Снятие и установка двигателя переднего стеклоочистителя

Снятие

Смочите водой ветровое стекло.

Приведите в действие механизм стеклоочистителей примерно на две минуты и затем выключите переключатели стеклоочистителей. В результате стеклоочистители придут в конечное положение.

В остановленном состоянии отмаркируйте положение щеток стеклоочистителей на ветровом стекле клеящей лентой. Для чего наклейте полоску ленты на ветровое стекло непосредственно рядом со щетками. При монтаже снова установите рычаг стеклоочистителя на зубчатое зацепление двойной опоры, чтобы щетка находилась непосредственно рядом с полосками клеящей ленты.

Отсоедините провод массы (-) от аккумуляторной батареи.

Внимание! В результате стираются данные в электронных запоминающих устройствах, например, в устройстве запоминания неисправностей двигателя или код радиоприемника. Необходимо внимательно прочесть раздел "Снятие и установка аккумуляторной батареи", прежде чем ее отсоединять.

Снимите рычаги стеклоочистителей. Для чего откиньте пластмассовый колпак -6- вверх.

Отвинтите гайку крепления -D- примерно на два оборота.

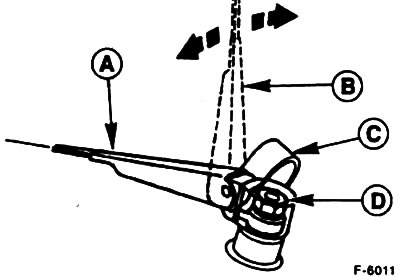

Отожмите рычаг стеклоочистителя от стекла (позиция -А-) и откиньте вверх (позиция -В-). Снимите рычаг стеклоочистителя сбоку -стрелки- с конуса двойной опоры. Трудно снимающийся рычаг стеклоочистителя освободите выталкивателем 1966-5 фирмы Hazet.


Приведите рычаг стеклоочистителя в первоначальное положение. Отвинтите гайку и снимите рычаг стеклоочистителя.



Снимите вентиляционную решетку. Отожмите с этой целью колпаки -5- узкой отверткой и выкрутите шесть болтов, далее см. п. 17.5.



Выкрутите четыре болта крепления и выньте механизм с двигателем.

Отсоедините многоконтактный разъем от двигателя стеклоочистителей.

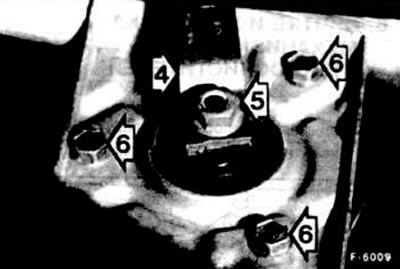

Отмаркируйте положение поперечной рукоятки -4-относительно монтажной платы. Для этого нанесите фломастером штрих вдоль рукоятки на монтажной плате.


Отвинтите гайку -5- от приводного вала и снимите рукоятку -4- с конуса.

Выкрутите три болта крепления -6- двигателя стеклоочистителя и снимите двигатель с монтажной платы.

Установка

Внимание! Перед установкой проверьте, находится ли двигатель стеклоочистителей в конечном положении. Для этого на короткое время наденьте многоконтактный разъем и подключите провод "массы" батареи. На короткое время запустите двигатель с помощью переключателя стеклоочистителей, чтобы двигатель установился в конечное положение.

Привинтите двигатель стеклоочистителей к монтажной плате. Момент затяжки для нового двигателя - 12 Нм и 8 Нм, если снова монтируется старый двигатель, или двигатель уже привинчивался ранее.

Установите поперечную рукоятку соответственно маркировке, нанесенной при снятии и, придерживая, затяните с моментом 25 Нм.

Подключите многоконтактный разъем.

Установите двигатель с механизмом стеклоочистителей и затяните четыре болта с моментом 8 Нм.

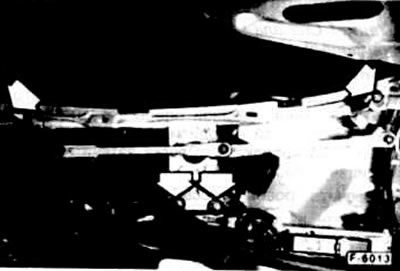

Внимание! Сначала установите справа вверху болт, изображенный на рис. F-6013.

Смонтируйте вентиляционную решетку, см. п. 17.5.

Смонтируйте рычаг стеклоочистителя. Для чего насадите на конце двойной опоры так, чтобы щетки стеклоочистителей находились на ветровом стекле рядом с маркировками. Слегка затяните гайки, не затягивая полностью.

Подключите провод "массы" батареи.

Установите на первую ступень вращения стеклоочистителей к решетке или декоративной планке. В случае необходимости, переставьте рычаги стеклоочистителей.

Затяните гайки рычагов стеклоочистителей с моментом 25 Нм.

Установите на часах текущее время. Введите противоугонный код радио.
