Измерение предполагает надлежащее функционирование системы управления двигателем. С помощью универсального прибора в системах зажигания высокого напряжения можно также проверить первичное сопротивление в режиме контроля (сопротивление W).



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Выключите зажигание.
  2. Отсоедините провод зажигания от модуля зажигания.

    Проверка первичного сопротивления:

  3. Отсоедините многоконтактный штекер.
  4. Последовательно подсоединяйте омметр к клеммам 1 и 2, а также 3 и 2. Требуемое значение: 0,4 – 0,6 W.

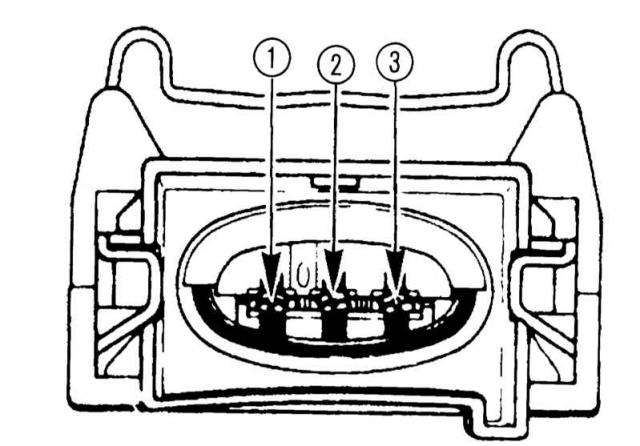

    Выводы многоконтактного разъема.
