- отсоедините провод от отрицательной клеммы аккумуляторной батареи с соблюдением всех мер предосторожности (см. разд. 1);
- снимите верхнюю часть впускного коллектора, как будет описано ниже;

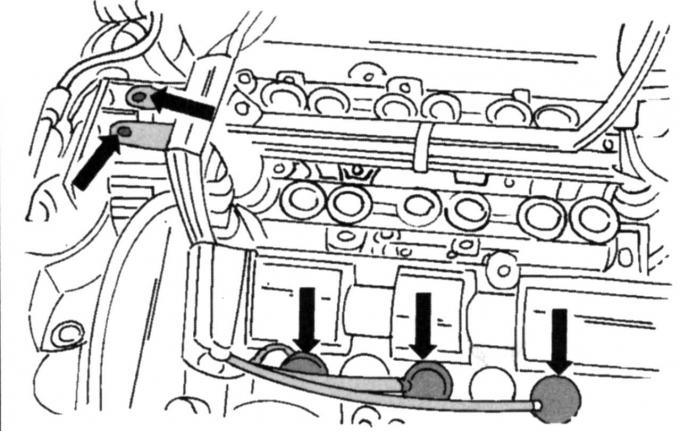

Рис. 312. Разъемы свечей зажигания (нижние стрелки) и жгут проводов системы впрыска (левые стрелки)
- отсоедините разъемы проводов высокого напряжения от свечей зажигания (см. рис. 312). Отожмите на подвеске двигателя жгут проводов системы впрыска;
- отверните четыре винта катушки зажигания, снимите катушку, отсоедините разъем от катушки, отожмите жгут проводов и отверните провод на «массу»;
- отверните крепежный хомут переднего и заднего жгутов проводов от крышки головки блока цилиндров. Помимо этого нужно отвернуть от крышки и кабельную шахту (2 винта);
- отверните крышку головки блока цилиндров. При этом необходимо выполнять определенную последовательность действий. Захватите крышку в середине снаружи и затем освободите ее крест-накрест. Отверните в последнюю очередь два винта в середине. Снимите крышку вместе с прокладкой.
Установку выполняйте в обратном порядке. Указания, относящиеся к монтажу левой крышки, справедливы и для монтажа данной крышки. Все винты следует завернуть моментом 6 Н·м.
