Разводник за довод горива (дизел са убризгавањем горива) (Фокус 1)

Специјални алат

Светски дијагностички систем (WDS) 418-F224

Општа опрема: Пнеуматски вакуум пиштољ.

Име	Спецификација
Мазиво за нипел прикључак ТБД доводног вода високог притиска	TBD

Повлачење

Сва возила

УПОЗОРЕЊЕ: Немојте пушити или ходати са запаљеном цигаретом или било којом врстом отвореног пламена док радите на или у близини предмета везаних за гориво. У таквим ситуацијама увек постоје лако запаљиве смеше које се могу запалити. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Овај поступак се односи на руковање горивом. Увек будите свесни могућности прскања горива и придржавајте се мера опреза при руковању горивом. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Не поправљајте систем за убризгавање горива док мотор ради. Притисак горива у систему може да достигне 1600 бара. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Немојте вршити никакве поправке на систему за убризгавање горива без провере да ли је притисак горива пао на нулу и да је температура горива достигла спољну температуру или испод 30°Ц, у зависности од тога шта је веће. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Након заустављања мотора, сачекајте најмање један минут пре него што извршите било какве поправке на систему за убризгавање горива. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Уверите се да је простор радионице у коме се ради на возилу што је могуће чист и без прашине. Стране материје од рада на квачилу, кочницама или операцијама машинске обраде или заваривања могу контаминирати систем горива и резултирати накнадним кваром.

ОПРЕЗ: Увек обавите процедуру чишћења пре било каквих поправки компоненти система за убризгавање горива. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

ОПРЕЗ: Опрема за убризгавање дизел горива је произведена са веома прецизним толеранцијама и веома малим зазорима. Због тога је посебно важно посматрати апсолутну чистоћу када радите са овим елементима. Отворене рупе или водови увек треба зачепити одговарајућим чеповима.

ОПРЕЗ: Немојте растављати бризгаљке за гориво нити чистити њихове млазнице, чак ни ултразвуком. Увек инсталирајте нове ињекторе горива ако је потребно.

1. Коришћење функције «Дата логгер» («Datalogger») светски дијагностички систем (WDS), проверите да ли је притисак горива пао на нулу и да је температура горива достигла спољну температуру или температуру испод 30°Ц, шта год је веће.

2. Одвојите жицу тежине од акумулатора. Погледајте одељак 414-01 за више информација.

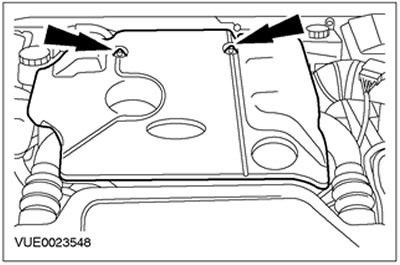

3. Скините горњи поклопац мотора.

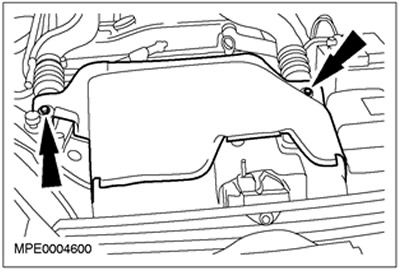

4. Уклоните ваздушну преграду.





5. Одвојите улазну цев хладњака ваздуха пуњења.



Возила са дизел мотором од 100 КС

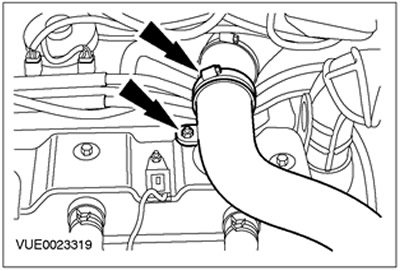

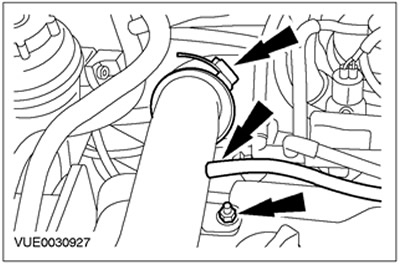

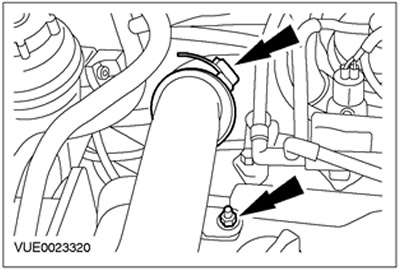

6. Одвојите излазну цев хладњака ваздуха пуњења. Одвојите вакуумску линију са излазне цеви хладњака пуњења.



Возила са дизел мотором од 115 КС

7. Одвојите излазну цев хладњака ваздуха пуњења.



Сва возила

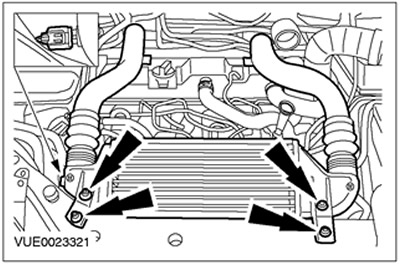

8. Одвојите утични конектор сензора температуре усисног ваздуха (IAT) и уклоните хладњак ваздуха за пуњење и цевовод.

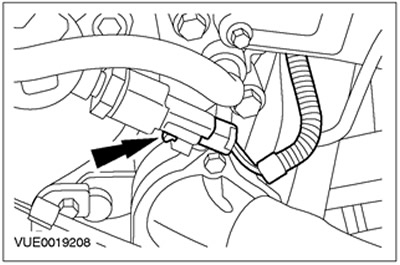

9. Одвојите конектор сензора притиска горива и покријте конектор крпом која не оставља длачице како бисте спречили да буде контаминиран течношћу за чишћење.



10.

ОПРЕЗ: Заштитите генератор од контаминације. Непоштовање овог упутства може довести до прераног квара генератора.

Покријте генератор материјалом који не оставља длачице да бисте спречили контаминацију.

11.

ОПРЕЗ: Покријте чепове бризгаљки горива материјалом који не оставља длачице како бисте спречили контаминацију течношћу за чишћење.

Очистите бризгаљке за гориво, разводник за гориво, водове за довод горива високог притиска и суседне области. За више информација погледајте поглавље Чишћење компоненти система за убризгавање горива које се налази у овом одељку.

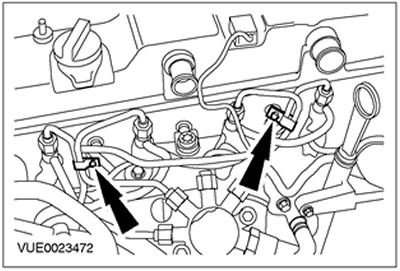

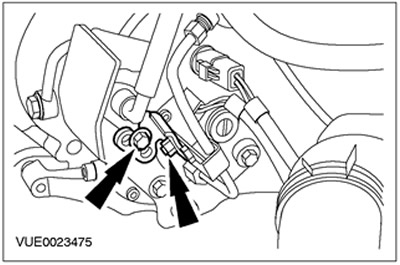

12. Уклоните држач водова за гориво високог притиска.



13. Очистите пумпу за гориво, разводник за гориво, цев за довод горива високог притиска и суседне области. За више информација погледајте поглавље Чишћење компоненти система за убризгавање горива које се налази у овом одељку.

14.

ОПРЕЗ: Вод за довод горива високог притиска мора остати у контакту са пумпом за гориво и разводником горива све док се сви прикључци не одвоје и очисте. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

Одвојите довод горива високог притиска и стезаљку од пумпе за гориво и разводника горива.



15.

ОПРЕЗ: Вод за довод горива високог притиска мора остати у контакту са пумпом за гориво и разводником горива све док се сви прикључци не одвоје и очисте. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

Користећи пнеуматски вакуум пиштољ, уклоните страни материјал из довода горива високог притиска, пумпе за гориво и разводника за гориво.

16. Уклоните довод горива високог притиска и баците га ако више није потребан.

17. Користећи пнеуматски вакуум пиштољ, уклоните страни материјал из пумпе за гориво и разводника за гориво.

18. Поставите чепове у отворене рупе са навојем на пумпи за гориво и разводнику за гориво.

19.

НАПОМЕНА: Означите оријентацију копче да бисте били сигурни да је инсталиран у потпуно истом положају.

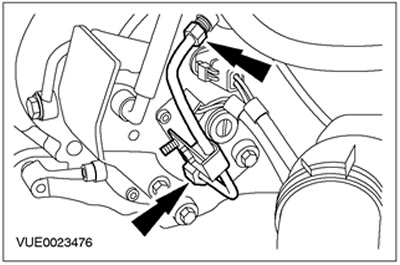

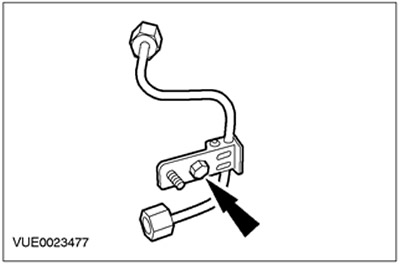

Уклоните стезаљку са довода горива високог притиска.



20. Одбаците довод горива високог притиска јер више није потребан.

21.

НАПОМЕНА: Означите оријентацију копчи да бисте били сигурни да су постављене у потпуно истом положају.

Уклоните стезаљке водова за довод горива високог притиска.



22.

ОПРЕЗ: Водови за довод горива високог притиска морају остати у контакту са млазницама горива све док се сви прикључци не одвоје и очисте. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

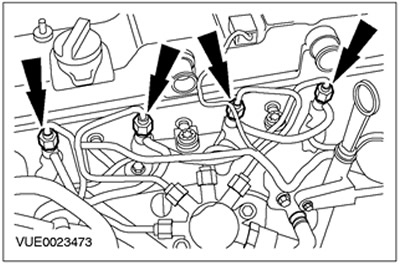

Одвојите водове за гориво високог притиска од млазница за гориво (ради јасноће, црева за принудну вентилацију картера (PCV) приказано уклоњено).



23.

ОПРЕЗ: Водови за довод горива високог притиска морају остати у контакту са разводником горива све док се сви прикључци не одвоје и очисте. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

Искључите водове за гориво високог притиска.



24.

ОПРЕЗ: Водови за довод горива високог притиска морају остати у контакту са млазницама горива све док се сви прикључци не одвоје и очисте. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

Користећи пнеуматски вакуум пиштољ, уклоните страни материјал из водова за довод горива високог притиска и разводника за гориво.



25. Уклоните водове за довод горива високог притиска и одбаците их ако више нису потребни.

26. Користећи пнеуматски вакуум пиштољ, уклоните страни материјал из млазница за гориво и разводника горива.

27. Уградите чепове у отворене отворе са навојем млазница за гориво и разводника горива.

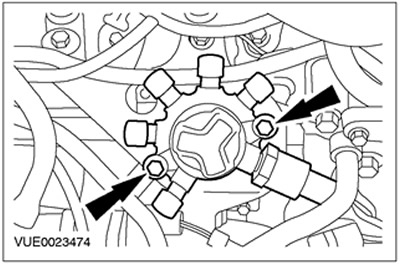

28. Уклоните разводник горива.

Инсталација

Сва возила

УПОЗОРЕЊЕ: Немојте пушити нити дозволити да буде присутна запаљена цигарета или отворени пламен било које врсте када радите на предметима повезаним са горивом или близу њих. У таквим ситуацијама увек постоје лако запаљиве смеше које се могу запалити. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Овај поступак се односи на руковање горивом. Увек будите свесни могућности прскања горива и придржавајте се мера опреза при руковању горивом. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Уверите се да је простор радионице у коме се ради на возилу што је могуће чист и без прашине. Стране материје од рада на квачилу, кочницама или операцијама машинске обраде или заваривања могу контаминирати систем горива и резултирати накнадним кваром.

ОПРЕЗ: Увек обавите процедуру чишћења пре било каквих поправки компоненти система за убризгавање горива. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

ОПРЕЗ: Опрема за убризгавање дизел горива је произведена са веома прецизним толеранцијама и веома малим зазорима. Због тога је посебно важно посматрати апсолутну чистоћу када радите са овим елементима. Отворене рупе или водови увек треба зачепити одговарајућим чеповима.

ОПРЕЗ: Немојте растављати бризгаљке за гориво нити чистити њихове млазнице, чак ни ултразвуком. Увек инсталирајте нове ињекторе горива ако је потребно.

НАПОМЕНА: Инсталирајте нове водове за довод горива високог притиска.

1.

НАПОМЕНА: У овој фази немојте затезати монтажне завртње разводника горива.

Уградите разводник за гориво.

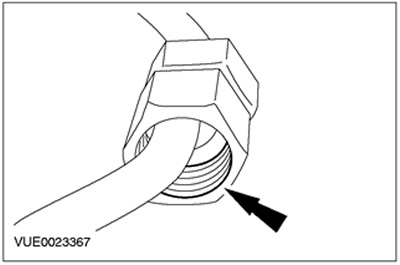

2. Подмажите навоје брадавице цеви за довод горива под високим притиском чистим мазивом.



3.

ОПРЕЗ: Не ударајте крајеве водова за довод горива под високим притиском. Непоштовање овог упутства може довести до оштећења крајева цеви за гориво и уласка страног материјала у систем за убризгавање горива.

ОПРЕЗ: Уклоните чепове са довода горива високог притиска, млазнице за гориво и разводника за гориво што је пре могуће. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

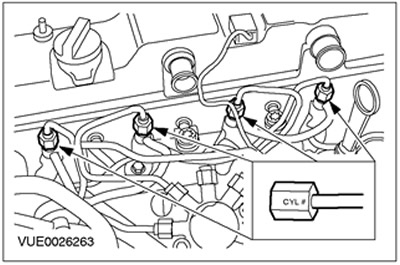

НАПОМЕНА: Бочни прикључци млазнице за гориво су угравирани са бројем цилиндра за лаку идентификацију водова за довод горива високог притиска.

НАПОМЕНА: У овој фази немојте затезати прикључке нипела за довод горива високог притиска.

НАПОМЕНА: Притисните доле цев за довод горива високог притиска како бисте држали брадавицу цеви за гориво у контакту са конусом разводника горива када је спојен.

Повежите нове водове за довод горива високог притиска на шину за гориво. Одбаците утикаче јер више нису потребни.



4.

ОПРЕЗ: Не ударајте крајеве водова за довод горива под високим притиском. Непоштовање овог упутства може довести до оштећења крајева цеви за гориво и уласка страног материјала у систем за убризгавање горива.

ОПРЕЗ: Уклоните чепове са довода горива, млазница за гориво и разводника горива што је пре могуће. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

НАПОМЕНА: У овој фази немојте затезати прикључке нипела за довод горива високог притиска.

НАПОМЕНА: Притисните доле цев за довод горива високог притиска да би брадавица цеви за гориво била у контакту са конусом млазнице за гориво када је повезана.

Повежите водове за гориво високог притиска на ињекторе горива. Одбаците утикаче јер више нису потребни.



5.

НАПОМЕНА: Обавезно поставите копчу у исти положај у којем је била пре уклањања.

Поставите стезаљку цеви за довод горива високог притиска на цев за довод горива високог притиска.



6. Подмажите навоје цеви за довод горива под високим притиском чистим мазивом.



7.

ОПРЕЗ: Заштитите генератор од контаминације. Непоштовање овог упутства може довести до прераног квара генератора.

Покријте генератор материјалом који не оставља длачице да бисте спречили контаминацију.

8.

ОПРЕЗ: Не ударајте крајеве водова за довод горива под високим притиском. Непоштовање овог упутства може довести до оштећења крајева цеви за гориво и уласка страног материјала у систем за убризгавање горива.

ОПРЕЗ: Уклоните утикаче са довода горива високог притиска, пумпе за гориво и разводника горива што је пре могуће. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

НАПОМЕНА: У овој фази немојте затезати прикључке нипела за довод горива високог притиска.

НАПОМЕНА: Притисните цев за довод горива високог притиска како бисте држали брадавице цеви за гориво у контакту са пумпом за гориво и конусима разводника горива када су повезани.

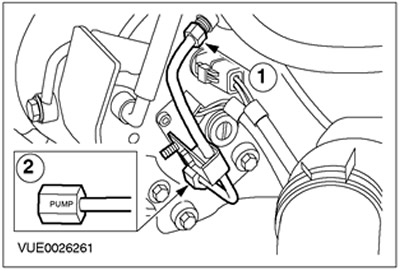

Инсталирајте нови вод за довод горива високог притиска.

• 1. Повежите довод горива високог притиска на разводник горива.
• 2. Повежите довод горива високог притиска на пумпу за гориво.
• Одбаците утикаче јер више нису потребни.

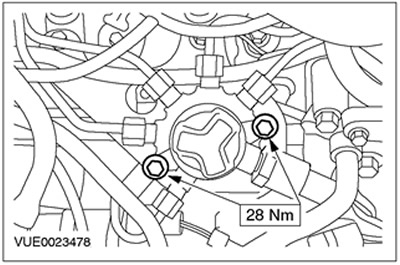

9. Затегните монтажне завртње разводника горива.



10.

НАПОМЕНА: У овој фази немојте затезати стезаљке водова за довод горива високог притиска.

НАПОМЕНА: Обујмице морају бити постављене на потпуно исти положај са које су уклоњене.

Уградите стезаљке водова за довод горива високог притиска.



11.

ОПРЕЗ: Алат за затезање нипела за довод горива високог притиска треба да буде инсталиран на врху прикључка јер се ту налази највећи део материјала. Непоштовање ових упутстава може довести до оштећења пин везе.

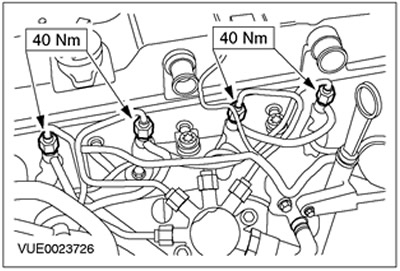

Затегните спојеве брадавица водова за довод горива на млазницама за гориво (ПЦВ црево је приказано уклоњено ради јасноће).



12.

ОПРЕЗ: Алат за затезање нипела за довод горива високог притиска треба да буде инсталиран на врху прикључка јер се ту налази највећи део материјала. Непоштовање ових упутстава може довести до оштећења пин везе.

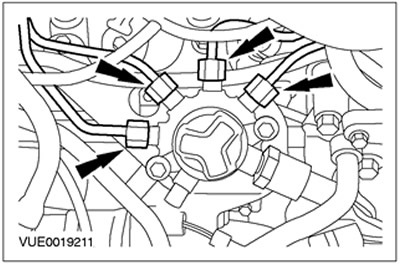

Затегните спојеве брадавица водова за довод горива на разводнику за гориво.



13.

ОПРЕЗ: Алат за затезање нипела за довод горива високог притиска треба да буде инсталиран на врху прикључка јер се ту налази највећи део материјала. Непоштовање ових упутстава може довести до оштећења пин везе.

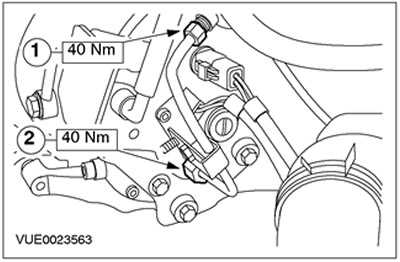

Затегните спојеве брадавица водова за довод горива високог притиска.

• 1. Затегните спојеве назувки водова за довод горива високог притиска на разводнику за гориво.
• 2. Затегните спој набрадака довода горива високог притиска на пумпи за гориво.

14. Инсталирајте држач за довод горива високог притиска.



15.

НАПОМЕНА: Обујмице морају бити постављене на потпуно исти положај са које су уклоњене.

Затегните стезаљке водова за довод горива високог притиска.



16. Повежите конектор сензора притиска горива.



17. Уклоните материјал који не оставља длачице са генератора.

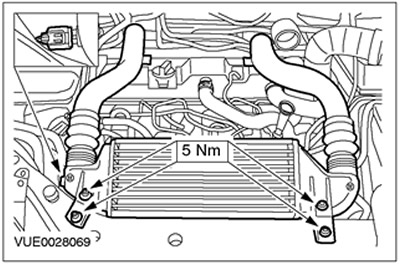

18. Инсталирајте хладњак ваздуха пуњења и цевовод и прикључите конектор ИАТ сензора.



Возила са дизел мотором од 115 КС

19.

ОПРЕЗ: Уверите се да је унутрашњост краја издувне цеви хладњака ваздуха за пуњење чиста и без уља, јер ово смањује трење при повезивању цевовода са хладњаком ваздуха за пуњење. Непоштовање овог упутства може довести до оштећења мотора.

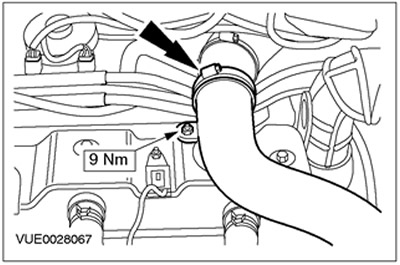

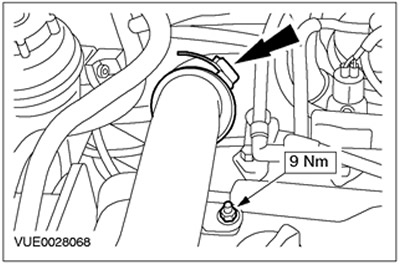

Повежите излазну цев хладњака пуњења.



Возила са дизел мотором од 100 КС

20.

ОПРЕЗ: Уверите се да је унутрашњост краја издувне цеви хладњака ваздуха за пуњење чиста и без уља, јер ово смањује трење при повезивању цевовода са хладњаком ваздуха за пуњење. Непоштовање овог упутства може довести до оштећења мотора.

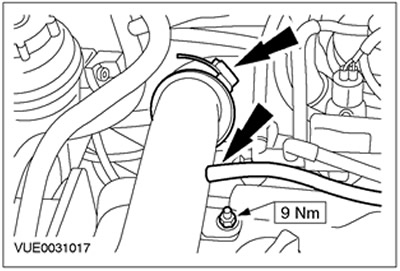

Повежите издувну цев са хладњаком ваздуха за пуњење. Повежите вакуумску линију са излазном цеви хладњака пуњења.



Сва возила

21.

ОПРЕЗ: Проверите да ли је унутрашњост усисне цеви хладњака пуњења чиста и без уља, као ово смањује адхезију између цеви и хладњака пуњења. Непоштовање овог упутства може довести до оштећења мотора.

Повежите усисну цев хладњака пуњења.



22. Инсталирајте дефлектор ваздуха.



23. Поставите горњи поклопац мотора.



24. Повежите жицу тежине са акумулатором. Погледајте одељак 414-01 за више информација.
