Инсталација мотора

Специјални алат

	Инсталатер осовинског вратила 204-161 (14-41)
	Носач за подизање мотора 303-122 (21068А)

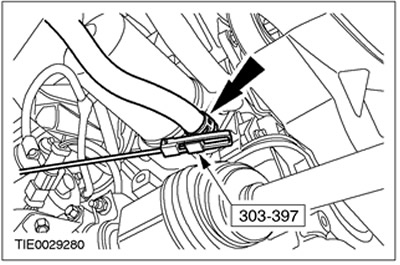

	Скидач/инсталатер стезаљки црева за расхладну течност 303-397 (24-003)

Општа опрема

• Стезаљка за фиксирање
• монтажни сто

Име	Спецификација
Моторно уље	WSS-M2C912-A1

Сва возила

1. Уградите мењач у блок са погонском осовином.

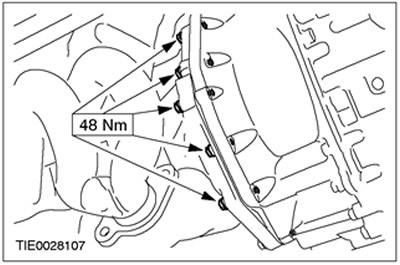

2. Поставите леве завртње за причвршћивање мењача у блок са водећим мостом.

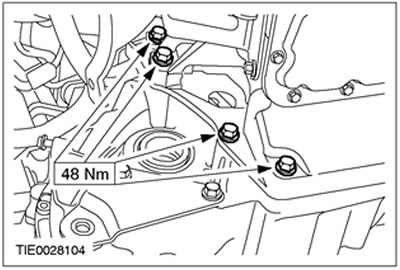

3. Поставити десне завртње за причвршћивање мењача у блок са водећим мостом.

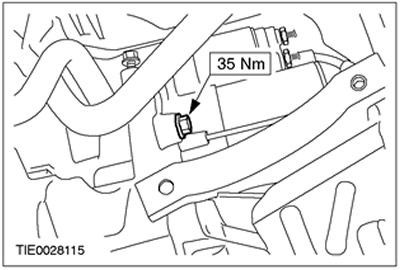

4. Повежите стартер са мењачем у блоку са погонском осовином.




5. Поставите горње вијке за причвршћивање стартера. Прикључите кабл за уземљење на кутију мењача.

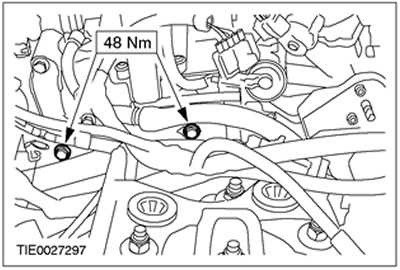

6. Поставите горње завртње за причвршћивање мењача у блок са водећим мостом.



7.

НАПОМЕНА: Уградите нову заптивку прирубнице издувних гасова и нове навртке.

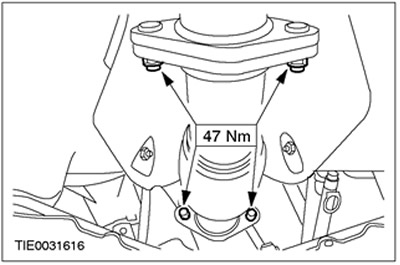

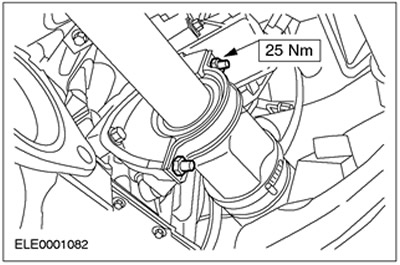

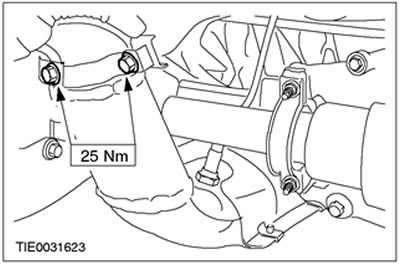

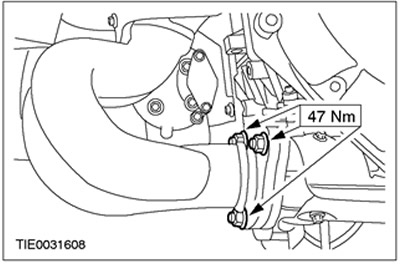

Спојите катализатор на издувни колектор.




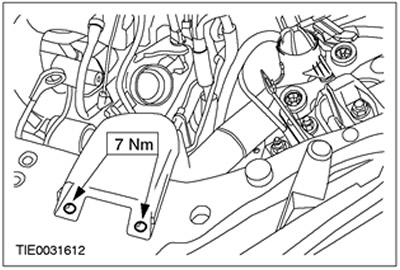

8. Инсталирајте држач катализатора.

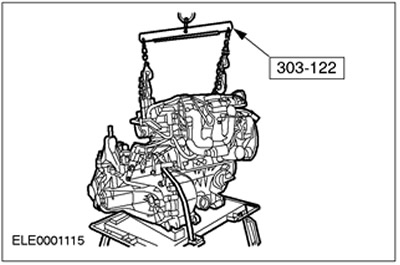

9. Користите прстен за причвршћивање да причврстите мењач на столу за монтажу. Уклоните специјалне алате.



10. Подигните и подуприте возило. Погледајте одељак 100-02 за више информација.

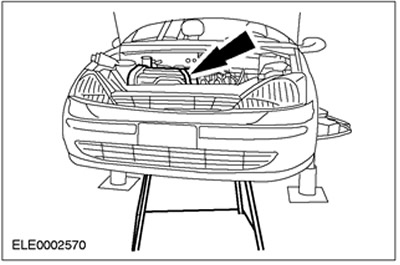

11. Поставите склоп мотора/мјењача испод возила. Пажљиво спустите аутомобил.




12.

НАПОМЕНА: У овој фази немојте затезати завртње и матице предњег носача мотора.

Уградите предњи носач мотора.



13.

НАПОМЕНА: У овој фази немојте затезати завртње задњег носача мотора.

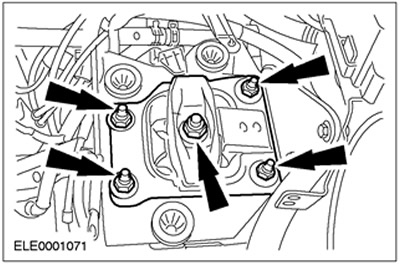

Уградите задњи носач мотора.



14. Уклоните причврсну траку са склопа мотора/мјењача и уклоните сто за монтажу.


15. Подигните и подуприте возило. Погледајте одељак 100-02 за више информација.

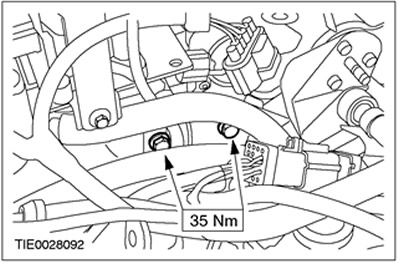

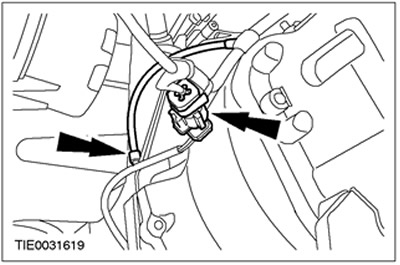

16. Прикључите електричну утичницу прекидача лантерна позади. Причврстите сноп ожичења.

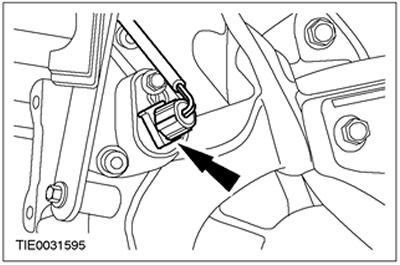

17. Повежите конектор сензора брзине возила (VSS).

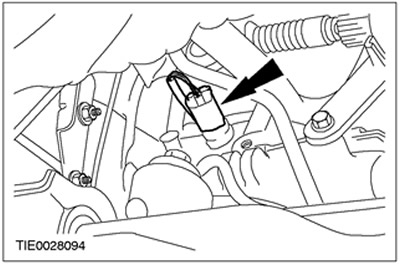

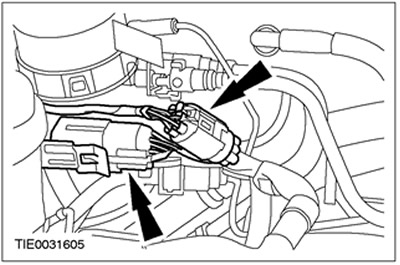

18. Повежите конекторе загрејаног сензора кисеоника (H02S) и сензор положаја радилице (CKP).

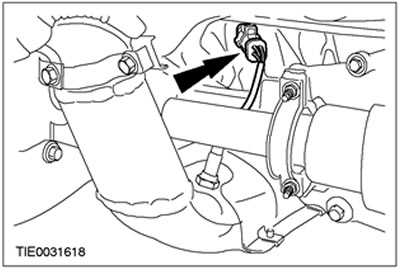

19. Повежите конектор сензора кисеоника који надгледа катализатор.



20.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

ОПРЕЗ: Пазите да не оштетите уљну заптивку осовине.

НАПОМЕНА: Уградите нови поклопац међулежаја средњег вратила и сигурносне матице.

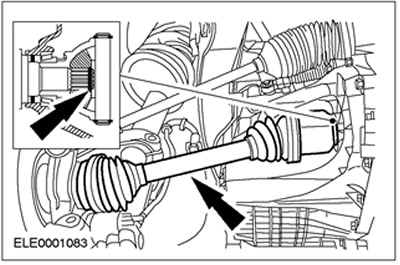

Повежите десну осовину и међувратило на мењач у блоку са погонском осовином. Инсталирајте средњи потпорни поклопац.



21.

ОПРЕЗ: Матица погонског вратила може се поново користити четири пута; проверите ознаке на матици и замените матицу ако је потребно.

НАПОМЕНА: У овој фази немојте затезати матицу осовине.

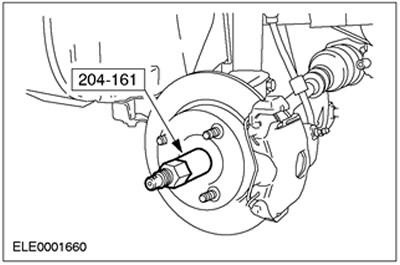

Помоћу специјалног алата уметните осовину у главчину точка.



22.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

ОПРЕЗ: Пазите да не оштетите уљну заптивку осовине.

ОПРЕЗ: Уверите се да је упорни прстен правилно постављен.

НАПОМЕНА: Инсталирајте нови прстен.

Повежите леву осовину са мењачем у блоку са погонском осовином.



23. Инсталирајте попречну греду. Погледајте одељак 502-00 за више информација.

24. Успоставите флексибилни уметак система за ослобађање.



25. Спустите ауто.

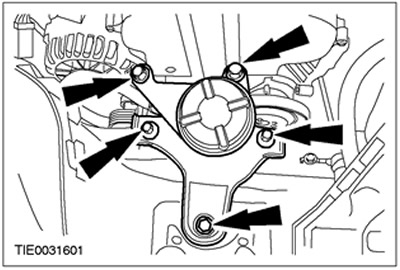

26. Затегните матице и завртње задњег носача мотора.



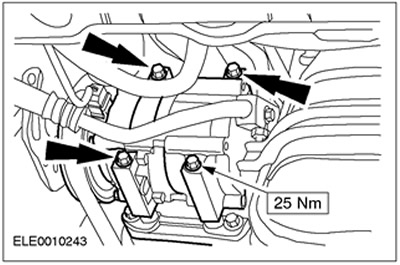

27. Затегните матице предњег носача мотора.

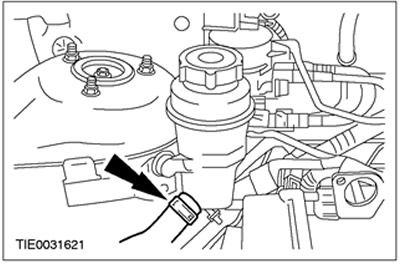

28. Повежите црево за напајање серво управљача са резервоаром серво управљача.

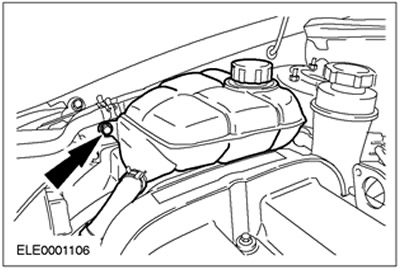

29. Инсталирајте експанзиони резервоар система за хлађење.



30. Подигните и подуприте возило. Погледајте одељак 100-02 за више информација.

31. Повежите доње црево са радијатором.

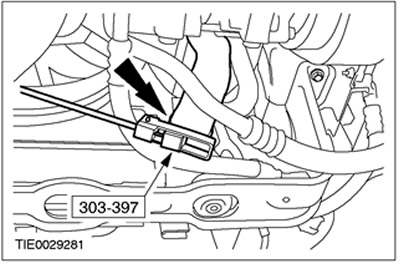

32. Повежите црево расхладне течности са хладњаком уља.



Возила са клима уређајем

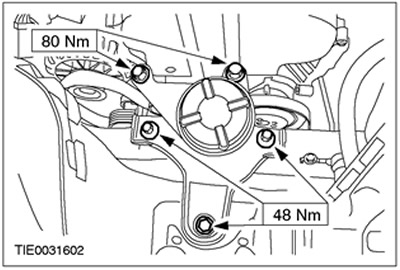

33. Инсталирајте компресор клима уређаја.



Сва возила

34. Ставите погонски каиш за помоћне уређаје. Погледајте одељак 303-05 за више информација.

35. Повежите каблове мењача са мењачем у блоку са погонском осовином.

• 1. Спојите држач на мењач у блоку са погонском осовином.
• 2. Повежите кабл за мењање и кабл за избор степена преноса на ручице мењача.

36. Подешавање сајле мењача. Погледајте одељак 308-00 за више информација.

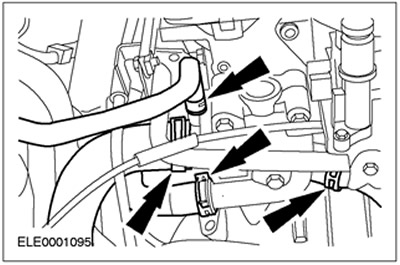

37. Повежите црева расхладне течности са кућиштем термостата.

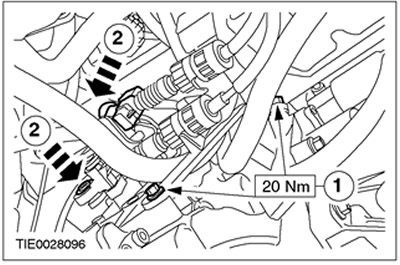

38. Повежите водове за гориво са разводником за гориво.

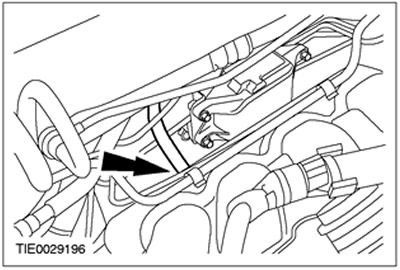

39. Прикључите цевовод вакуумског појачивача кочница на улазни колектор.

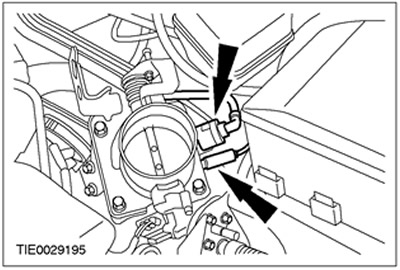

40. Спојите вакуумска црева на тело лептира за гас.



41. Прикључите електричне конекторе снопа ожичења.



42.

УПОЗОРЕЊЕ: Цурење кочионе течности. Не дозволите да кочиона течност дође у контакт са кожом или очима. Ако кочиона течност дође у контакт са кожом или очима, одмах исперите захваћено подручје водом.

УПОЗОРЕЊЕ: Ако кочиона течност дође у контакт са бојом каросерије, одмах исперите захваћено подручје водом.

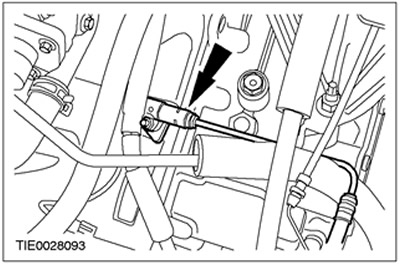

Повежите напојни вод квачила са подређеним цилиндаром квачила. Уградите стезаљку.

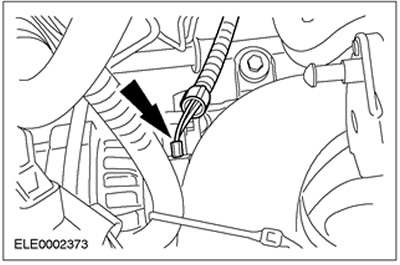

43. Повежите конектор алтернатора.

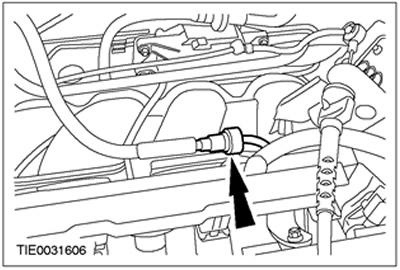

44. Повежите конекторе каблова за убризгавање горива.

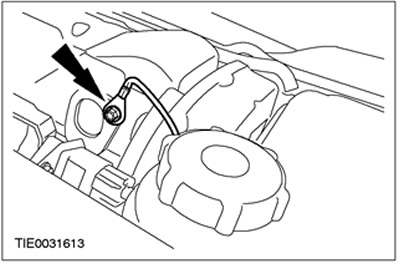

45. Повежите кабл за уземљење са ушицом за подизање мотора.

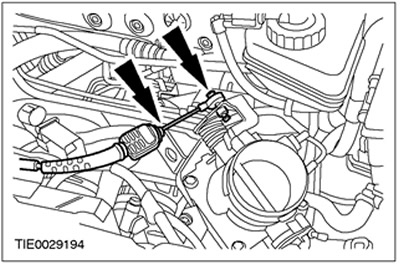

46. Повежите кабл гаса и кабл за контролу брзине (у присуству) до кућишта гаса.



47. Инсталирајте усисну цев пречистача ваздуха и резонатор.

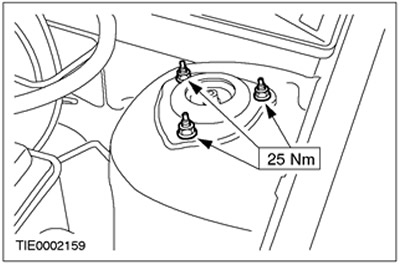

48. Затегните матице које причвршћују горњи ослонац склопа сталка са опругом (на обе стране).

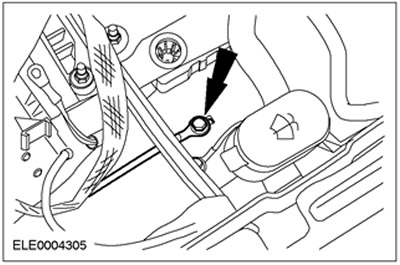

49. Повежите кабл за уземљење на унутрашње крило.



50. Инсталирајте филтер за ваздух. Погледајте одељак 303-12 за више информација.

51. Повежите позитивни кабл батерије са терминалом батерије.

52.

ОПРЕЗ: Након искључивања и поновног повезивања жица акумулатора, могу се појавити неки знаци ненормалног понашања у вожњи док возило научи своју стратегију прилагођавања. Аутомобил треба да пређе најмање 16 км да би научио своју стратегију рада (10 миља).

Инсталирајте лежиште батерије. Погледајте одељак 414-01 за више информација.

53. Инсталирајте предњи десни точак. Погледајте одељак 204-04 за више информација.

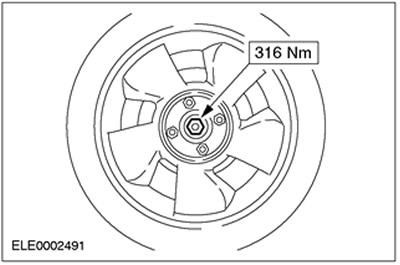

54. Затегните матице осовине.



55. Додајте радну течност у систем за хлађење. Погледајте одељак 303-03 за више информација.

56. Напуните мењач са течношћу за ручни мењач. Погледајте одељак 308-00 за више информација.

57. Напуните мотор моторним уљем.

58. Уклоните ваздух из хидрауличног квачила. Погледајте одељак 308-00 за више информација.

59. Напуните и одзрачите ПАС систем. Погледајте одељак 211-00 за више информација.
