Замена стекла передней двери

            0

Вам потребуются: ключ TORX T25, торцовая головка «на 8», отвёртка с плоским лезвием.

1. Поднимите стекло до упора вверх.

2. Снимите обивку передней двери (см. Снятие и установка обивки передней двери).

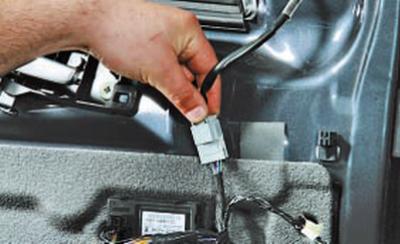

3. Нажав на фиксатор, разъедините колодку жгута проводов электропривода наружного зеркала заднего вида.

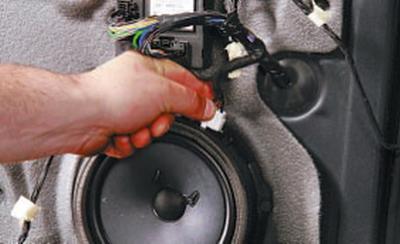

4. Нажав на фиксатор…

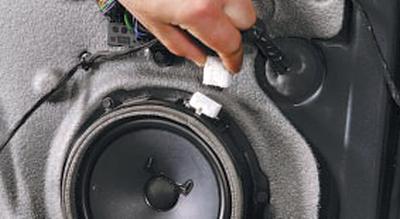

5….отсоедините колодку жгута проводов от динамика акустической системы.

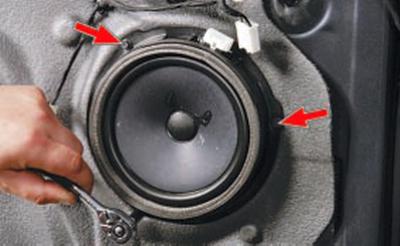

6. Выверните три болта крепления динамика к панели двери…

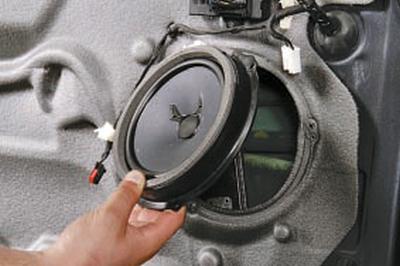

7….и снимите его.

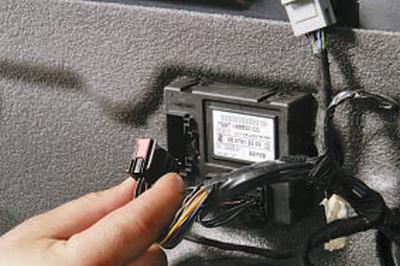

8. Нажав на фиксатор, отсоедините колодку жгута проводов от модуля управления электростеклоподъёмником и центральным замком.

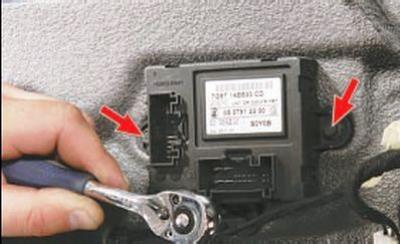

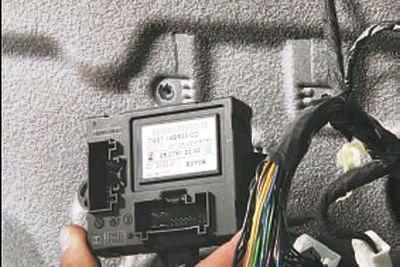

9. Выверните три болта крепления модуля управления электростеклоподъёмником и центральным замком…




10….и снимите модуль.

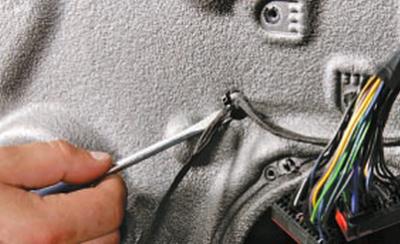

11. Поддев отвёрткой держатель жгута проводов…

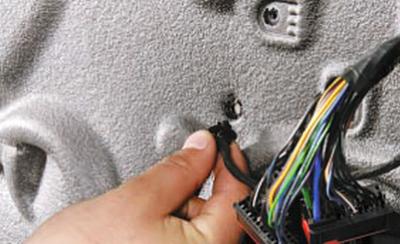

12….извлеките его из отверстия панели двери.

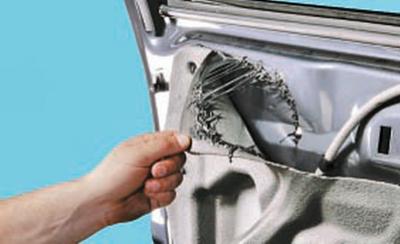

13. Отделите влагозащитную пленку от панели двери и снимите ее.

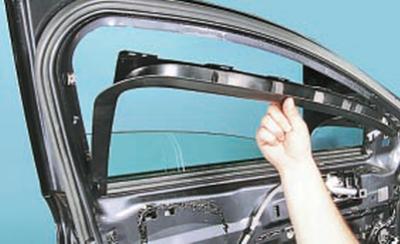

14. Отделите от двери внутреннюю декоративную накладку оконного проема, преодолевая упругое сопротивление ее пружинных держателей, начав с ее нижней задней части.



15. Последовательно отделяйте накладку, перемещаясь к передней части двери, и снимите накладку с оконного проема.

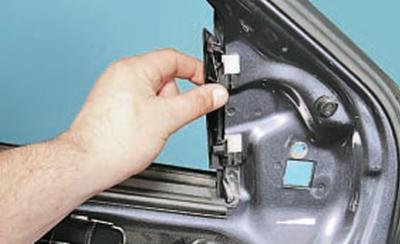

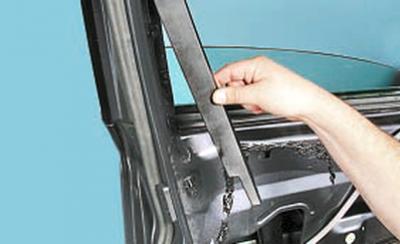

16. Преодолевая сопротивление пружинных держателей…

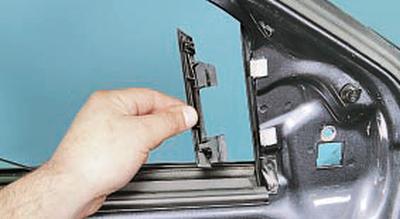

17….снимите переднюю декоративную накладку оконного проема.

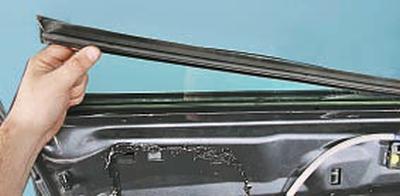

18. Снимите внутреннюю подоконную накладку, преодолевая упругое сопротивление ее пружинных держателей.

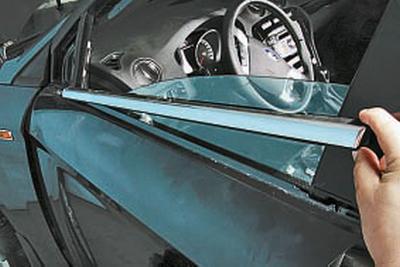

19. Снимите наружную подоконную накладку, преодолевая упругое сопротивление ее пружинных держателей.

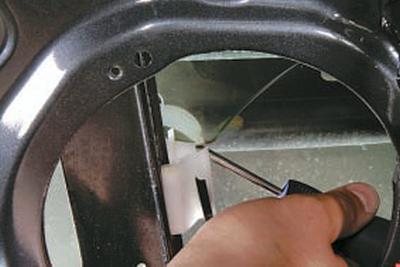

20. Придерживая стекло, отожмите отверткой фиксаторы стекла на обоих ползунах, выведя их из отверстий в стекле.

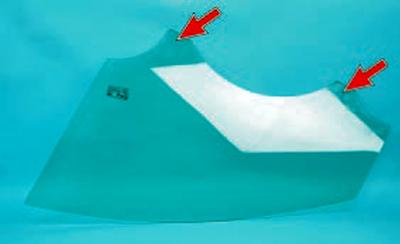

ПРИМЕЧАНИЕ: В стекле передней двери выполнены два отверстия для фиксации в ползунах.

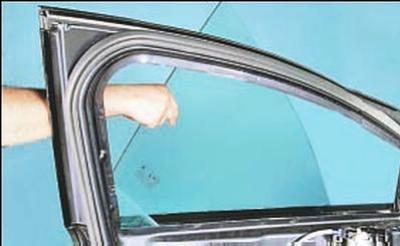

21. Извлеките стекло из двери, вынимая его вверх и поворачивая в проеме двери, как показано на фото.

22. Установите стекло передней двери и все снятые детали в порядке, обратном снятию.
