A sebességváltó kar és a rúd eltávolítása és felszerelése

Sebességváltó B5 és iB5

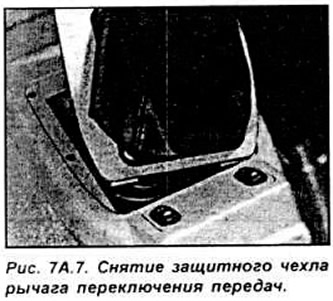

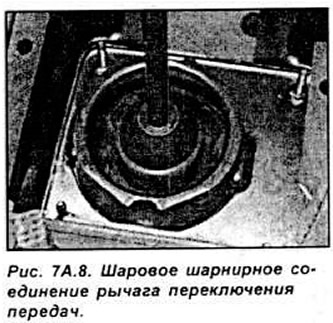

Kapcsolja be a 2. fokozatot négysebességes sebességváltón, vagy a 4. fokozatot az ötfokozatú sebességváltón. Csavarja ki és távolítsa el a sebességváltó gombot. A kar segítségével távolítsa el a sebességváltó kar védőburkolatát, és távolítsa el a kart felfelé (lásd 7A.7, 7A.8 ábra).

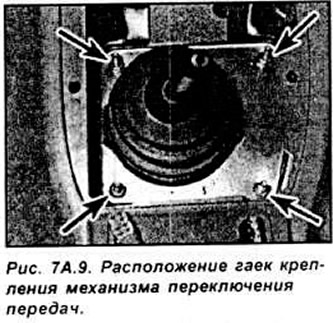

Lazítsa meg a sebességváltó mechanizmust rögzítő 4 anyát (lásd a 7A.9. ábrát).

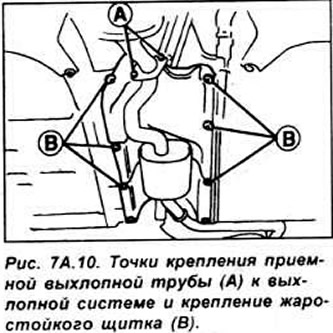

Emelje fel az autó elejét és rögzítse állványra. Csavarja le a kipufogórendszert a kipufogócsőről. Válassza le a kipufogórendszer gumitartóit, és távolítsa el a kipufogórendszert. Katalizátoros modelleken távolítsa el a hőálló pajzsot a jármű aljáról, hogy hozzáférjen a sebességváltó-vezérlő mechanizmushoz (lásd a 7A.10. ábrát).

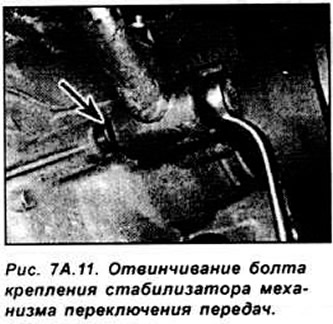

Jelölje meg a váltótengelyt és a váltórudat, majd csavarja ki a szorítócsavart, és vegye le a rudat a tengelyről. Csavarja ki a sebességváltó stabilizátor rögzítőcsavarját. Támassza meg alulról a sebességváltó mechanizmust. csavarja le a 4 anyát, és távolítsa el a mechanizmust az autó alól (lásd a 7A.11. ábrát).

Sebességváltó MTX-75

Csavarja ki és távolítsa el a váltókar gombját, majd a kar segítségével távolítsa el a váltókar csomagtartóját, és csúsztassa felfelé a váltókaron.

Emelje fel az autó elejét és rögzítse állványra. Állítsa a sebességváltó kart üresbe.

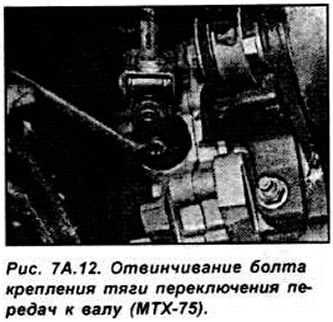

Távolítsa el a kipufogócsövet és a katalizátort. A sebességváltó mechanizmushoz való hozzáféréshez távolítsa el a hőálló pajzsot. Csavarja ki a csavart, amely a sebességváltó rudat a tengelyhez rögzíti a sebességváltó hátsó oldalán (lásd a 7A.12. ábrát).




Jelölje meg a sebességváltó rúd első és hátsó részének helyzetét egymáshoz képest. Lazítsa meg a szorítócsavart, és távolítsa el a sebességváltó rúd elülső részét (lásd a 7A.13. ábrát).



Csavarja ki a csavart, amely a sebességváltó támasztórudat a sebességváltó hátulján lévő függesztőhöz rögzíti. A sebességváltó mechanizmus megtámasztása közben csavarja ki a rögzítőanyákat, és távolítsa el a sebességváltó mechanizmust az autó alól.

Telepítés. Minden modell

A beszerelés az eltávolítással fordított sorrendben történik. Beszereléskor kenje meg a forgáspontokat vékony kenőanyagréteggel.
