Demontaža i ugradnja stupa upravljača

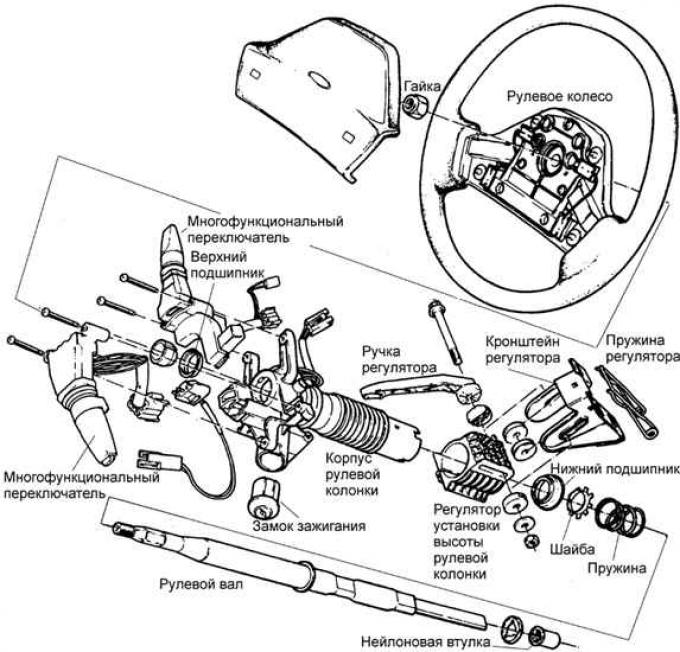

Stup upravljača

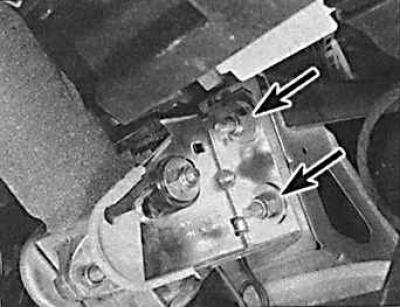

Vijci za pričvršćivanje poluge za podešavanje upravljača po visini

Montažni vijci označeni su strelicama.

Povlačenje

1. Pomaknite kotače vozila u prednji položaj.

2. Uklonite gornji i donji pokrov stupa upravljača. Za skidanje gornjeg dijela kućišta, postavite uređaj za podešavanje visine stupa upravljača u donji položaj.

3. Odvijte spojni vijak spojne prirubnice vratila upravljača.

4. Uklonite polugu za otpuštanje haube i odvojite kabel za otpuštanje haube sa stupa upravljača.

5. Odspojite konektore električnih žica s univerzalnog prekidača, prekidača paljenja i prekidača sirene.

6. Uklonite središnji ventilacijski otvor.

7. Uklonite donji lijevi okvir ploče s instrumentima.


8. Uklonite sklop pomoćne žarulje pokazivača.

9. Uklonite tri vijka koji pričvršćuju nosač za podešavanje visine stupa upravljača.

10. Uklonite sklop stupa upravljača.

Montaža

1. Provjerite jesu li kotači pravilno postavljeni za kretanje prema naprijed.

2. Ugradite stup upravljača na odgovarajuće mjesto bez zatezanja matica stupa upravljača.

3. Ugradite polugu za otpuštanje haube.

4. Spojite konektore električnih žica.

5. Ugradite gornji i donji pokrov stupa upravljača.

6. Spojite osovinu upravljača na pogonski zupčanik.

7. Provjerite je li upravljač simetričan kada postavljate kotače da se kreću prema naprijed.
