Снятие и установка динамиков акустической системы
Электрооборудование. Электроприборы. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Электрооборудование > Электроприборы > Снятие и установка динамиков акустической системы
            0


Вам потребуются отвертки с плоским и крестообразным лезвиями.

Для снятия высокочастотных динамиков, установленных на передних дверях, выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

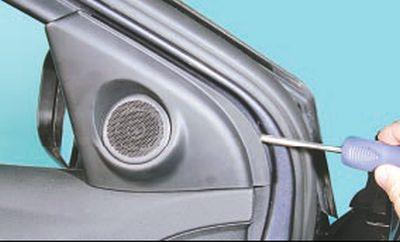

2. Поддев отвёрткой облицовку опоры наружного зеркала заднего вида…

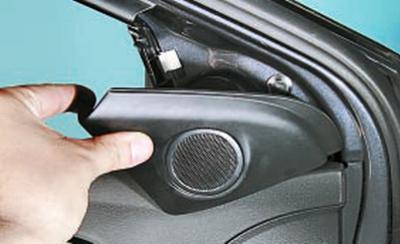

3….и преодолев сопротивление фиксаторов, отведите облицовку от двери.

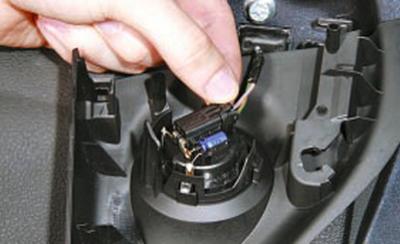

4. Отжав фиксатор…

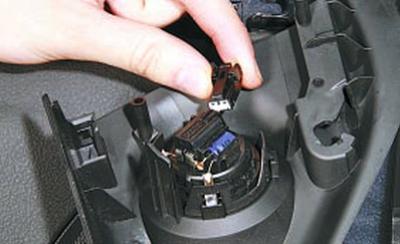

5….отсоедините колодку жгута проводов от динамика акустической системы и снимите облицовку вместе с динамиком.

6. Отожмите фиксаторы крепления динамика и извлеките его из отверстия облицовки.

7. Установите детали в порядке, обратном снятию.

Для снятия динамиков, установленных в передних и задних дверях, выполните следующее.

ПРИМЕЧАНИЕ: Динамики в передних и задних дверях снимают одинаковыми приемами. Работа показана на примере динамика передней двери.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Снимите обивку передней двери (см. Снятие и установка обивки передней двери).

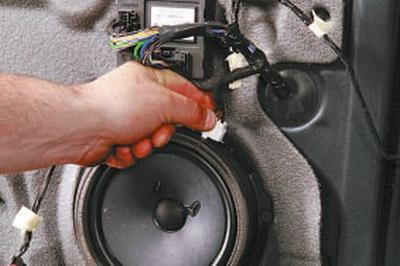

3. Нажав на фиксатор…

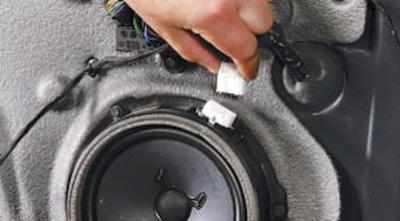

4….отсоедините колодку жгута проводов от динамика акустической системы.

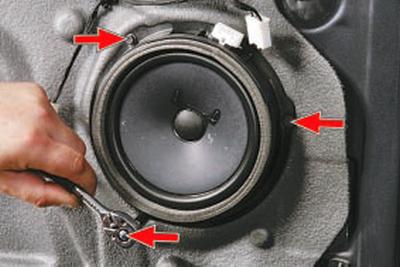

5. Выверните три болта крепления динамика к панели двери…

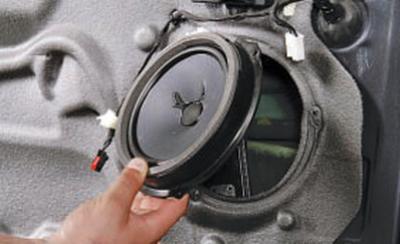

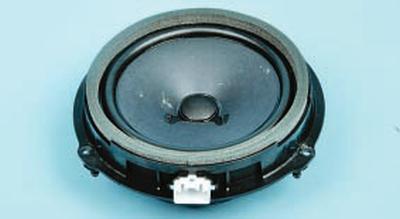

6….и снимите его.



7. Установите динамик акустической системы и все снятые детали в порядке, обратном снятию.
