Расположение предохранителей, плавких вставок и реле и их замена
Электрооборудование. Электроприборы. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Электрооборудование > Электроприборы > Расположение предохранителей, плавких вставок и реле и их замена
            0



Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).


Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

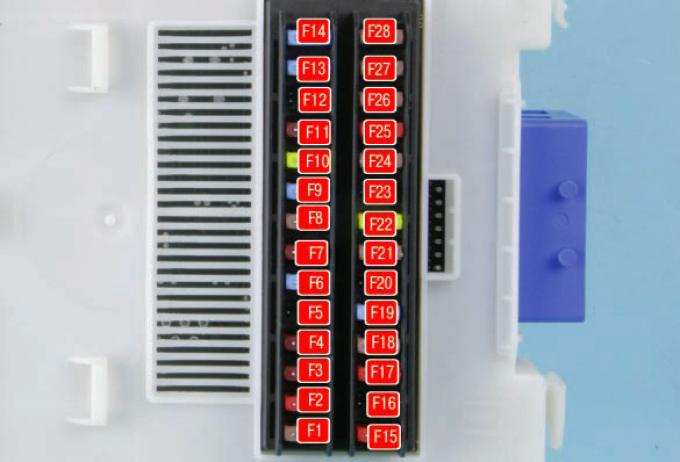

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.


Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.


Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

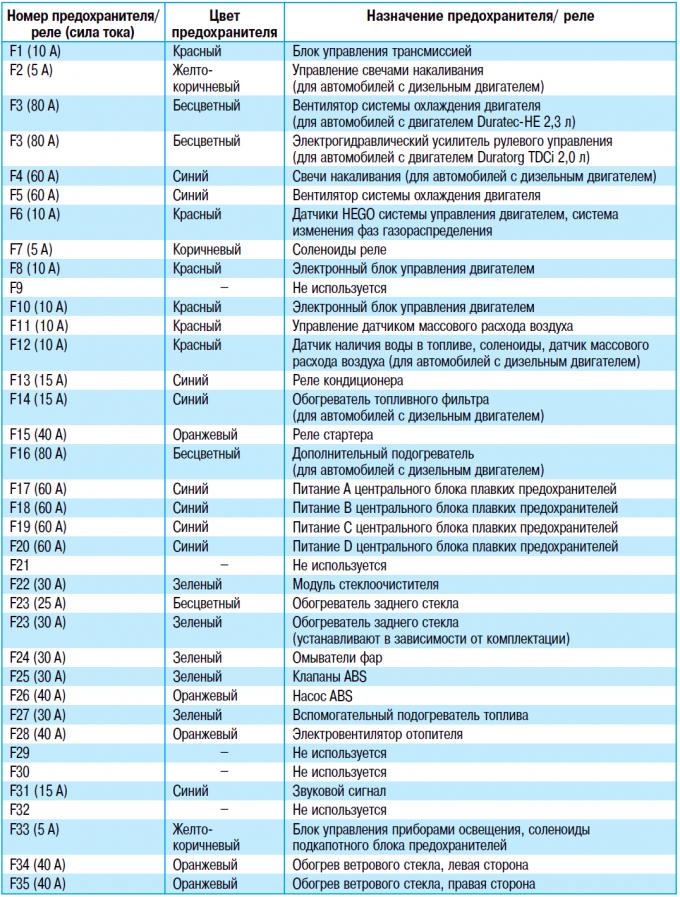

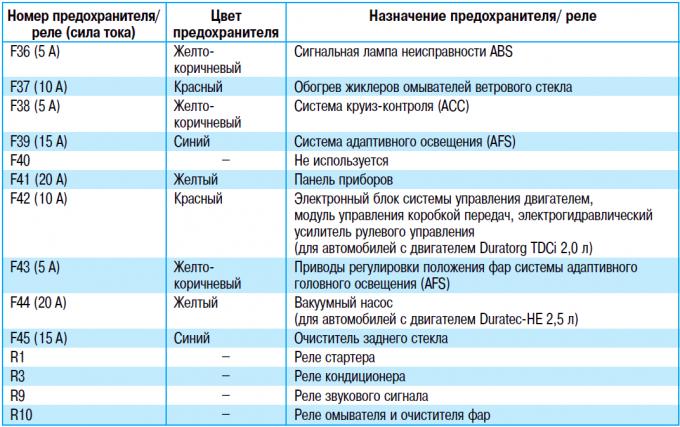

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра. Назначение предохранителей и реле приведено в табл. 10.1.





ПРИМЕЧАНИЯ: На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле.

На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики.

Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.

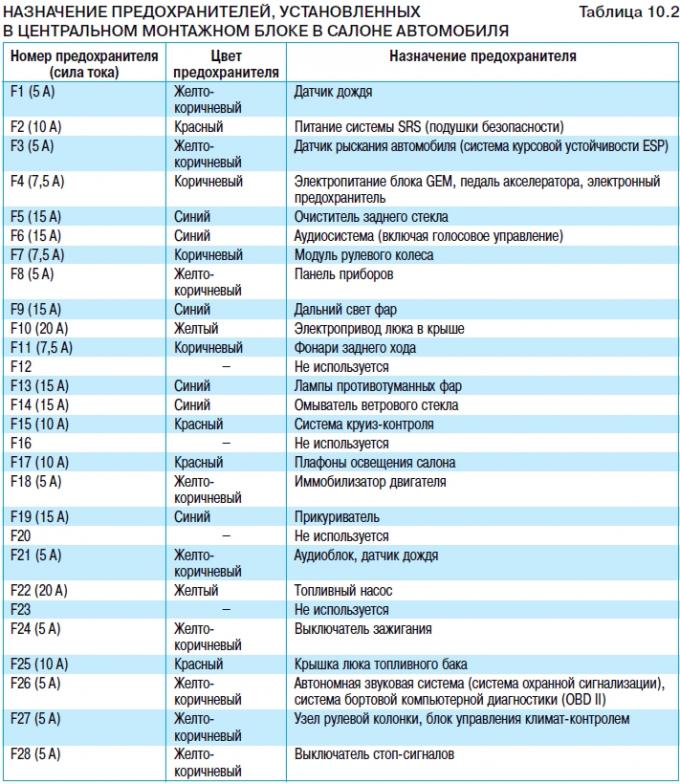

Назначение предохранителей приведено в табл. 10.2.



ПРИМЕЧАНИЕ: На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.

расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.



ПРИМЕЧАНИЕ: На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).



Центральный монтажный блок предохранителей расположен на верхней крышке многофункционального электронного блока, установленного справа под панелью приборов (под вещевым ящиком).

ПРИМЕЧАНИЕ: Для наглядности показано при снятой панели приборов.



1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз.

ПРИМЕЧАНИЕ: Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

После этого откроется доступ к центральному блоку предохранителей.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ: Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

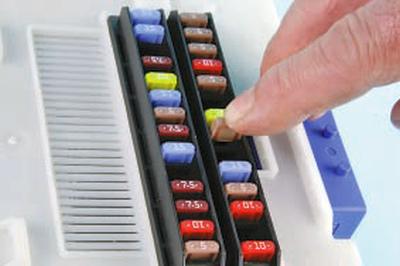

3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону.



ПРИМЕЧАНИЕ: Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.



4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).



5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

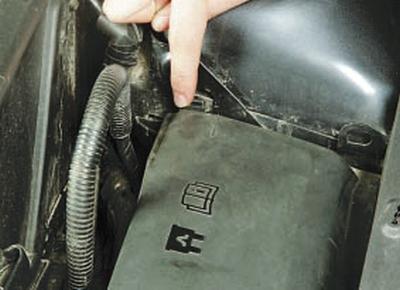

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…



7….и с другой стороны…

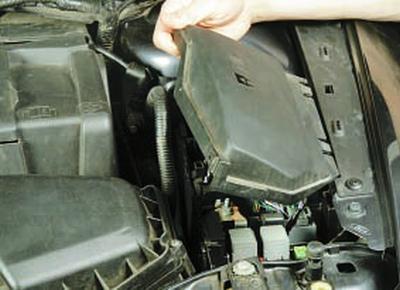

8….и снимите крышку.

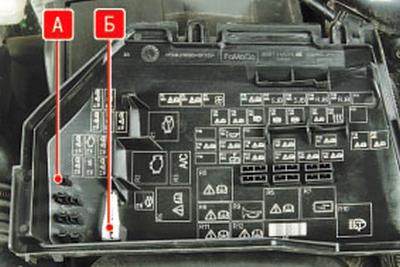

ПРИМЕЧАНИЕ: На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей.



9. При необходимости замены извлеките плавкую вставку…

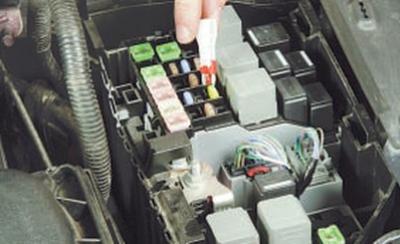

10….предохранитель…



11….или реле, покачивая его из стороны в сторону.



12. Для получения доступа к плавким вставкам, расположенным сбоку монтажного блока (см. рис. 10.2), отожмите отвёрткой фиксаторы боковой защитной крышки…



13….и снимите ее, выдвигая вверх по пазам корпуса блока.



14. Аналогично снимите вторую крышку.



15. Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками.



16. Для получения доступа к заднему блоку предохранителей отожмите фиксатор крышки люка в обивке левой боковины багажного отделения…

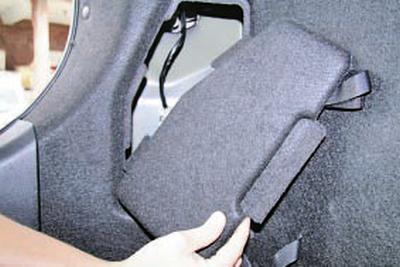

17….и снимите крышку.

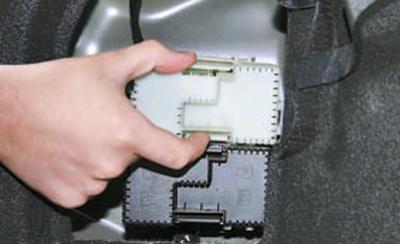

18. Сжав фиксаторы по бокам крышек блоков предохранителей…



19….снимите крышки верхнего…



20….и нижнего блоков.

ПРИМЕЧАНИЕ: В зависимости от комплектации автомобиля могут быть установлены три монтажных блока. Крышки всех блоков снимают одинаковыми приемами.

21. Замените перегоревший предохранитель таким же образом, как это делали для центрального монтажного блока и блока, расположенного в подкапотном пространстве (см. выше в данном подразделе).

22. Установите детали в порядке, обратном снятию.
