Снятие и установка переднего крыла
Кузов. Экстерьер. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Экстерьер > Снятие и установка переднего крыла
            0


Вам потребуются: ключ и торцовая головка «на 10», отвертки с плоским и крестообразным лезвиями.

ПРИМЕЧАНИЕ: Работа показана на примере левого крыла автомобиля. Правое крыло снимают и устанавливают аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

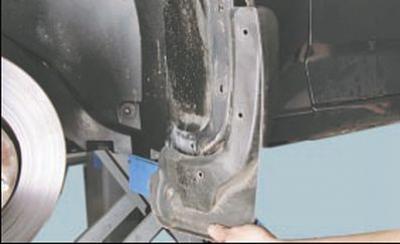

2. Снимите брызговик…

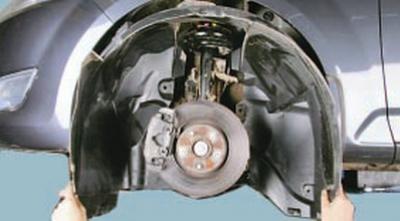

3….и передний подкрылок (см. Снятие и установка брызговиков колес и подкрылков).



4. Удалите из полости крыла шумоизоляцию.

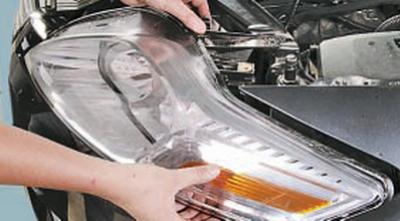

5. Снимите фару (см. Замена блок-фары).



6. Снимите передний бампер (см. Снятие и установка переднего бампера).



7. Выверните болт крепления задней кромки крыла к передней стойке кузова.



8. Отжав наружу задний край декоративной угловой накладки передней стойки…

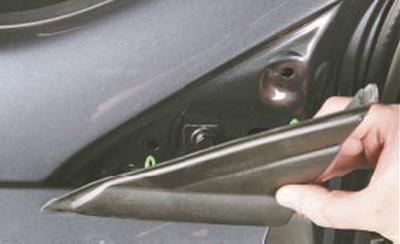

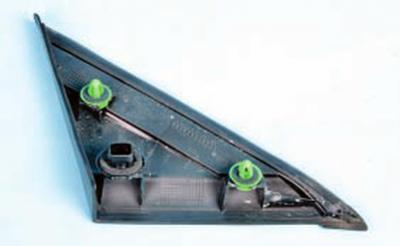

9….снимите накладку, преодолевая упругое сопротивление двух пистонов ее крепления.

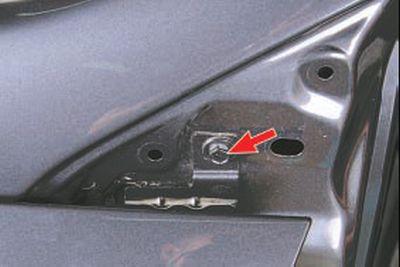

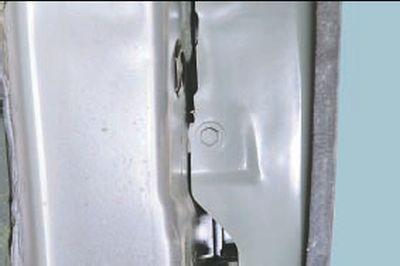

10. Выверните болт крепления крыла к передней стойке, расположенный под декоративной накладкой.

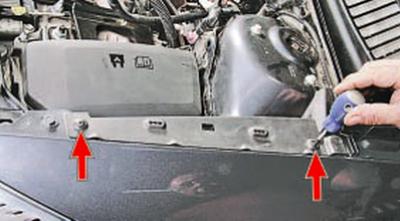

11. Выверните два болта крепления кронштейна крыла к каркасу моторного отсека.

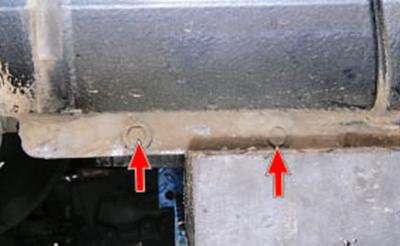

12. Выверните два болта крепления переднего крыла к отбортовке порога кузова.

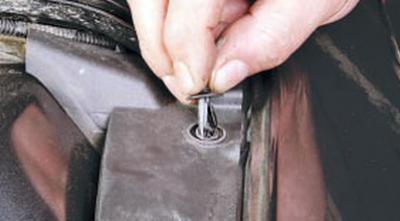

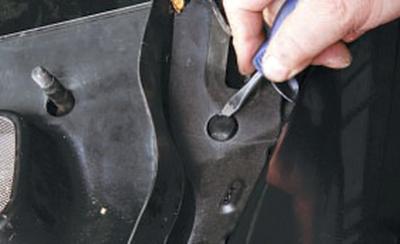

13. Отверткой подденьте фиксатор пистона крепления декоративного щитка переднего крыла и извлеките пистон.

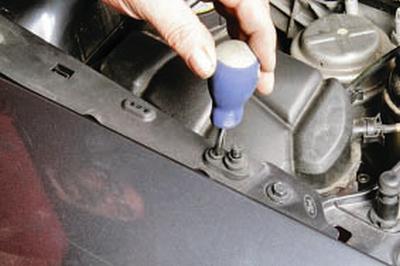

14. Выверните фиксаторы двух пистонов декоративного щитка переднего крыла…



15….и извлеките их.

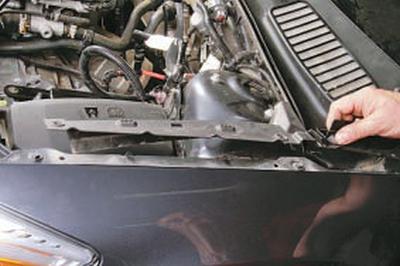

16. Снимите декоративный щиток переднего крыла.



ПРИМЕЧАНИЕ: При замене правого переднего крыла дополнительно выверните винт крепления концевого выключателя капота.

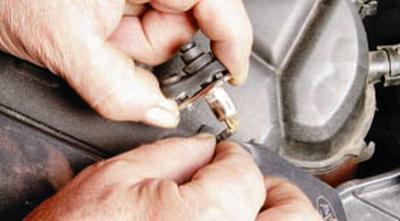

Снимите выключатель и отсоедините от него провод.

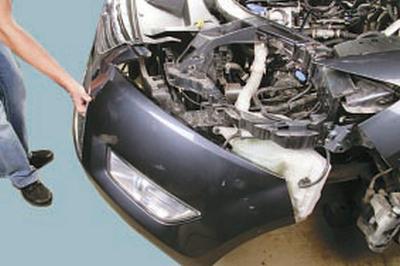

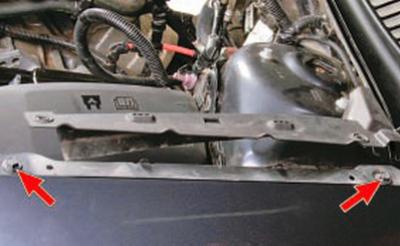

17. Выверните два болта крепления крыла к брызговику моторного отсека и снимите переднее крыло.

18. Установите переднее крыло в порядке, обратном снятию.
