Электрические схемы
Кузов. Электрооборудование. Форд Мондео 1 и 2

            0


Расшифровка обозначений и расположение элементов




Электрические схемы


12.34 Электросхема 2: Запуск, заряжание, вентилятор системы охлаждения
12.34 Электросхема 2: Запуск, заряжание, вентилятор системы охлаждения
12.35 Электросхема 3: Вентилятор системы охлвждения и система подушек безопасности
12.35 Электросхема 3: Вентилятор системы охлвждения и система подушек безопасности
12.36 Электросхема 4: Антиблокировочная тормозная система и звуковой сигнал
12.36 Электросхема 4: Антиблокировочная тормозная система и звуковой сигнал


12.37 Электросхема 5: Системы адаптивной подвески и управления скоростью
12.37 Электросхема 5: Системы адаптивной подвески и управления скоростью

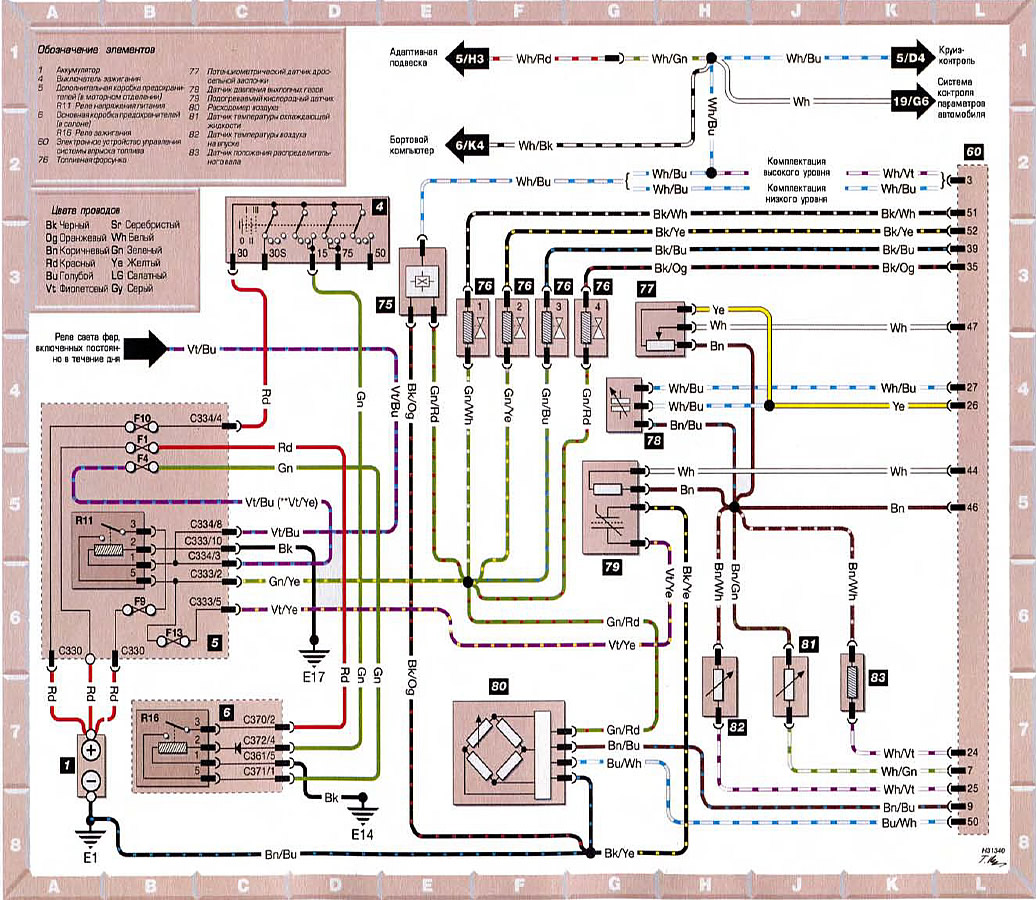

12.40 Электросхема 8: Система управления двигателем с неавтоматической трансмиссией
12.40 Электросхема 8: Система управления двигателем с неавтоматической трансмиссией

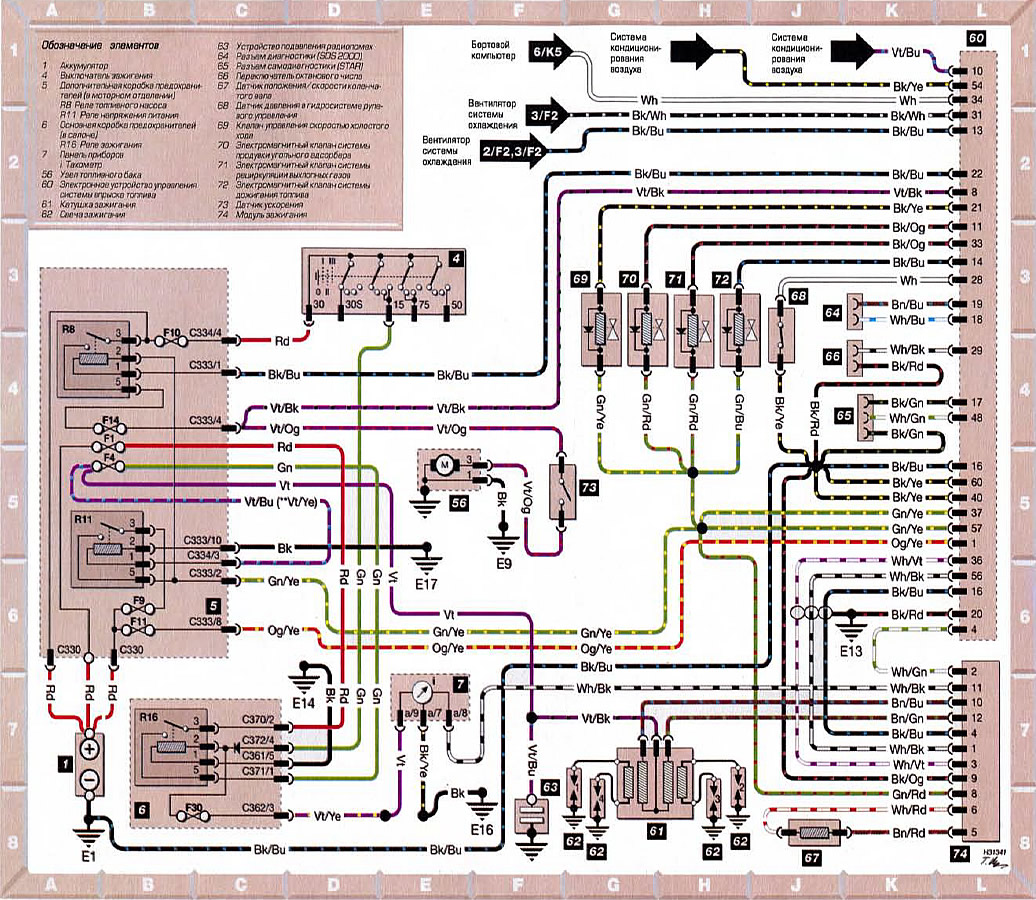

12.41 Электросхема 9: Система управления двигателем с автоматической трансмиссией (начало)
12.41 Электросхема 9: Система управления двигателем с автоматической трансмиссией (начало)

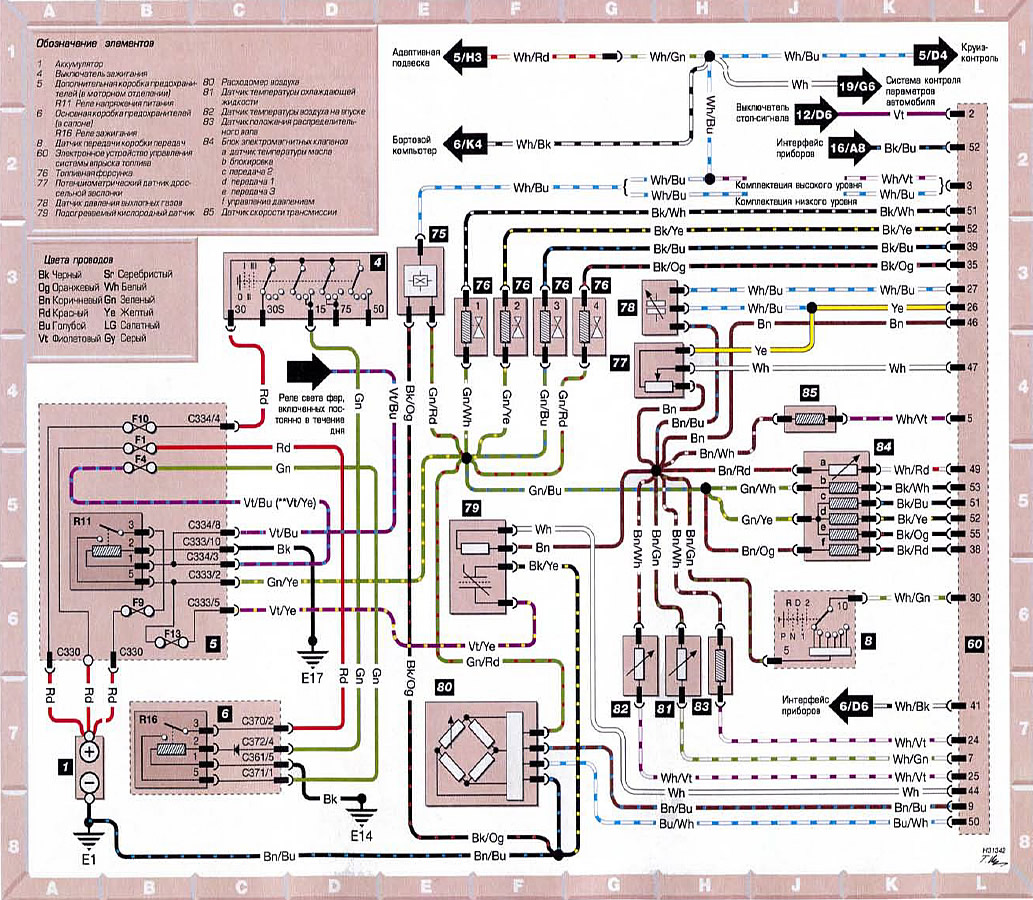

12.42 Электросхема 10: Система управления двигателем с автоматической трансмиссией (продолжение)
12.42 Электросхема 10: Система управления двигателем с автоматической трансмиссией (продолжение)
12.43 Электросхема 11: Наружные световые приборы - фары и габаритные фонари
12.43 Электросхема 11: Наружные световые приборы - фары и габаритные фонари

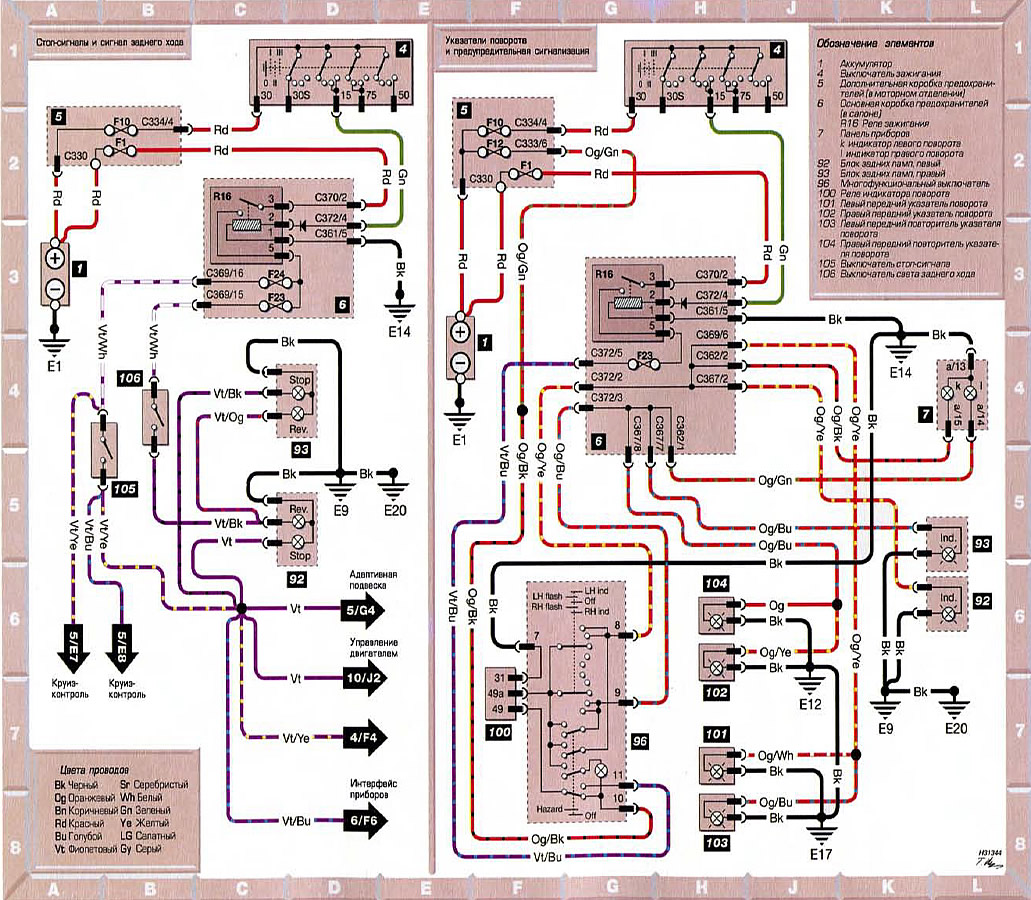

12.44 Электросхема 12: Указатели поворота, стоп-сигналы и сигнал заднего хода
12.44 Электросхема 12: Указатели поворота, стоп-сигналы и сигнал заднего хода

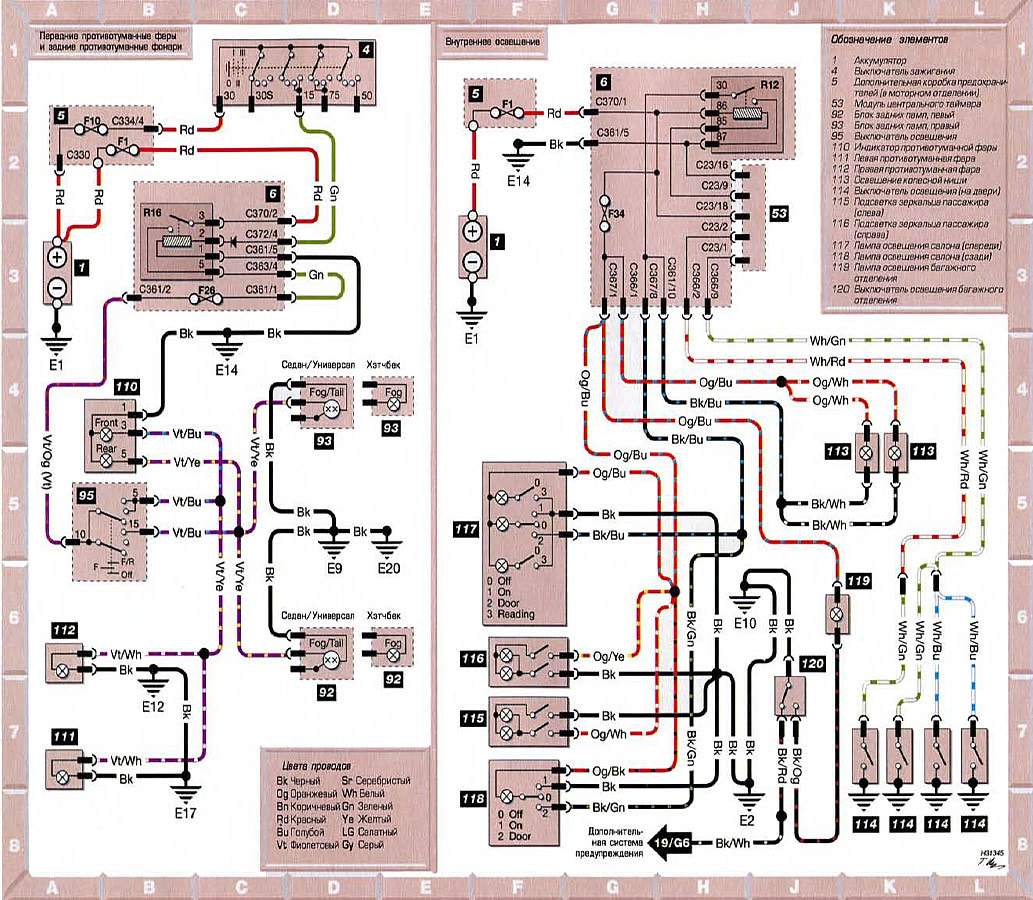

12.45 Электросхема 13: Противотуманные фары и внутреннее освещение
12.45 Электросхема 13: Противотуманные фары и внутреннее освещение

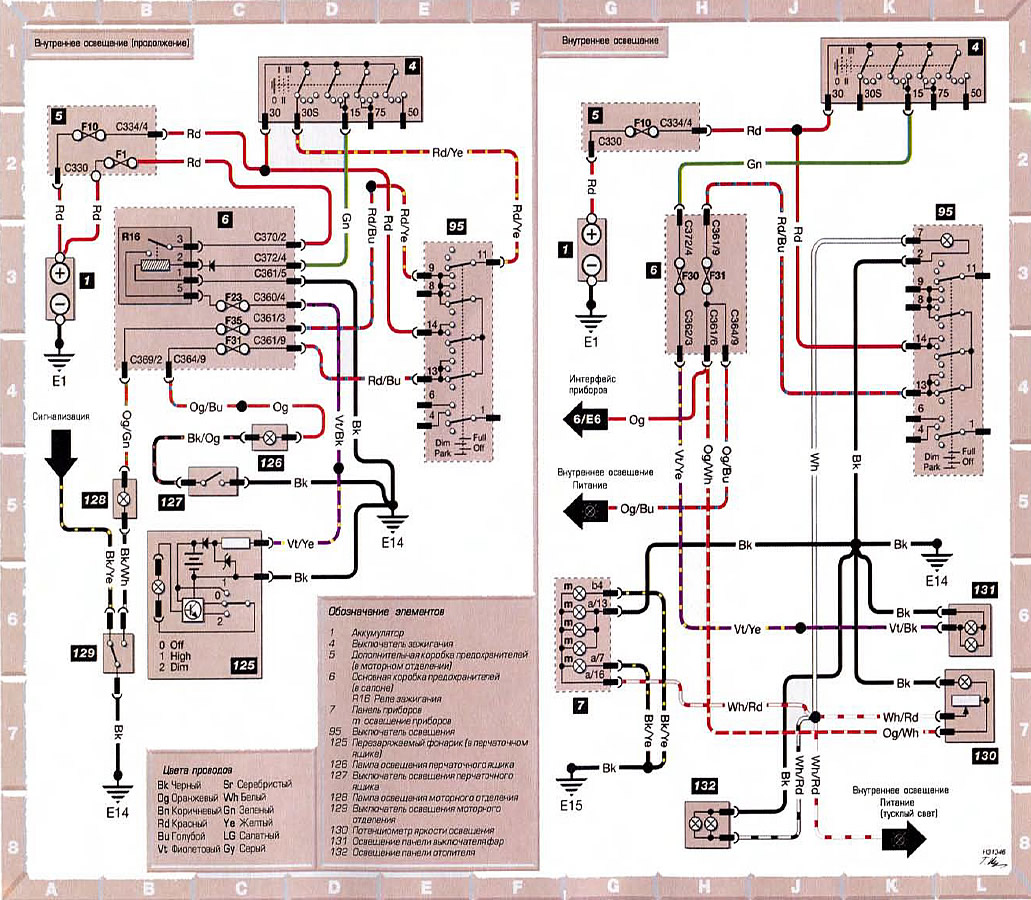

12.46 Электросхема 14: Внутренние световые приборы
12.46 Электросхема 14: Внутренние световые приборы

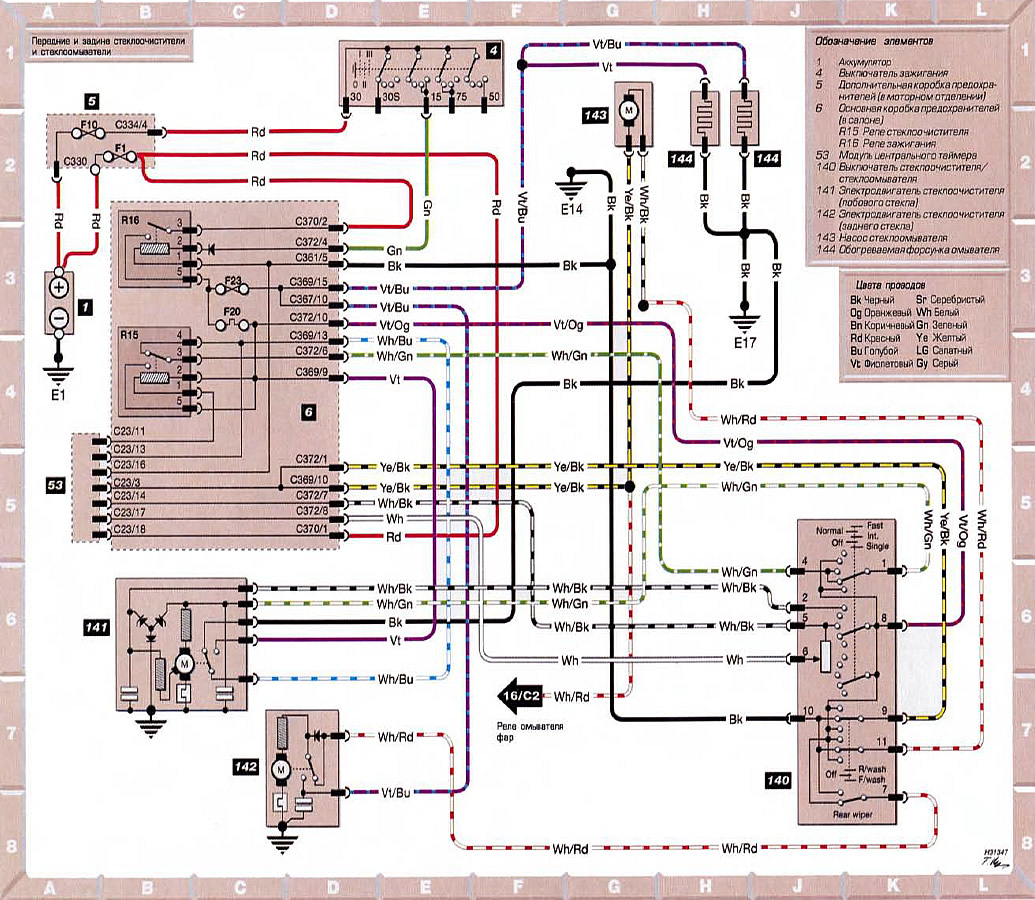

12.47 Электросхема 15: Стеклоочистители/стеклоомыватели и форсунки омывателей
12.47 Электросхема 15: Стеклоочистители/стеклоомыватели и форсунки омывателей

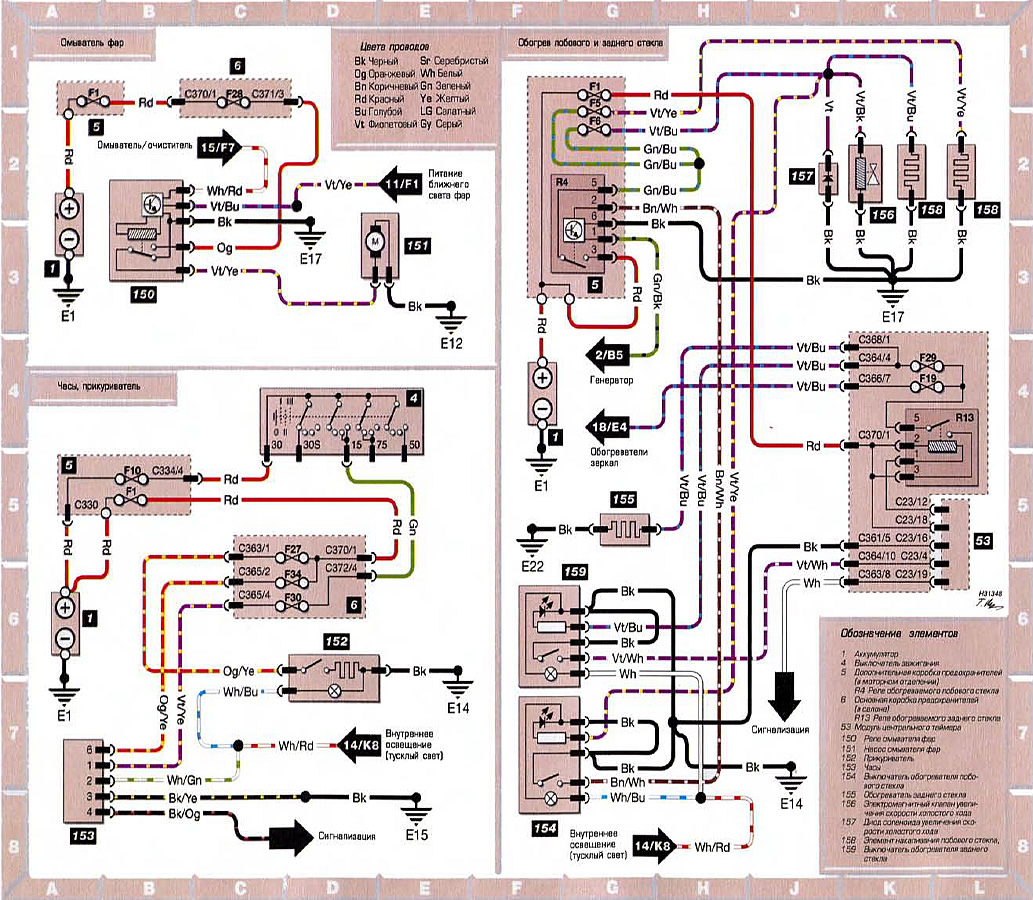

12.48 Электросхема 16: Омыватель фар. часы, прикуриватель, обогрев лобового и заднего стекла
12.48 Электросхема 16: Омыватель фар. часы, прикуриватель, обогрев лобового и заднего стекла

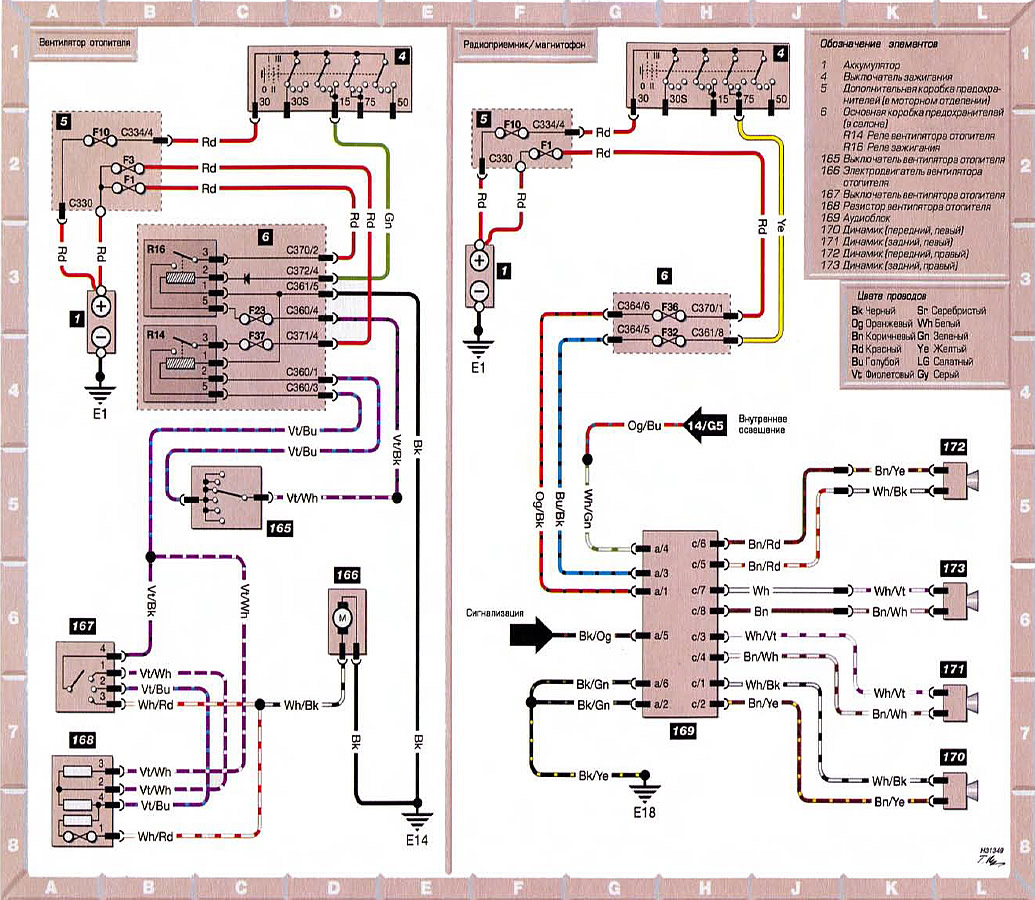

12.49 Электросхема 17: Вентилятор отопителя и радиоприемник/магнитофон
12.49 Электросхема 17: Вентилятор отопителя и радиоприемник/магнитофон

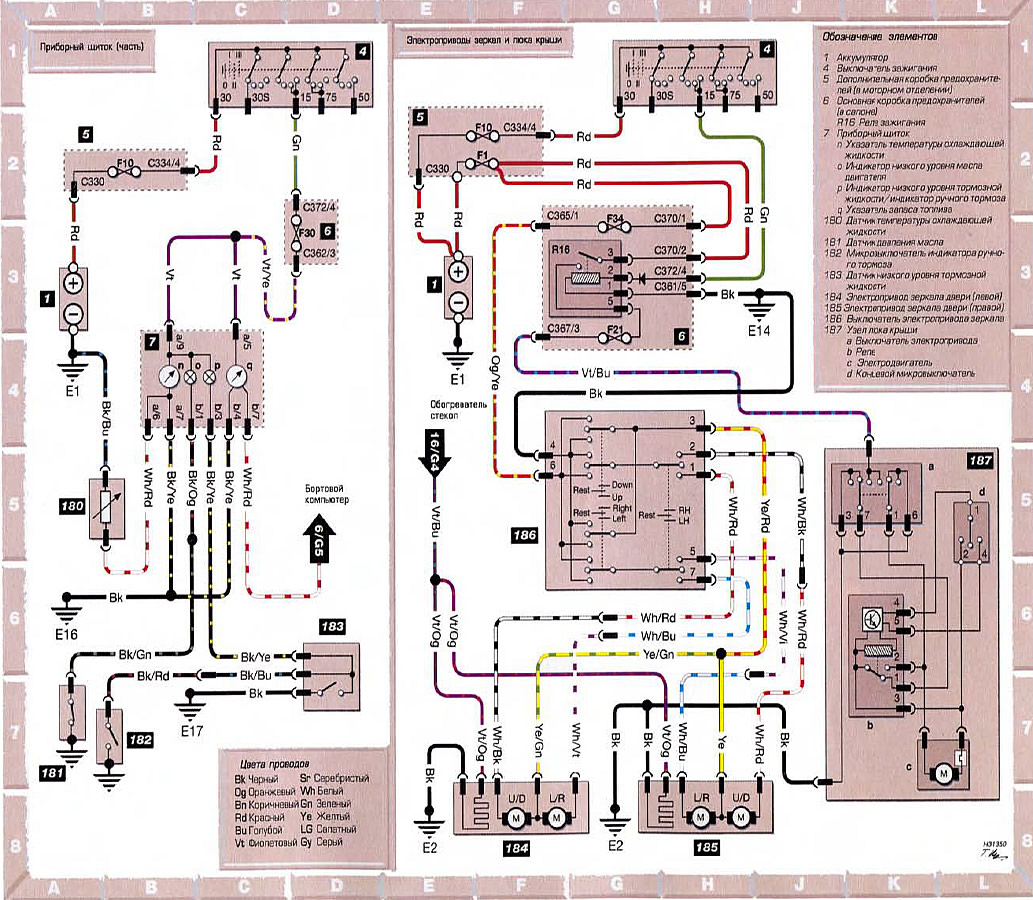

12.50 Электросхема 18: Приборный щиток (часть), электроприводы зеркал и люка крыши
12.50 Электросхема 18: Приборный щиток (часть), электроприводы зеркал и люка крыши

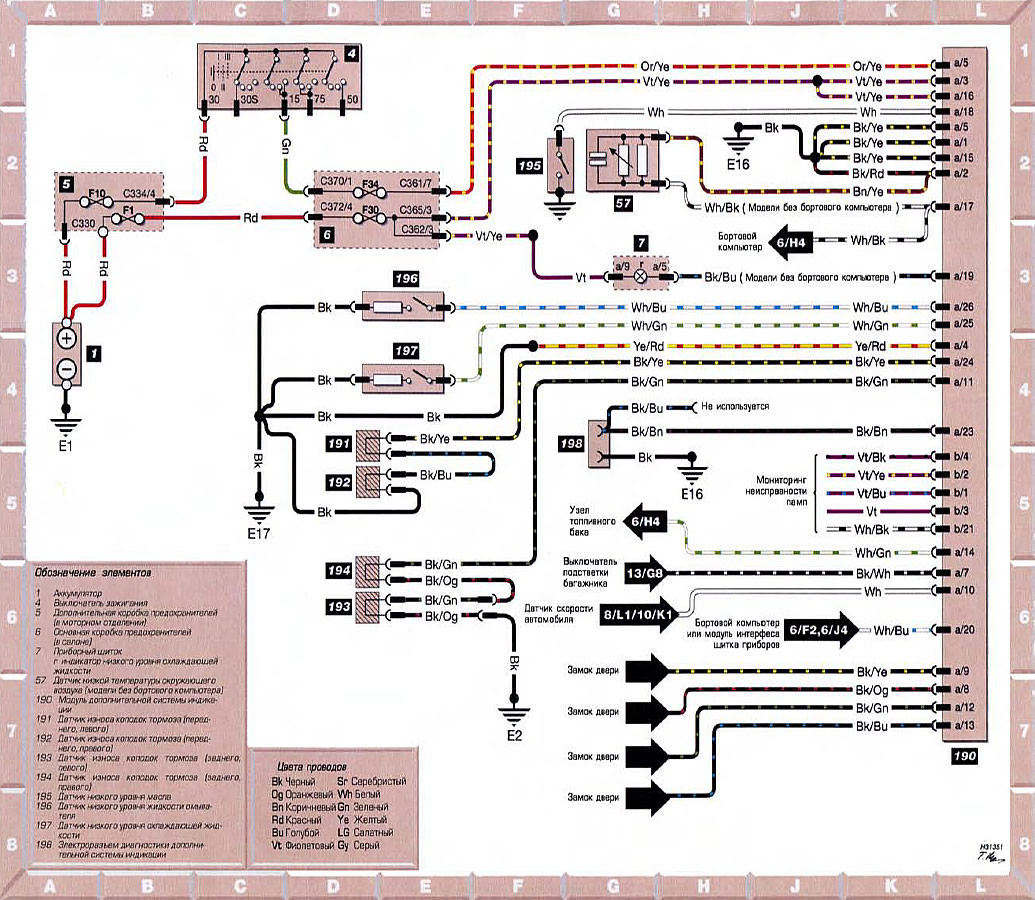

12.51 Электросхема 19: Дополнительная система индикации
12.51 Электросхема 19: Дополнительная система индикации

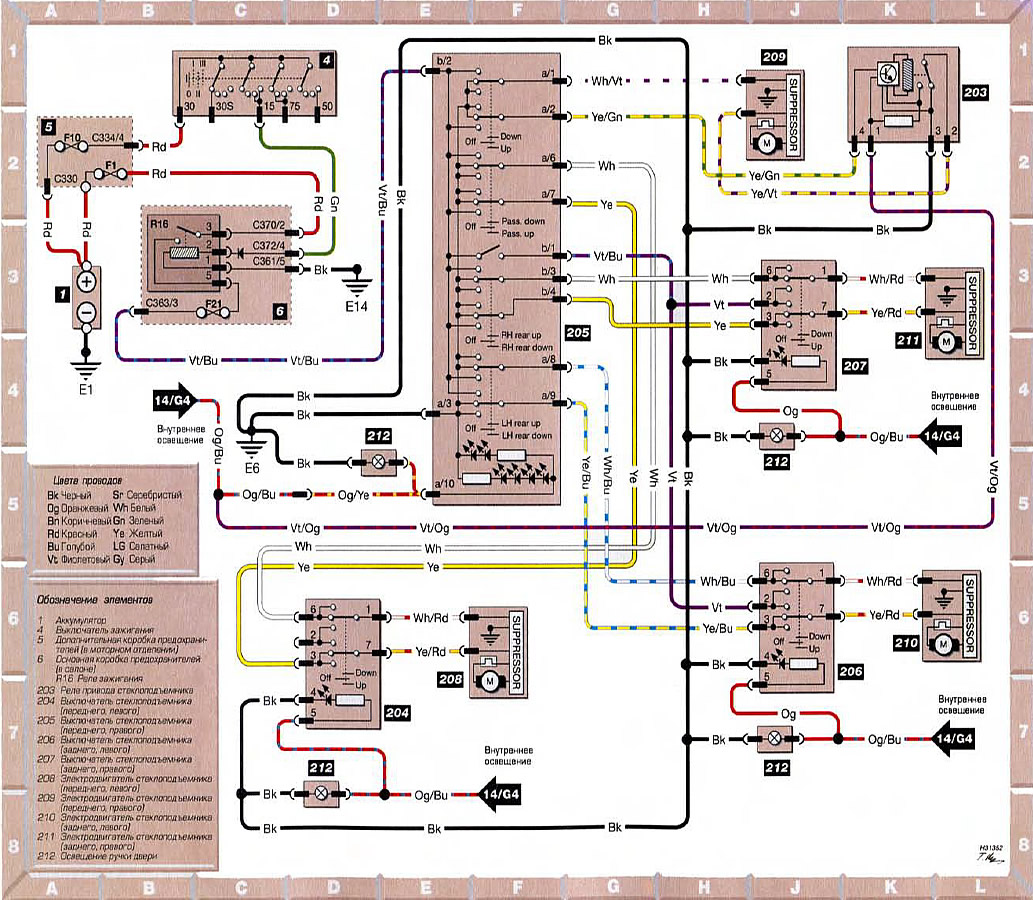

12.52 Электросхема 20: Электропривод стеклоподъемников (передних и задних)
12.52 Электросхема 20: Электропривод стеклоподъемников (передних и задних)

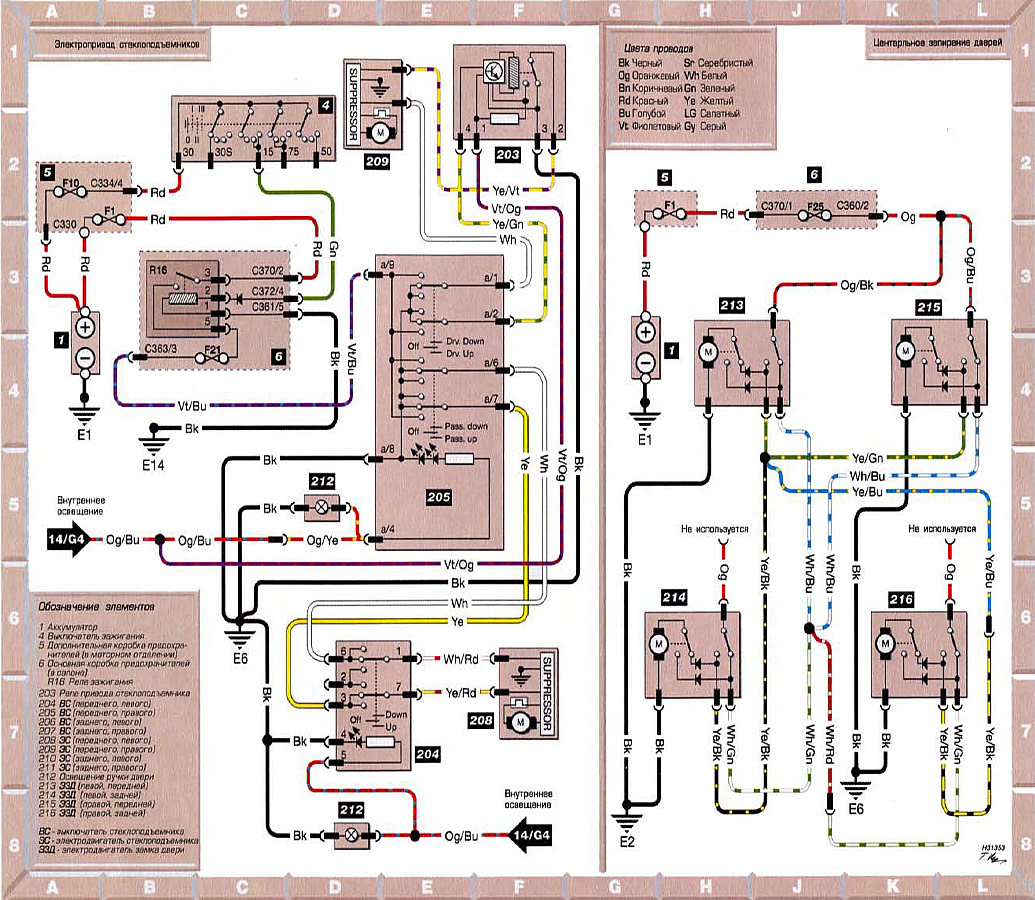

12.53 Электросхема 21: Электропривод стеклоподъемников и противоугонная сигнализация
12.53 Электросхема 21: Электропривод стеклоподъемников и противоугонная сигнализация
