Замена погонског ремена за додатну опрему

По препоруци произвођача, помоћни погонски каиш (алтернатор, пумпа за воду и пумпа серво управљача) мора се мењати сваких 60 хиљада км или 6 година рада (у зависности од тога, да ће доћи раније).

Требаће вам: глава утичнице «за 8», кључ «у 19», посебан алат за уградњу каиша, нож.

1. Окачите предњи део аутомобила и поставите га на сигуран ослонац. Скините десни предњи точак (види «Замена точкова»).

2. Уклоните десни предњи блатобран (види «Уклањање и уградња блатобрана точкова и облоге блатобрана»).

3. Уклоните заштитно кућиште помоћних погонских каишева и компресора клима уређаја тако што ћете одврнути утичницу «за 8» његове вијке за мотор.

4. Уклоните погонски каиш компресора клима уређаја (види «Замена погонског ремена А/Ц компресора»).

НАПОМЕНА: У складу са препорукама произвођача, каиш за погон прибора и погонског каиша компресора клима уређаја треба да се исече ножем ради уклањања, након чега постају неупотребљиви. То је због чињенице да се оба појаса, чак и након уклањања без оштећења, не могу поново користити, јер су дизајнирани само за једнократно истезање када се стављају на ременице (подешавање затезања појаса није предвиђено). Поред тога, замена каишева се регулише након одређене километраже или радног века, стога, приликом замене погонског ремена помоћних уређаја, истовремено треба заменити и погонски ремен компресора клима уређаја.

5. Уклоните погонски каиш помоћних уређаја тако што ћете га сећи ножем.

6. Обришите ременице свих јединица чистом крпом како бисте спречили клизање ремена погона прибора током инсталације.

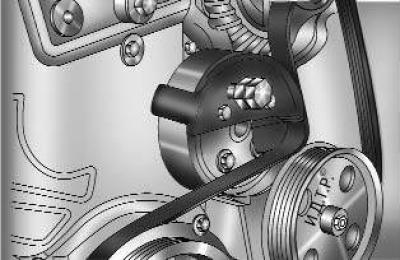

Пиринач. 4.7 . Инсталирање алата за монтажу ремена погонског прибора на ременицу пумпе за воду

7. Инсталирајте нови погонски каиш помоћног погона на ременице радилице, пумпе за воду и пумпе серво управљача тако да каиш буде у средини жлебова ременице. Поставите алат на ременицу пумпе за воду у положај приказан на сл. 4.7 притискањем док не кликне, што значи да је уређај фиксиран на ременици.

УПОЗОРЕЊЕ: Уверите се да је држач носача погонског ремена шкљоцнуо на место на ременици и да безбедно учвршћује додатну опрему. У супротном, појас ће бити оштећен током инсталације.

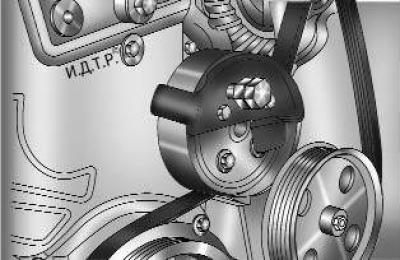

Пиринач. 4.8 . Инсталирање алата за уградњу ремена за погон и каиш у првобитни положај пре инсталирања каиша


8. Скините ремен са ременице водене пумпе и поставите га на ременицу алтернатора. Окрените алат за монтажу каиша у смеру супротном од казаљке на сату у положај приказан на сл. 4.8, и ставите појас иза стопала уређаја.

УПОЗОРЕЊЕ: Уверите се да је појас правилно постављен на алат за монтажу, иначе ће се оштетити током инсталације.

9. Укључите 1. степен преноса у ручном мењачу (или поставите бирач аутоматског мењача у положај «P» – паркинг) и кочити возило паркирном кочницом како би се спречило окретање радилице мотора.

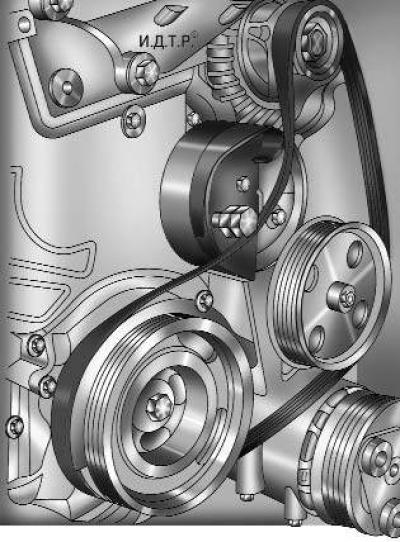

Пиринач. 4.9 . Причвршћивање погонског ремена за додатну опрему на ременицу пумпе за воду

10. Окрените алат за монтажу каиша помоћу завртња који је у њему постављен у смеру казаљке на сату (пиринач. 4.9) док се каиш не стави на ременицу пумпе за воду (у овом тренутку, затезање каиша ће се попустити).

УПОЗОРЕЊЕ: Уверите се да алат за монтажу није ухваћен између ремена и ременице пумпе за воду, иначе ће се појас оштетити.

11. Користећи велики одвијач или клизач, одвојите алат за монтажу са ременице водене пумпе, савладавајући отпор њеног држача.

12. Поставите ручицу мењача у неутрални положај.


13. Окрените радилицу кључем «у 19» његов вијак за монтажу ременице око 90°до положаја где алат за монтажу није прикљештен ременом и уклоните га.

НАПОМЕНА: Алат за монтажу ремена за додатну опрему је једнократан јер се деформише током инсталације.

14. Окрените радилицу мотора за два окрета и проверите да ли је каиш правилно постављен у жлебовима ременице. Поново поставите појас ако је потребно.

15. Инсталирајте погонски каиш компресора клима уређаја (види «Замена погонског ремена А/Ц компресора»).

16. Поставите делове обрнутим редоследом од уклањања.
