Разводник за довод горива (1.6Л Дуратец)

Повлачење

1. Смањите притисак горива.Погледајте одељак 310-00 за више информација.

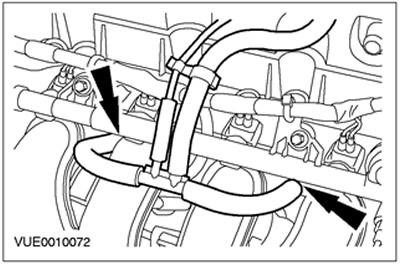

2. Одвојите позитивна црева за вентилацију кућишта радилице (PCV) од усисног разводника и поставите их у страну.

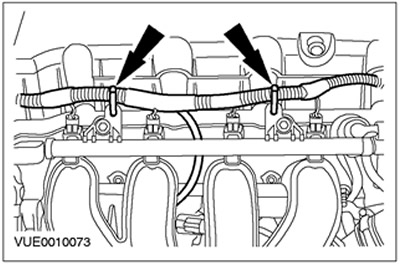

3. Одвојите сноп каблова за довод горива од разводника за гориво.

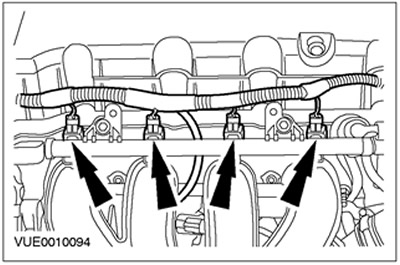

4. Одвојите конекторе ињектора горива.



5.

НАПОМЕНА: Прикључци за довод горива су обојени у бело или означени белим ободом. Прикључци повратног вода за гориво су обојени црвеном бојом или означени црвеним ободом.

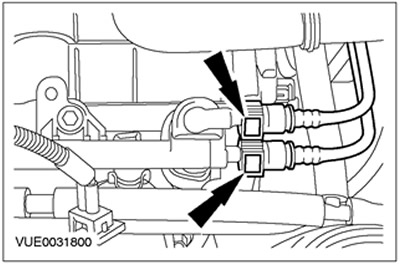

Одвојите доводне и повратне водове за гориво са шина за гориво. Погледајте одељак 310-00 за више информација.

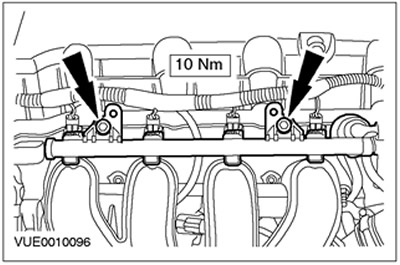

6. Одвојите разводник за гориво.

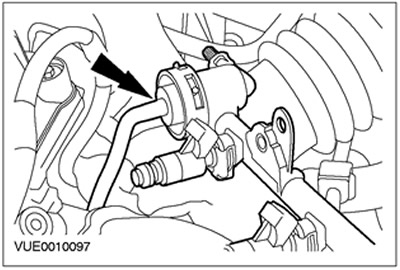

7. Уклоните разводник горива. Одвојите вакуумску линију регулатора притиска горива.

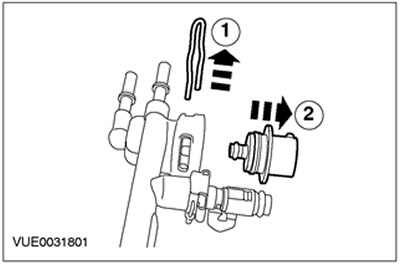

8. Уклоните регулатор притиска горива.

• 1. Уклоните клип.
• 2. Уклоните регулатор притиска горива.
• Одбаците О-прстенове јер више нису потребни.

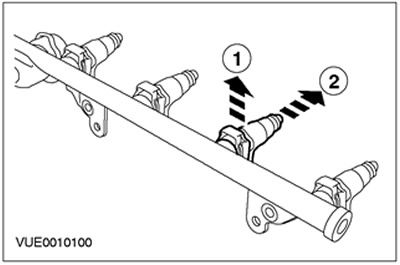

9. Уклоните млазнице за гориво из разводника за гориво.

• 1. Уклоните клип.
• 2. Уклоните ињектор за гориво.
• Одбаците О-прстенове јер више нису потребни.

Инсталација

1.

НАПОМЕНА: Инсталирајте нови О-прстен млазнице за гориво.

НАПОМЕНА: Инсталирајте нови О-прстен регулатора притиска горива.

Поново инсталирајте елементе обрнутим редоследом.
