Снабдевање горивом и контроле

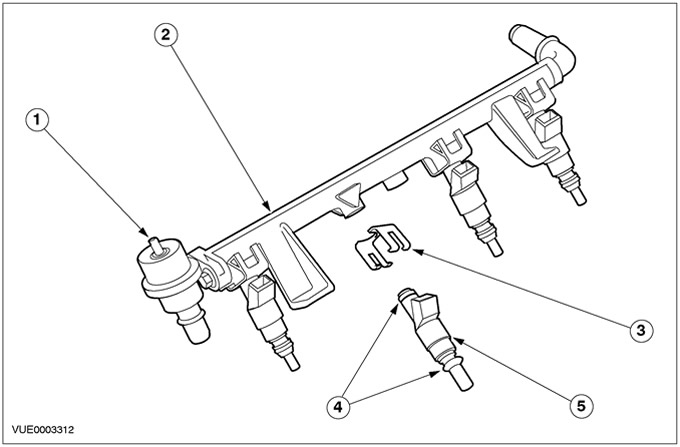

| Пос. | Резервни део бр | Име |
| 1 | Контрола притиска горива | |
| 2 | разводник горива | |
| 3 | Стезаљка за ињектор | |
| 4 | Прстење округлог пресека распршивач | |
| 5 | Горионик за гориво |
Колектор за гориво је једноделна алуминијумска конструкција од ливеног под притиском са обрађеним рупама за монтажу регулатора притиска горива и ињектора горива. Колектор за гориво је причвршћен за мотор са два вијка.
Регулатор притиска се убацује директно у шину за гориво и причвршћује се са два вијка. Заптивање обезбеђују два О-прстена.
Регулатор притиска горива је уређај са мембраном са опругом и вакуумом, дизајниран да одржава константан притисак у шини за гориво преусмеравањем вишка горива назад у резервоар за гориво.
Ињектори за гориво су монтирани директно на шину за гориво и фиксирани су помоћу саме шине за гориво када су спојени на усисну грану. Заптивање је обезбеђено горњим и доњим О-прстеновима. Млазнице за гориво се секвенцијално активирају од стране управљачког модула погонског склопа, који мења параметре испоруке горива прилагођавањем времена отварања ињектора у складу са радним условима мотора.
