Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
60 |
25 |
прозрачный |
Электрический стеклоподъемник левый |
|
61 |
25 |
прозрачный |
Электрический стеклоподъемник правый |
|
62 |
15 |
синий |
Передние и задние противотуманные фары |
|
63 |
7,5 |
коричневый |
Парковочный огонь правый |
|
64 |
7,5 |
коричневый |
Парковочный огонь левый |
|
65 |
7,5 |
коричневый |
АС-/вентилятор отопителя |
|
66 |
30 |
зеленый |
Регулировка сидений |
|
67 |
7,5 |
коричневый |
Регулирование двигателя/ электронный модуль |
|
68 |
15 |
синий |
Прикуриватель |
|
69 |
7,5 |
коричневый |
Особое место, в зависимоти от оснащения |
|
70 |
15 |
синий |
Штепсельная розетка |
|
71 |
– |
– |
Резервный (не занято) |
|
72 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
73 |
20 |
желтый |
Сдвигаемая панель крыши с электроприводом |
|
74 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
75 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
|
76 |
7,5 |
коричневый |
Кондиционер (АС) |
|
77 |
7,5 |
коричневый |
АБС |
|
78 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
79 |
– |
– |
Резервный (не занято) |
|
80 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
81 |
7,5 |
коричневый |
Датчик загруженности, подушка безопасности пассажира рядом с водителем |
|
82 |
7,5 |
коричневый |
Управление двигателя |
|
83 |
15 |
синий |
Обогреваемые сиденья |
|
84 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
85 |
7,5 |
коричневый |
Дальний свет слева |
|
86 |
7,5 |
коричневый |
Дальний свет справа |
|
87 |
– |
– |
Резервный (не занято) |
|
88 |
15 |
синий |
Управление двигателя |
|
89 |
7,5 |
коричневый |
Подушка безопасности |
|
90 |
15 |
синий |
Стеклоочиститель заднего стекла |
|
91 |
7,5 |
коричневый |
Электрический стеклоподъемник |
|
92 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
93 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
94 |
20 |
желтый |
Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
|
95 |
7,5 |
коричневый |
Ближний свет |
|
96 |
– |
– |
Резервный (не занято) |
|
97 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
98 |
7,5 |
коричневый |
Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
|
99 |
7,5 |
коричневый |
Внутреннее освещение |
 Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле. |

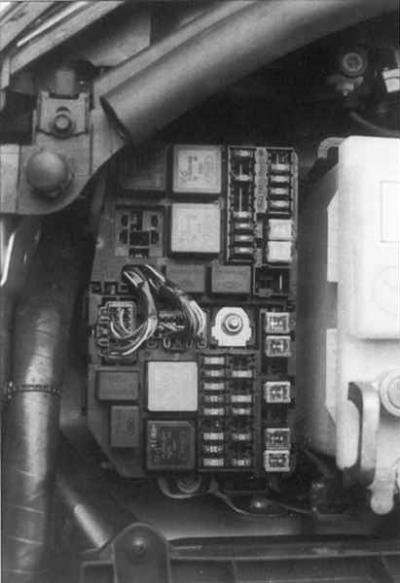

Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
1 |
30 |
зеленый |
Основное питание АБС |
|
2 |
50 |
красный |
Главный предохранитель |
|
3 |
60 |
желтый |
Система предварительного разогрева (дизель) |
|
4 |
30 |
зеленый |
Обогреваемое заднее стекло |
|
5 |
– |
– |
Резервный (не занято) |
|
6 |
40 |
зеленый |
Основное питание (АС/вентилятор отопителя) |
|
7 |
50 |
красный |
Аккумуляторная батарея |
|
8 |
60 |
желтый |
Вентилятор двигателя |
|
9 |
20 |
желтый |
Управление двигателя/электронный модуль |
|
10 |
40 |
зеленый |
Вентилятор двигателя |
|
11 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
12 |
– |
– |
Резервный (не занято) |
|
13 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
14 |
– |
– |
Резервный (не занято) |
|
15 |
3 |
розовый |
Обогреваемое переднее стекло |
|
16 |
7,5 |
коричневый |
Ближний свет слева |
|
17 |
– |
– |
Резервный (не занято) |
|
18 |
7,5 |
коричневый |
Ближний свет справа |
|
19 |
– |
– |
Резервный (не занято) |
|
20 |
20 |
желтый |
Тормозная система (АБС) |
|
21 |
15 |
синий |
Управление двигателя |
|
22 |
20 |
желтый |
Система омывания фар |
|
23 |
15 |
синий |
Контроль предварительного разогрева (дизель) |
|
24 |
20 |
желтый |
Система централизованного блокирования |
|
25 |
синий |
Аварийная световая сигнализация | |
|
26 |
желтый |
Звуковой сигнал | |
|
27 |
15 |
синий |
Топливный насос |
|
28 |
20 |
красный |
Зажигание/замок – выключатель зажигания |
|
29 |
– |
– |
Резервный (не занято) |
|
30 |
– |
– |
Резервный (не занято) |
|
31 |
– |
– |
Резервный (не занято) |
|
32 |
– |
– |
Резервный (не занято) |
|
33 |
– |
– |
Резервный (не занято) |
|
34 |
Диод/управление двигателя | ||
|
35 |
Диод/АС | ||
|
36 |
Диод/топливный насос/ индикатор уровня топлива | ||
|
37 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
38 |
– |
– |
Резервный (не занято) |
|
40 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
41 |
– |
– |
Резервный (не занято) |
|
42 |
– |
– |
Особое место, в зависимости от оснащения |
Реле
|
1 |
Фары |
|
2 |
Обогреваемое заднее стекло |
|
3 |
Звуковой сигнал |
|
4 |
Топливный насос |
|
5 |
Регулирование двигателя |
|
6 |
АС |
|
7 |
Вентилятор двигателя |
|
8 |
Реле предварительного разогрева (дизель) |
|
9 |
Вентилятор двигателя |
|
10 |
Стартер |
