Проверка работы генератора (Фиеста 2)

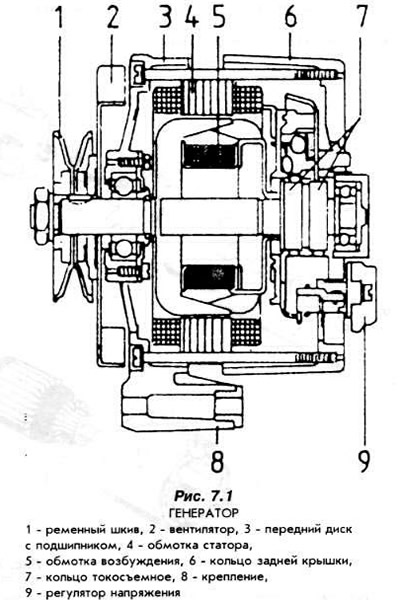

На рис. 7.1 показано сечение генератора. Генератор имеет встроенный электронный регулятор напряжения и приводится при помощи клинового ремня. Ведущий ременный шкив передачи находится на передней шейке коленвала.

Проверка работы генератора

Проверяется напряжение, создаваемое генератором, а также регулируемое напряжение на зажимах генератора. Проверку надо начинать с контроля напряжения на зажимах (регулируемого).

Во время проверки работы генератора к электрической сети автомобиля должен быть подсоединен полностью заряженный аккумулятор.

Для того, чтобы избежать ошибок во время проверки, необходимо строго соблюдать следующие правила.

Провода массы аккумулятора, генератора и регулятора должны быть правильно подсоединены.

Ни в коем случае нельзя подсоединять генератор к непроверенному контуру.

Недопустимо изменение полярности на зажимах генератора.
