Зняцце
1. Зніміце радыятар, як апісана ў Раздзел 3, раздзел 4.
2. Зніміце муфту вентылятара, як апісана ў Раздзел 3, раздзел 5.
3. Зніміце рамень прывада генератара пераменнага току і вадзяной помпы як апісана ў Раздзел 1, раздзел 9.
4. Адкруціце на кожным па чатыры ніта і зніміце шківы вадзяной помпы і вентылятара (гл. малюнак 6.4, а,б).

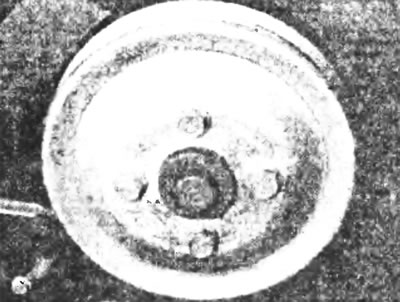

Малюнак 6.4а. Адкруціце чатыры ніта і зніміце шкіў вадзяной помпы.

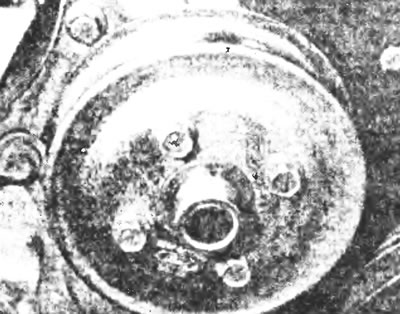

Малюнак 6.4б. Адкруціце чатыры ніта і зніміце шкіў вентылятара.
5. Адкруціце сем нітаў, якія мацуюць вечка зубчастага рамяня прывада размеркавальнага вала да рухавіка (гл. малюнак 6.5а). Для палягчэння зняцця вечка праз канавачны шкіў каленчатага вала прыслабце два невялікіх ніта прама над гэтым шківам і пацягніце гразевы шчыток уверх па падоўжаных пазах нітаў (гл. малюнак 6.5б).

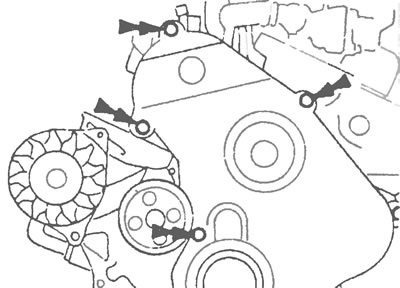

Малюнак 6.5а. Адкруціце фіксавальныя балты вечка зубчастага рамяня прывада размеркавальнага вала (адзначаны стрэлкамі)...
6. Павярніце ніжнюю частку вечка зубчастага рамяня прывада размеркавальнага вала ўніз, затым маніпулюючы вечкам вакол канавачнага шківа каленчатага вала, зніміце яе з рухавіка (гл. малюнак 6.6, а,б).

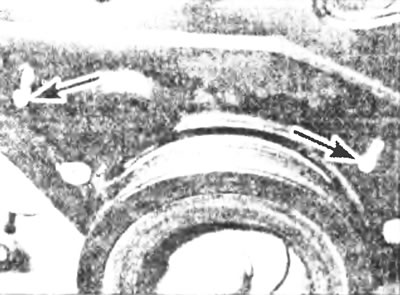

Малюнак 6.5б. Прыслабце два невялікіх ніта над канавачным шківам і зрушыце гразевы шчыток уверх па падоўжаных пазах.

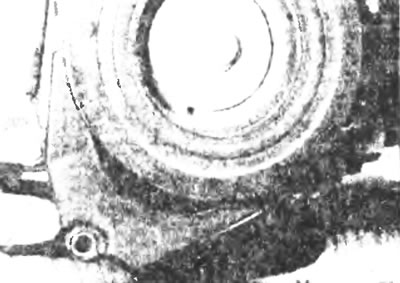

Малюнак 6.6,а. Павярніце ніжнюю частку вечка зубчастага рамяня прывада размеркавальнага вала ўніз...

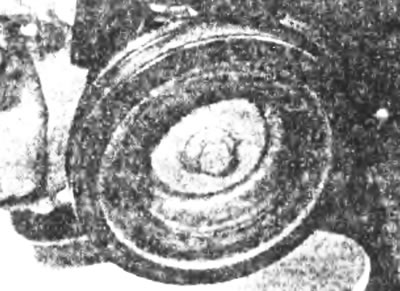

Малюнак 6.6,б....і, рухаючы вечкам вакол канавачнага шківа каленчатага вала, зніміце яе з рухавіка.
Ўстаноўка
7. Усталюйце вечка на месца і зацягніце сем фіксуючых нітаў да высілка, рэгламентаванага спецыфікацыяй.
8. Надзеньце гразевы шчыток апусціце яго ў першапачатковае становішча і зацягніце два нітка.
9. Усталюйце шківы вадзяной помпы і вентылятара і зацягніце ніты да высілка, рэгламентаванага спецыфікацыяй.
10. Усталюеце рамень прывада вадзяной помпы і вентылятара, як апісана ў главе 1, муфту вентылятара і радыятар, як апісана ў Раздзел 3.
