Замена замка задней двери
Кузов. Двери. Форд Мондео 4

Главная > Mondeo > Мондео 4 > Кузов > Двери > Замена замка задней двери
            0


Вам потребуются: ключи TORX T20 и Т30, отвёртка с плоским лезвием.

1. Снимите обивку задней двери (см. Снятие и установка обивки задней двери).

2. Снимите внутреннюю ручку привода замка задней двери (см. Замена внутренней ручки привода замка задней двери).

ПРИМЕЧАНИЕ: Снимать внутреннюю ручку необходимо потому, что отсоединить трос привода от замка, установленного на дверь, затруднительно. Удобнее снять замок вместе с тросом, а для отсоединения троса от ручки требуется ее снятие.

3. Снимите стеклоподъёмник задней двери (см. Замена стеклоподъёмника задней двери).

4. Снимите наружную ручку задней двери (см. Замена наружной ручки задней двери).



5. Нажав на фиксатор, отсоедините колодку жгута проводов электропривода блокировки замка задней двери.

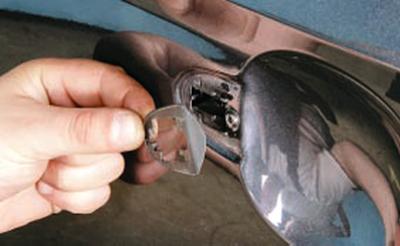

6. Снимите переднюю уплотнительную прокладку наружной ручки…

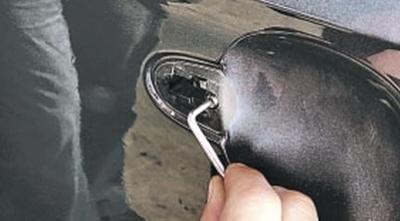

7….и выверните винт крепления замка к наружной панели двери.

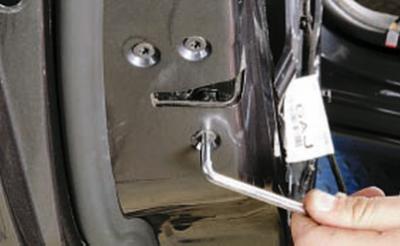

8. Выверните три винта крепления замка к заднему торцу двери…



9….винт крепления к внутренней панели двери…



10….и снимите замок, выведя его через технологическое отверстие в панели двери.

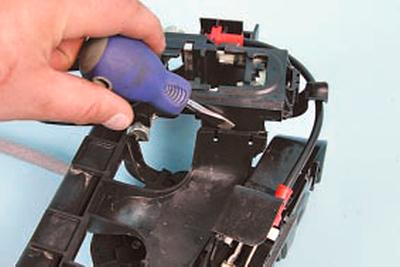

11. Для снятия основания наружной ручки отожмите отвёрткой фиксирующий буртик на соединителе замка…

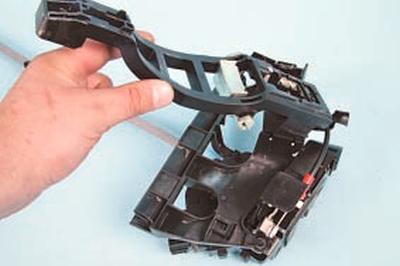

12….и снимите основание ручки с соединителя.



13. Разведите отвёрткой два фиксатора упора оболочки троса.



14. Снимите упор оболочки троса с держателя.



15. Поверните рычаг наружной ручки до совпадения его паза с тросом, извлеките наконечник троса из отверстия в рычаге…

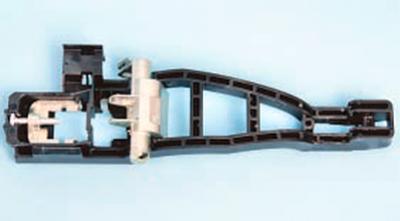

16….и снимите основание наружной ручки.

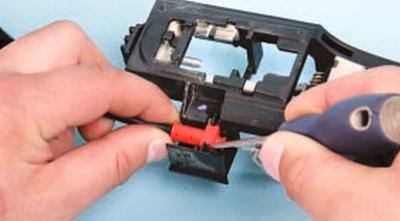

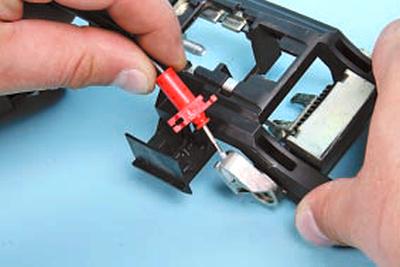

17. Для снятия троса, разведите отвёрткой два фиксатора упора оболочки троса наружной ручки…



18….и снимите упор оболочки с держателя.

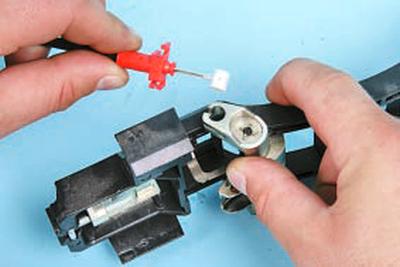

19. Поверните наконечник троса так, чтобы его прямоугольный выступ совпал с пазом рычага…



20….и снимите трос наружной ручки задней двери.

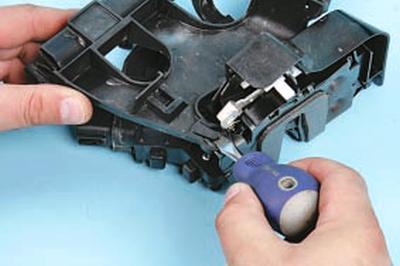

21. Для снятия соединителя, отожмите отверткой два его фиксатора…



22….и снимите соединитель с замка.

23. Установите замок задней двери и все снятые детали в порядке, обратном снятию.
