 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините аккумуляторную батарею и демонтируйте верхнюю и нижнюю обшивку колонки рулевого механизма.
  2. Отвинтите крепежные винты щитка приборов и...
  3. ...снимите ее.
  4. Теперь отвинтите оба крепежных винта (сзади) в салоне и протащите «вертикально» до рулевого колеса. Благодаря такому вертикальному перемещению силиконовая жидкость не сможет вытечь из индикаторных приборов. Перед демонтажем отожмите защитные выступы 1 и снимите комбинированный разъем 2 с задней стороны прибора.

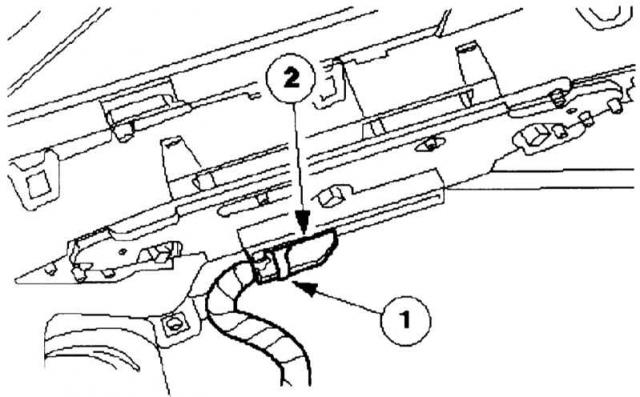

    Удерживать вертикально – иначе силиконовая жидкость может вытечь: комбинированный прибор.

    1 — защитный выступ, 2 — комбинированный разъем.

  5. Завершите монтаж в обратном порядке и не забудьте про заключительный контроль функционирования.
