2. Зніміть стопорну пелюсток із кріпильного болта карданного шарніра, потім послабте болт, використовуючи відповідний плоский накидний гайковий ключ (див. малюнок 5.2).

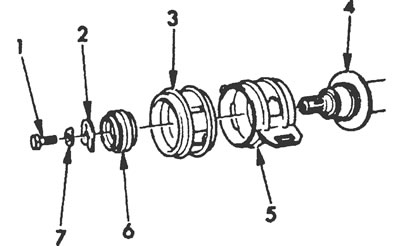

Малюнок 5.2. Деталі середньої опори карданного валу: 1. Болт, 2. U-подібна шайба, 3. Гумова подушка, 4. Карданний вал, 5. Корпус, 6. Кулькопідшипник, 7. Стопорна шайба.
3. Вийміть U-подібну шайбу з-під головки болта, потім вставте викрутку або металевий стрижень між головкою болта та карданним шарніром і роз'єднайте дві секції карданного валу (див. малюнок 5.3).

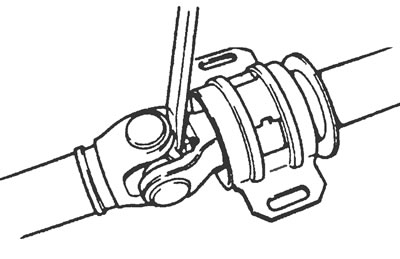

Малюнок 5.3. Роз'єднання секцій карданного валу.
4. Зніміть підшипник з гумовою подушкою.
5. Підшипник тепер може бути знятий з карданного валу відповідним знімачом (див. малюнок 5.5).

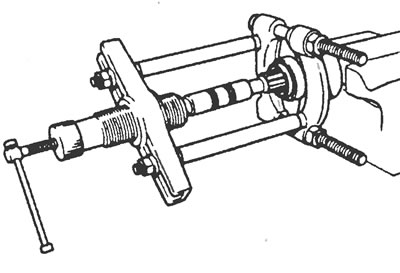

Малюнок 5.5. За допомогою знімача зніміть з карданного валу підшипник.
6. Для заміни гумової подушки в корпусі підшипника відігніть 6 металевих стопорних язичків. Потім зніміть стару гумову подушку. Вставте нову гумову подушку разом із кульками у корпус. Переконайтеся, що гумова подушка зайшла до канавки кожуха.
7. Коли гумова подушка та підшипник будуть встановлені, загніть назад металеві стопорні язички.
8. Встановіть карданний вал на торець і підіпріть його трубою відповідного діаметра. Заганяйте середню опору на місце молотком до упору, використовуючи трубку (див. малюнок 5.8).

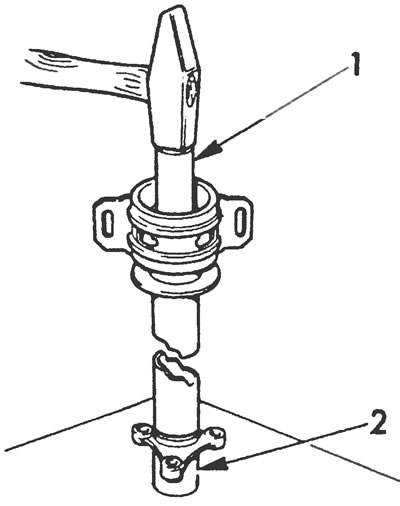

Малюнок 5.8. Встановлення середньої опори.
9. Встановіть болт разом із новим замикаючим язичком, але поки не затягуйте його.
10. Знову встановіть карданний шарнір на вал, вирівнюючи напрямний паз та поглиблення Подвійної ширини, та стисніть їх разом (див. малюнок 5.10).
Малюнок 5.10. Настановні мітки на карданному валу та шарнірі.
11. Встановіть на місце U-подібну шайбу стороною з виступами до підшипника, потім затягніть фіксуючий болт карданного шарніра із зусиллям затягування, регламентованим специфікацією.
12. Використовуючи довгий стрижень або відповідний борідок, постукайте по язичку, що замикає, і закріпіть болт.
13. Встановити карданний вал, як описано у Розділі 3 або 4.
