Ињектори за гориво (1,8 л дизел)

Повлачење

Сва возила

1.

УПОЗОРЕЊЕ: Немојте пушити или ходати са запаљеном цигаретом или било којом врстом отвореног пламена док радите на или у близини предмета везаних за гориво. У таквим ситуацијама увек постоје лако запаљиве смеше које се могу запалити. Непоштовање ових упутстава може довести до повреде.

ОПРЕЗ: Опрема за убризгавање дизел горива је произведена са веома прецизним толеранцијама и веома малим зазорима. Због тога је посебно важно посматрати апсолутну чистоћу када радите са овим елементима. Увек уметните утикаче у све отворене рупе или водове.

Одвојите жицу за уземљење из батерије. Погледајте одељак 414-01 за више информација.

Возила са додатним хладњаком.

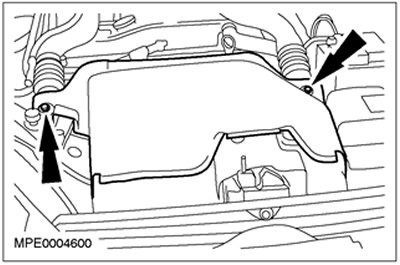

2. Уклоните ваздушну преграду.

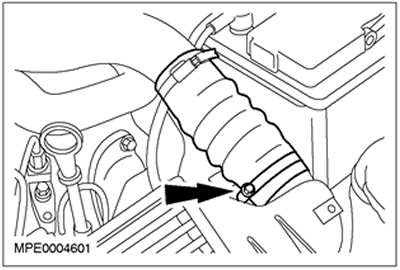

3. Одвојите улазну цев хладњака ваздуха пуњења.

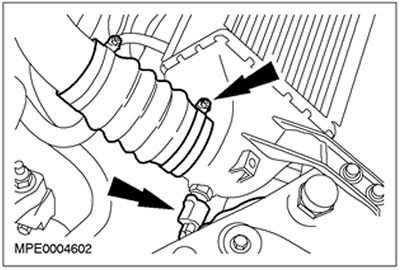

4. Одспојите излазну цев хладњака пуњења и одвојите електрични конектор сензора температуре усисног ваздуха (IAT).

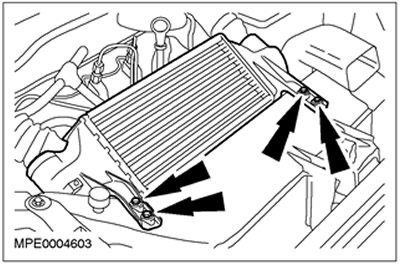

5. Уклоните хладњак ваздуха пуњења.



Сва возила

6.

ОПРЕЗ: Заштитите генератор од контаминације. Непоштовање овог упутства може довести до прераног квара генератора.

Покријте генератор материјалом који не оставља длачице да бисте спречили контаминацију.

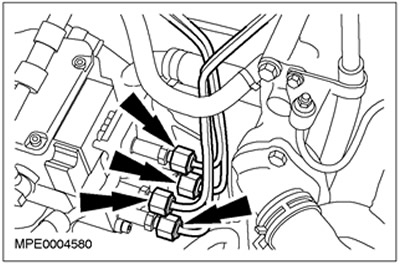

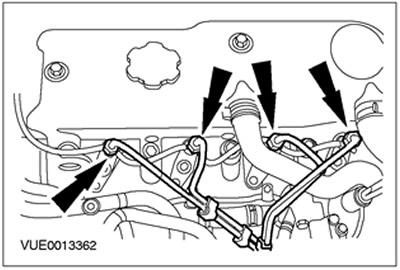

7. Искључите водове за гориво високог притиска.



8. Уклоните и одбаците водове за гориво високог притиска.

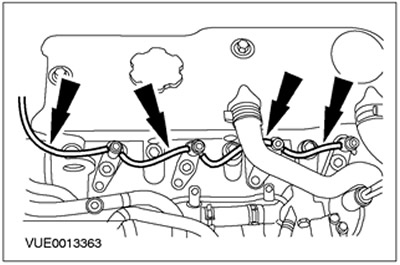

9. Одвојите повратне водове горива од ињектора. Повуците повратне водове горива да бисте их ослободили.

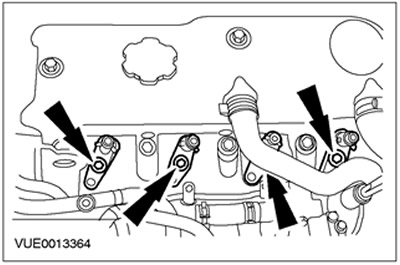

10. Уклоните копчу млазнице за гориво.

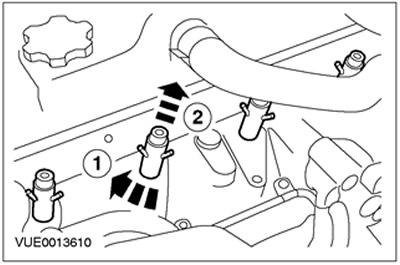

11. Уклоните ињектор за гориво.

• 1. Окрените млазницу да бисте је ослободили.
• 2. Повуците млазницу да бисте је уклонили.

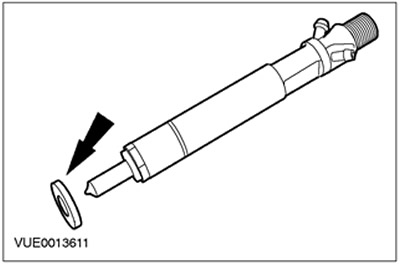

12. Уклоните и баците бакарну подлошку топлотног штита.

Инсталација

Сва возила

1.

УПОЗОРЕЊЕ: Немојте пушити или ходати са запаљеном цигаретом или било којом врстом отвореног пламена док радите на или у близини предмета везаних за гориво. У таквим ситуацијама увек постоје лако запаљиве смеше које се могу запалити. Непоштовање ових упутстава може довести до повреде.

ОПРЕЗ: Опрема за убризгавање дизел горива је произведена са веома прецизним толеранцијама и веома малим зазорима. Због тога је посебно важно посматрати апсолутну чистоћу када радите са овим елементима. Увек уметните утикаче у све отворене рупе или водове.

НАПОМЕНА: Прикључци за повратно гориво на млазницама за гориво морају бити лоцирани према предњем делу возила.

НАПОМЕНА: Инсталирајте нови бакарни топлотни штит (подлошке).

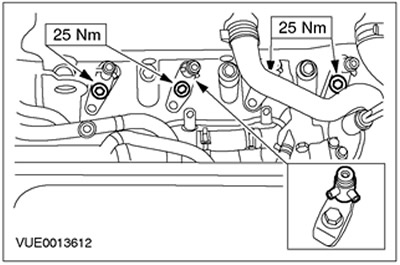

Инсталирајте ињекторе горива.

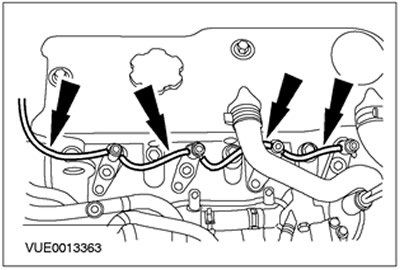

2. Инсталирајте повратне водове за гориво.




3.

ОПРЕЗ: Заштитите генератор од контаминације. Непоштовање овог упутства може довести до прераног квара генератора.

Покријте генератор материјалом који не оставља длачице да бисте спречили контаминацију.

4.

НАПОМЕНА: Инсталирајте нове водове за гориво високог притиска.

Инсталирајте водове за гориво високог притиска



5. Инсталирајте водове за гориво високог притиска и затегните их руком.



6. Уклоните материјал који не оставља длачице са генератора.

7. Пребаците прекидач за паљење у положај ИИИ (покретање мотора). Покрените мотор док чисто гориво не изађе из брадавице цеви за гориво.

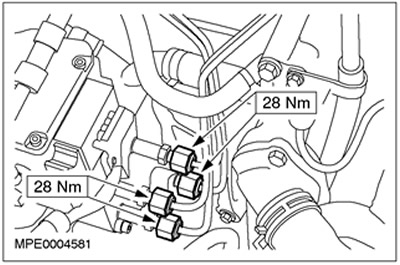

8. Затегните водове за гориво високог притиска.



Возила са накнадним хладњаком

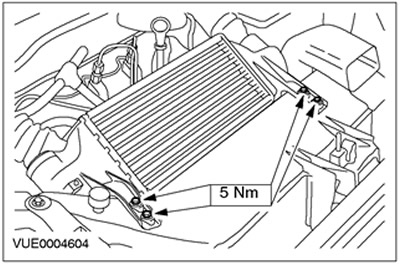

9. Инсталирајте накнадни хладњак



10. Повежите излазну цев хладњака пуњења и спојите конектор сензора температуре улазног ваздуха (IAT).



11. Повежите улазну цев хладњака ваздуха пуњења.



12. Инсталирајте дефлектор ваздуха.



13. Повежите жицу тежине акумулатора. Погледајте одељак 414-01 за више информација.
