Повлачење
Сва возила
1. Уклоните главни кочиони цилиндар. Погледајте одељак 206-06 за више информација.
Возила са функцијом стабилности курса

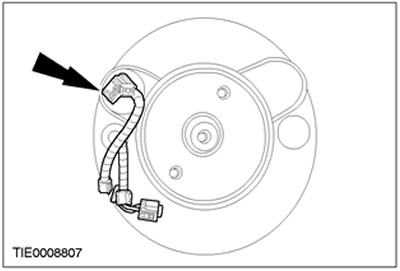

2. Одвојите утикач за електромагнетни вентил појачивача кочнице.

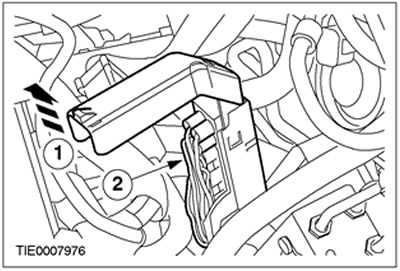

3. Одвојите утични конектор хидрауличне контролне јединице (HCU).
- 1. Отпустите браву.
- 2. Одспојите утични конектор.
4.
ОПРЕЗ: Прикључите кочиони вод како бисте спречили цурење кочионе течности и улазак прљавштине у црево.

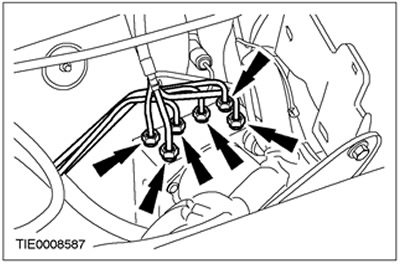

Одвојите кочионе водове од ХЦУ.

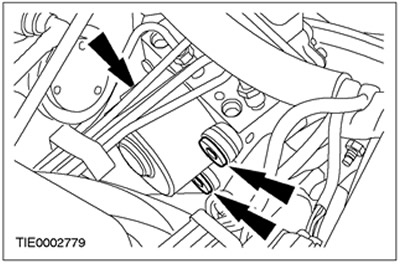

5. Уклоните ХЦУ.
Сва возила

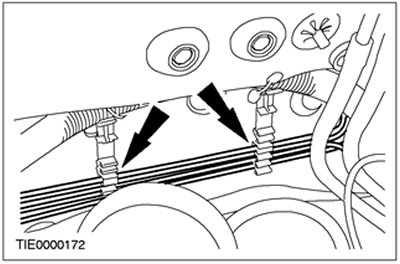

6. Ослободите кочионе цевоводе од обујмица на прегради.

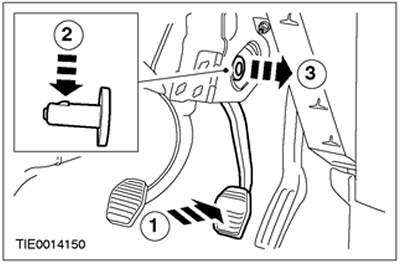

7. Одвојите потисник вакуумског појачала кочница са педале кочнице.
- 1. Притисните педалу кочнице.
- 2.Притисните клип.
- 3. Уклоните клин потисног појачивача кочнице.

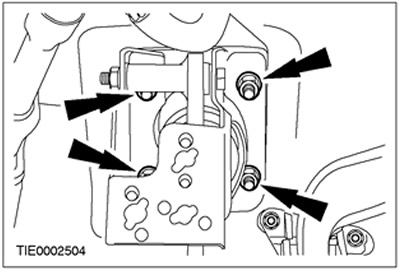

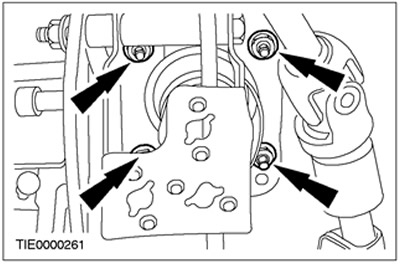

8. Одврните матице причвршћивања вакуумског појачавача кочница.
9. Уклоните вакуумски појачивач кочнице.
Инсталација
Сва возила
1.
ОПРЕЗ: Уверите се да вентил за појачавање кочнице правилно пролази кроз гумени поклопац преграде.
ОПРЕЗ: Пре уградње, уверите се да је заптивка на појачивачу кочнице правилно постављена.
Инсталирајте вакуумски појачивач кочнице.
2.
НАПОМЕНА: У овој фази немојте потпуно затегнути.
Уградите матице појачавача кочнице.
3.
ОПРЕЗ: Инсталирајте нови отвор за појачавање кочнице и прикључни пин папучице кочнице.

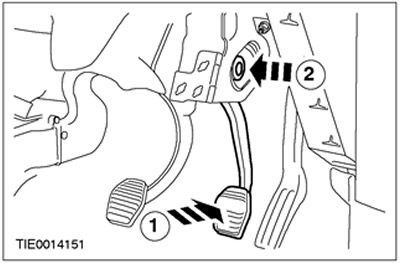

Поставите пин потисника вакуумског појачавача кочница.
- 1. Притисните педалу кочнице.
- 2. Инсталирајте потисну осовину појачивача кочнице.
Возила произведена од 01.1999.

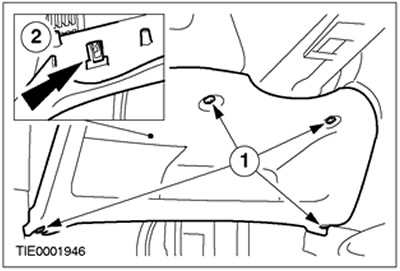

4. Одвојите доњи део инструмент табле.
- 1. Уклоните завртње.
- 2. Отпустите клип.

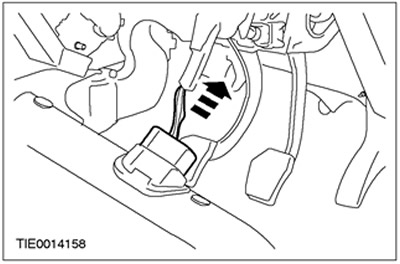

5. Искључите штекерну утичницу канала за пренос података и уклоните доњи део панела уређаја.

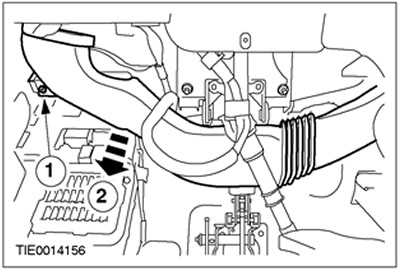

6. Уклоните ваздушни канал.
- 1.Уклоните браву.
- 2.Уклоните ваздушни канал.

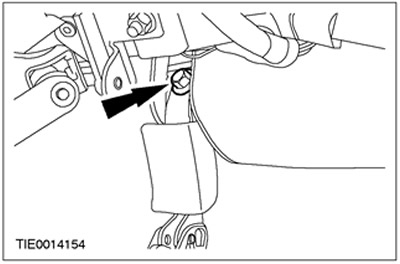

7. Отпустите вијак причвршћивања полуге повратка педале кочнице.
8.
ОПРЕЗ: Уверите се да постоји зазор између педале кочнице и повратне полуге папучице кочнице како бисте омогућили слободу кретања.
Поравнајте положај повратне полуге педале кочнице у односу на држач педале кочнице.
Сва возила

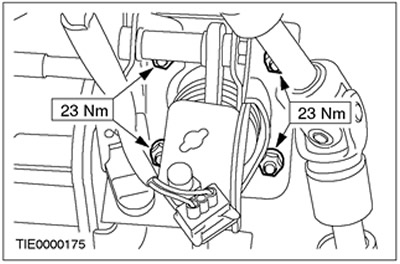

9. Затегните матице причвршћивања вакуумског појачавача кочница.
10. Док мотор ради, притисните папучицу кочнице три пута да бисте били сигурни да се педала кочнице слободно креће и да се враћа у некоришћени положај кочнице.
Возила произведена од 01.1999.

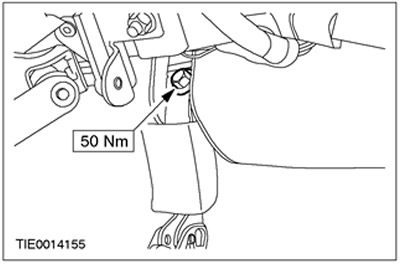

11. Затегните вијак причвршћивања полуге повратка педале кочнице.

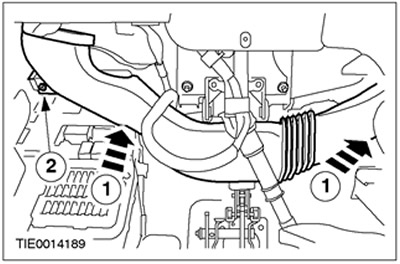

12. Инсталирајте канал.
- 1.Инсталирајте канал.
- 2. Поправите клип.
13. Прикључите конектор за везу за пренос података на доњи део инструмент табле.
14. Поставите доњи део панела уређаја.
- 1. Поправите клип.
- 2. Затегните завртањ.
Сва возила
15. Поправите кочионе цевоводе на преграду.
Возила са функцијом стабилности курса
16. Инсталирајте ХЦУ.

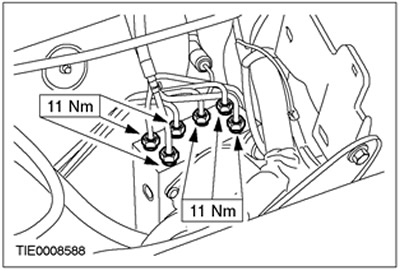

17. Повежите кочионе водове са ХЦУ.

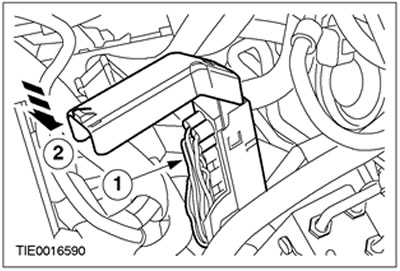

18. Повежите утикач ХЦУ.
- 1.Прикључите утикач.
- 2. Притисните резу.
19. Повежите конектор електромагнетног вентила појачивача кочнице.
20. Поставите главни кочиони цилиндар. Погледајте одељак 206-06 за више информација.
21. Уклоните ваздух из кочионог система. Погледајте одељак 206-00 за више информација.
