Садржај: Повлачење ↳ Инсталација ↳
Повлачење

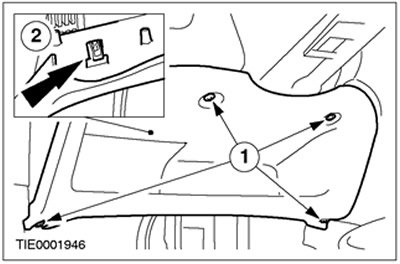

1. Одвојите доњи део инструмент табле.
- 1. Уклоните завртње.
- 2. Отпустите клип.

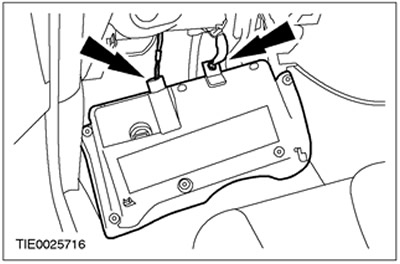

2. Уклоните доњи део инструмент табле.
- Искључите конектор везе за пренос података (DLC).
- Одвојите конектор за светло у простору за ноге (ат доступност).

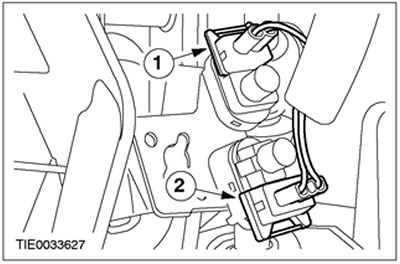

3. Одвојите утичнице од прекидача положаја педале.
- 1. Прекидач за деактивацију контроле брзине (у присуству).
- 2. Прекидач за заустављање.

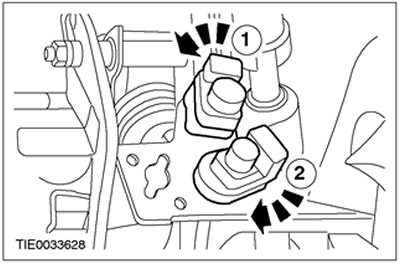

4. Уклоните прекидаче положаја педала.
- 1. Прекидач за деактивацију контроле брзине (Зелена боја) (у присуству).
- 2. Прекидач стоп светла (сива боја).

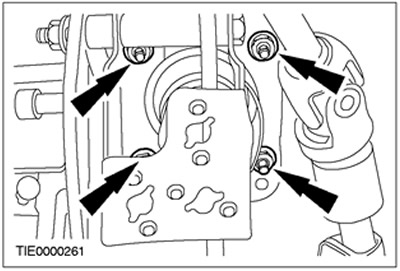

5. Уклоните матице које причвршћују појачивач вакуумске кочнице (Приказан је држач прекидача положаја квачила уклоњен ради јасноће).

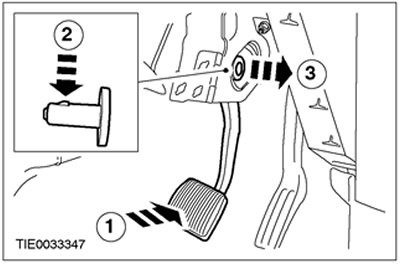

6. Одвојите потисник вакуумског појачала кочница са педале кочнице.
- 1. Притисните педалу кочнице.
- 2.Притисните клип.
- 3. Уклоните клин за појачивач кочнице и баците га ако више није потребан.

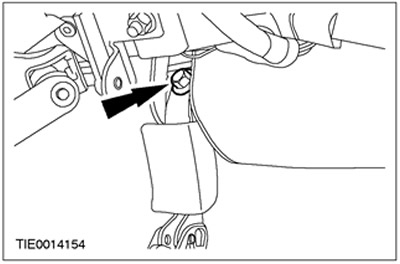

7. Изврните вијак за причвршћивање повратне полуге педале кочнице. Уклоните ваздушни канал ако је потребно.
8. Уклоните држач педале кочнице.
Инсталација
1. НАПОМЕНА: Уверите се да је педала кочнице у контакту са потисном шипком појачивача кочнице.
Инсталирајте држач педале кочнице.
2.
НАПОМЕНА: У овој фази немојте до краја затезати матице за причвршћивање појачавача кочнице.
Уградите матице појачавача кочнице (Приказан је држач прекидача положаја квачила уклоњен ради јасноће).
3.
НАПОМЕНА: У овој фази немојте до краја затезати вијак за причвршћивање повратне полуге папучице кочнице.
Поставите вијак за причвршћивање повратне полуге педале кочнице.
4.
ОПРЕЗ: Уверите се да постоји зазор између педале кочнице и повратне полуге папучице кочнице да бисте обезбедили слободу кретања.

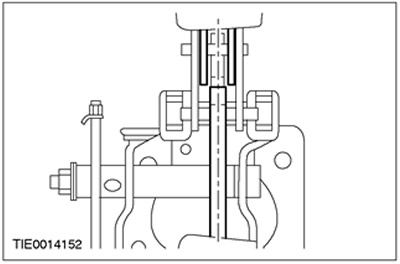

Поравнајте положај повратне полуге педале кочнице и држача педале кочнице.

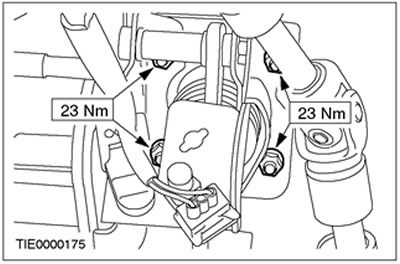

5. Затегните матице појачавача кочнице (Приказан је држач прекидача положаја квачила уклоњен ради јасноће).

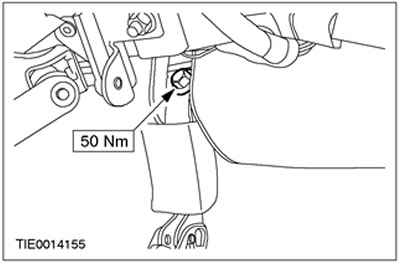

6. Затегните вијак причвршћивања повратне полуге педале кочнице. Уградите ваздушни канал ако је потребно.
7. Док мотор ради, притисните папучицу кочнице три пута да бисте били сигурни да се педала кочнице помера слободно и да се враћа у некоришћени положај кочнице.
8.
ОПРЕЗ: Инсталирајте нови клин потисника кочнице.

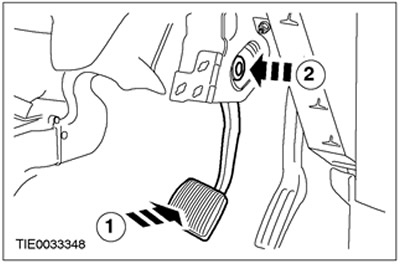

Поставите пин потисника вакуумског појачавача кочница.
- 1. Притисните педалу кочнице.
- 2. Инсталирајте потисну осовину појачивача кочнице.

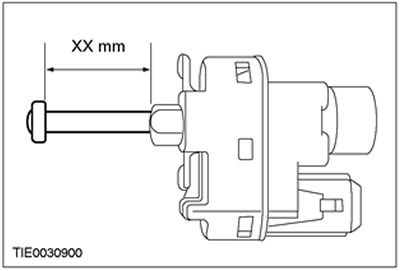

9. Потпуно извуците клипове прекидача за деактивирање контроле брзине (у присуству) и прекидач за заустављање.
- Измерите дужину клипа.
- Прекидач за деактивирање контроле брзине (Зелена боја) КСКС мм = 24 мм.
- Прекидач за заустављање (сива боја) КСКС мм = 21 мм.
10.
ОПРЕЗ: Приликом постављања прекидача, окрените прекидач кочионог светла у смеру супротном од казаљке на сату, а остале прекидаче у смеру казаљке на сату. Непоштовање овог упутства ће довести до заглављивања клипова прекидача.
ОПРЕЗ: Проверите да ли су прекидачи правилно подешени.
НАПОМЕНА: Прекидач за онемогућавање контроле брзине (у присуству) и прекидач кочионог светла се аутоматски подешавају током инсталације.
НАПОМЕНА: Благи шум и шкљоцање током подешавања прекидача за деактивацију контроле брзине (у присуству) а прекидач кочионог светла је нормалан.

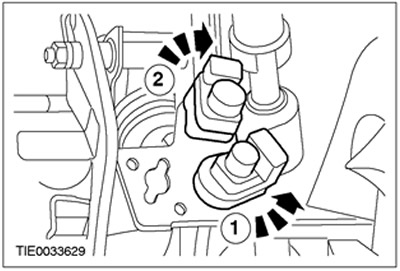

Инсталирајте прекидаче положаја педале.
- 1. Прекидач стоп светла (сива боја).
- 2. Прекидач за деактивацију контроле брзине (Зелена боја) (у присуству).
11.
НАПОМЕНА: Боје утикача и прекидача су идентичне.
Повежите утичнице прекидача педала.
- 1. Прекидач за деактивацију контроле брзине (у присуству).
- 2. Прекидач за заустављање.
12. Повежите утикач везе за пренос података (DLC) и утични конектори за осветљење простора за ноге (у присуству).
13. Поставите доње делове панела уређаја.
- 1. Поправите клип.
- 2.Уградите завртње.
(Информације за овај чланак су преузете са веб странице: «FordBook»)
