Садржај: Повлачење ↳ Инсталација ↳
Специјални алат
 | Ретрактор клипа предње чељусти 206-005 (12-014) |
Повлачење
УПОЗОРЕЊЕ: Ако кочиона течност дође у контакт са фарбом, захваћено место се мора одмах испрати хладном водом.
1. Отпустите матице точкова.
2. Подигните и подуприте возило. Погледајте одељак 100-02 за више информација.
3. Скините точак.
4. Одвојите црево кочнице од потпорног држача.

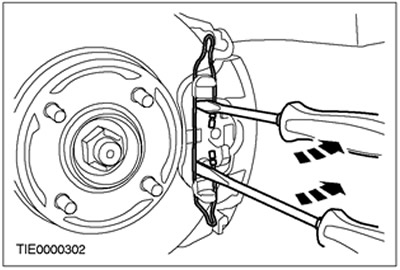

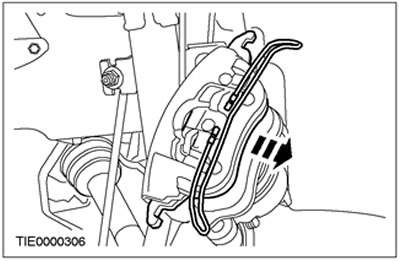

5. Одвојите спону за монтажу спољне кочионе папуче.
6.
НАПОМЕНА: Извуците чељуст да бисте ослободили клип.

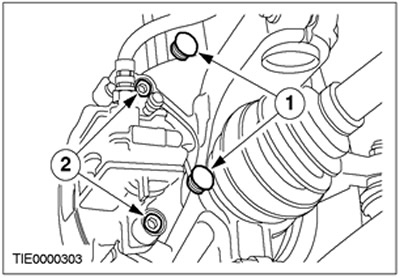

Одвојите чељуст.
- 1.Уклоните поклопце вијака.
- 2.Уклоните завртње.

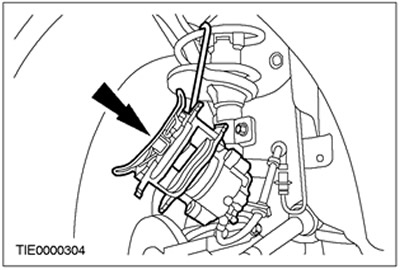

7. Окачите носач како бисте избегли притисак на црево кочнице.

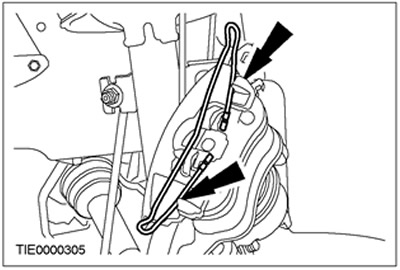

8. Подигните спону за монтажу спољне кочионе плочице преко стезних језичака са опругом.
9. Скините спољну кочиону папучу.
10. Скините унутрашњу кочиону ципелу.
Инсталација
1.

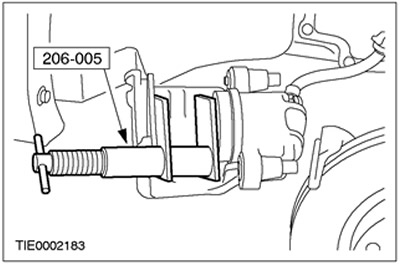

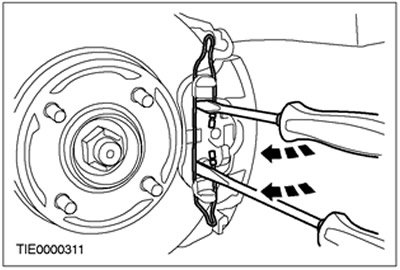

ОПРЕЗ: Ако се клип чељусти увуче у кућиште, кочиона течност ће бити истиснута из главног цилиндра кочнице.
До краја гурните клип чељусти.
2.
ОПРЕЗ: Пре инсталирања, проверите да ли је површина диска чиста.

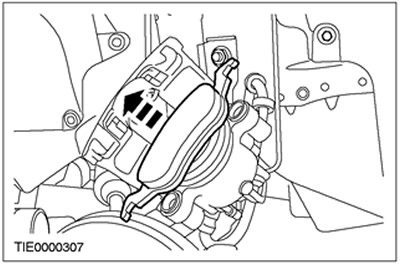

Уградите унутрашњу кочиону плочицу.
3.
ОПРЕЗ: Пре инсталирања, проверите да ли је површина диска чиста.

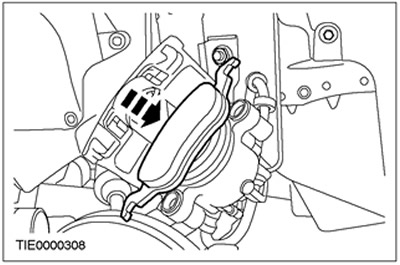

Уградите спољну кочиону плочицу.

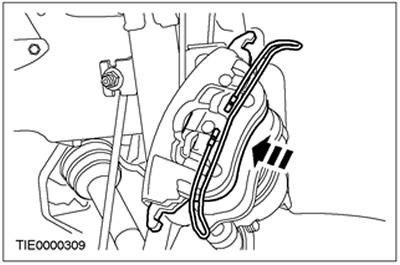

4. Гурните спољну копчу носача преко хватаљки са опругом

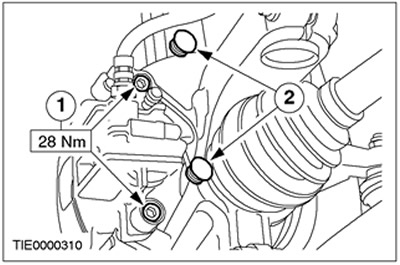

5. Инсталирајте чељуст.
- 1.Уградите завртње.
- 2.Уградите поклопце завртња.

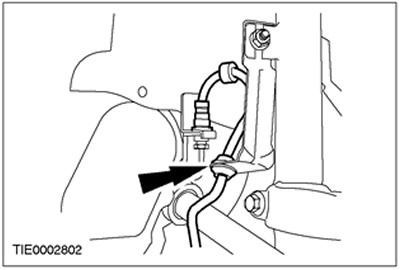

6. Инсталирајте кочионо црево на потпорни држач.
7. Поставити копчу за причвршћивање спољне кочионе плочице.

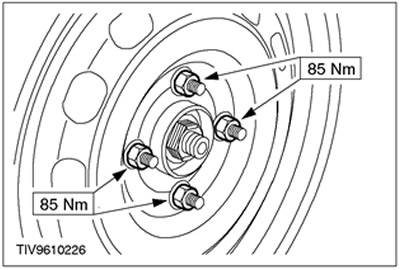

8. Инсталирајте точкове.
9. Проверите ниво кочионе течности у резервоару кочионе течности.
