Педаль сцепления снимают для замены при появлении скрипа, заедания или увеличенном люфте, а также при повреждении возвратной пружины.

Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием.

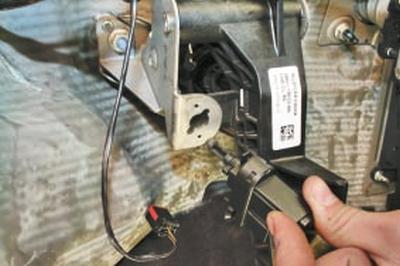

1. Снимите с кронштейна педали выключатель системы круиз-контроля.

ПРИМЕЧАНИЕ: Поскольку педаль сцепления снимают для замены, придется переставлять переключатель круиз-контроля на новую педаль. Для удобства работы лучше снять его непосредственно на автомобиле.

2. Отсоедините от кронштейна педали держатель жгута проводов и отведите жгут в сторону.

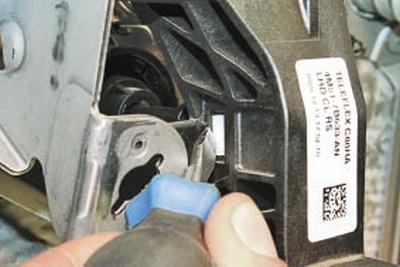

3. Утопите отвёрткой в пазы педали два фиксатора (второй фиксатор расположен с противоположной стороны педали и на фото не виден) вилки толкателя главного цилиндра привода выключения сцепления.

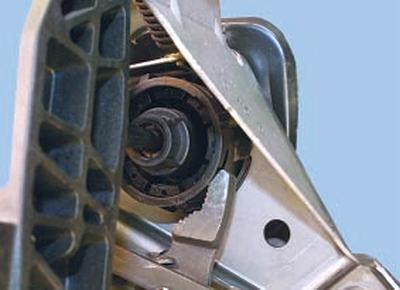

4. Захватив раздвижными пассатижами фланец главного цилиндра привода выключения сцепления, поверните цилиндр против часовой стрелки примерно на 60° до момента совпадения выступов на его фланце с вырезами в отверстии кронштейна педали.

5. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка и снимите педаль.

6. Для замены оттяжной пружины педали отцепите ее отогнутые концы от рычага педали и кронштейна.

7. Установите детали в порядке, обратном снятию.
