Зміст: Зняття ↳ Встановлення ↳
Зняття
1. Потрібний 32 мм гайковий ключ особливої форми для відгвинчування муфти від маточини. Гайковий ключ повинен мати товщину 5 мм і вигнутий, щоб зачепитися за грані стопорної гайки. Гайкові ключі, призначені для цього, продаються в автомагазинах (см рисунок 5.1). Зауважте, що на відміну від муфт, встановлених на більшості автомобілів Ford, агрегат, встановлений на Ford Transit Diesel має звичайне праве різьблення, і відгвинчується нормальним способом.
Малюнок 5.1. 32 мм ключ для відгвинчування муфти вентилятора.
2. Накиньте гайковий ключ на гайку муфти, і відгвинтіть агрегат від маточини водяного насоса (див. малюнок 5.2а,б). Щоб шків не провертався при знятті зчеплення, утримуйте його за допомогою ремонтного ключа. Якщо необхідно, легке постукування по гайковому ключі допоможе звільнити муфту.
3. Знявши вузол, відгвинтіть лопаті вентилятора від муфти відгвинчуванням чотирьох фіксуючих болтів.

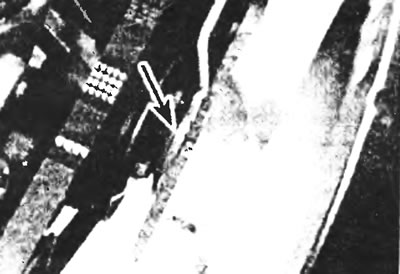

Малюнок 5.2а. Накиньте ключ на гайку муфти вентилятора.

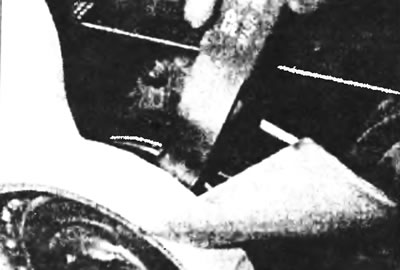

Малюнок 5.2б....і відкрутіть муфту від валу вентилятора.
Встановлення
4. Установка проводиться у порядку, зворотному зняттю.
