Коробка передач типа G
Снятие
1. Затянув стояночный тормоз, поддомкратьте переднюю часть автомобиля и установите на опоры.
2. Со стороны кабины отвинтите винты, крепящие резиновый чехол с фиксирующим колпачком к днищу, и снимите чехол вверх по рычагу.
3. Забравшись под автомобиль, отсоедините пружину от рычага переключения передач и от кронштейна коробки передач.
4. Сдвинув нижнее защитное покрытие вверх по рычагу, отвинтите пластиковый фиксирующий колпачок рычага переключения передач от коробки передач, воспользовавшись подходящим по размеру зажимным ключом (см. рис. 2.4). Отделите рычаг от коробки передач и вытащите его через низ автомобиля.

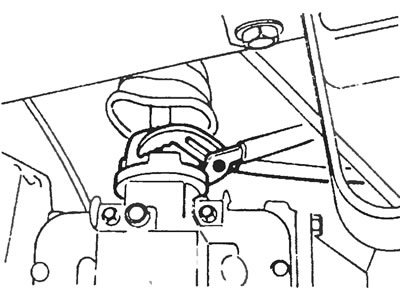

Рис. 2.4. Коробка передач типа G: Отвинтите пластиковый фиксирующий колпачок рычага переключения передач от коробки передач, воспользовавшись подходящим по размеру зажимным ключом
Установка
5. Установка производится в порядке, обратном снятию.
Коробка передач типа N
Снятие
6. Затянув стояночный тормоз, поддомкратьте переднюю часть автомобиля и установите на опоры.
7. Со стороны кабины отвинтите головку рычага переключения передач и отвинтите винты, крепящие резиновый чехол и крышку к днищу. Снимите чехол, сдвинув его вверх по рычагу переключения передач.
8. Отвинтите винты, крепящие нижнее защитное покрытие к заслонке селектора коробки передач, и снимите защитное покрытие с рычага, потянув его вверх.
9. Забравшись под автомобиль, отвинтите три болта, крепящие рычаг переключения передач к его кулисе. Отделите рычаг от коробки передач и вытащите его через низ автомобиля (см. рис. 2.9).

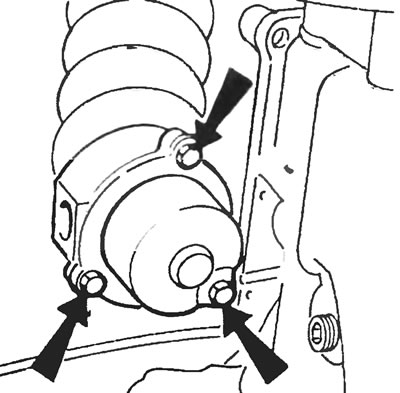

Рис.2.9. Коробка передач типа N: Отвинтите три болта и снимите рычаг переключения передач с коробки передач
Установка
10. Установка производится в порядке, обратном снятию.
Коробка передач МТ75
Снятие
11. Со стороны кабины отделите резиновое защитное покрытие и резиновый чехол от днища и снимите их вверх по рычагу.
12. Отвинтите три болта Torx, крепящие рычаг к коробке передач, отделите рычаг и снимите его (см. рис. 2.12).

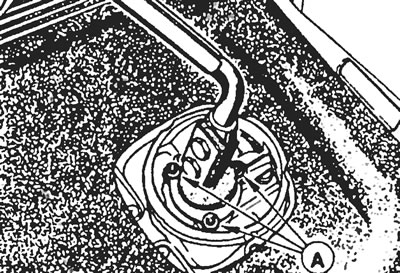

Рис.2.12. На коробке передач МТ75: Отвинтите три болта Torx (А) и снимите рычаг переключения передач.
Установка
13. Установка производится в порядке, обратном снятию. Правильное расположение резинового чехла рычага переключения передач обозначено словами "Top Rear".
