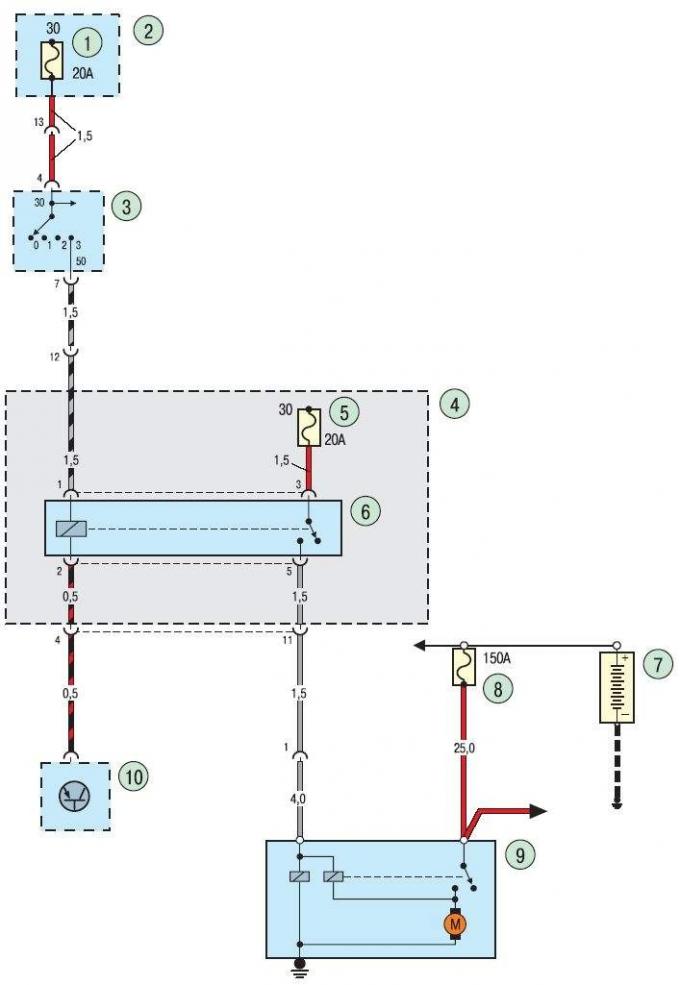

Дијаграм 5. Прикључци система за покретање мотора

1, 5 - осигурач 20 А; 2, 4 - монтажни блок осигурача и релеја; 3 - прекидач (закључати) паљење; 6 - релеј стартера; 7 - батерија; 8 - топљиви уметак 150 А; 9 - стартер; 10 - електронска управљачка јединица мотора и мењача
