Резервоар за гориво — уклањање и уградња

Повлачење

УПОЗОРЕЊЕ: Немојте пушити нити дозволити да буду присутне запаљене цигарете или било који отворени пламен када радите на или у близини елемената који садрже гориво. У таквим ситуацијама увек постоје лако запаљиве смеше које се могу запалити. Непоштовање ових упутстава може довести до личних повреда.

УПОЗОРЕЊЕ: Овај поступак се односи на руковање горивом. Увек будите свесни могућности прскања горива и поштујте мере предострожности за гориво. Непоштовање ових упутстава може довести до личних повреда.

УПОЗОРЕЊЕ: Систем за довод горива остаје под притиском дуго времена након искључивања контакта. Смањите притисак горива пре почетка било какве поправке. Непоштовање ових упутстава може довести до личних повреда.

1. Отпустите притисак у систему за довод горива. Погледајте одељак 310-00 за више информација.

2. Испразните гориво из резервоара за гориво. Погледајте одељак 310-00 за више информација.

3. Подигните и подуприте возило. Погледајте одељак 100-02 за више информација.

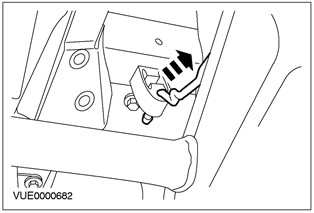

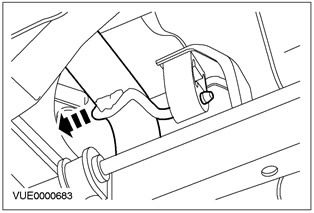

4. Одвојите издувну цев од носача задњег вешања.



5. Одвојите издувну цев од вешалице.



6. Одвојите средишњи пригушивач од ванбродског носача.

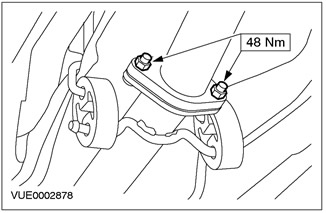

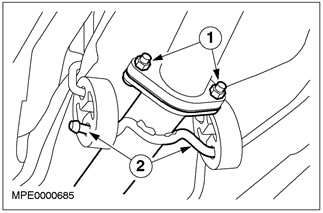

7. Одвојите издувну цев.

• 1. Уклоните матице.
• 2. Одвојите издувну цев од два носача.

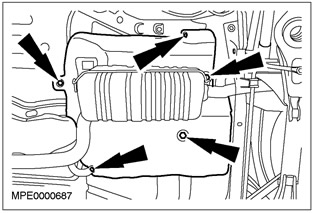

8. Уклоните топлотни штит.

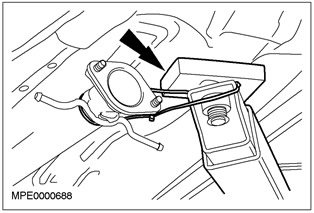

9. Причврстите издувну цев у одговарајући положај.



10.

ОПРЕЗ: Када уклањате отворе за вентилацију резервоара за гориво и водове за пуњење, немојте користити алате са оштрим ивицама да бисте уклонили водове. Непоштовање овог упутства може довести до оштећења цевовода.

НАПОМЕНА: Да бисте поставили траке за причвршћивање у жељени положај, означите положај њихове уградње пре уклањања.

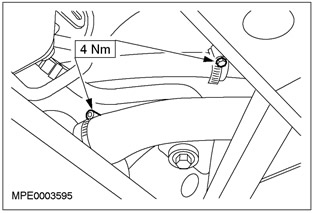

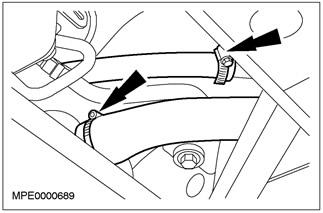

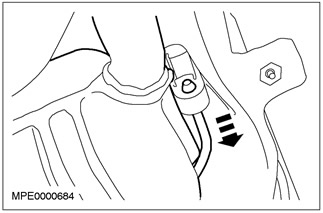

Одвојите отвор резервоара за гориво и цеви за пуњење.

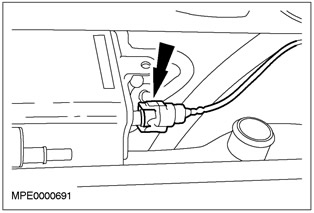

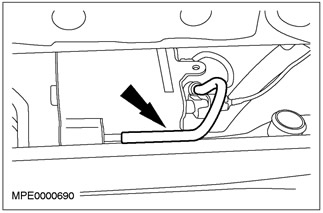

11. Одвојите цев за паре горива од угљеничног филтера система за контролу испарења горива.



12. Одвојите цев за паре горива од угљеничног филтера.



13.

НАПОМЕНА: Користите туп предмет да притиснете стезаљку.

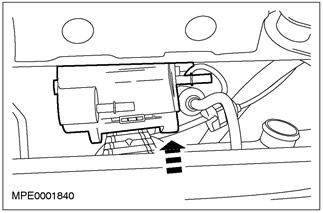

Притисните копчу за закључавање филтера са угљеним угљем.



14. Уклоните угљени филтер система за контролу паре горива.

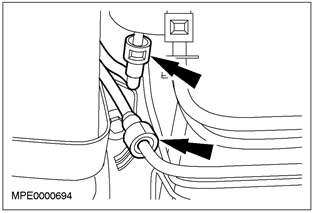

15. Одвојите прикључке водова за гориво. Погледајте одељак 310-00 за више информација.



16.

ОПРЕЗ: Да бисте спречили оштећење доње спољашње површине резервоара за гориво, ставите одговарајући материјал за паковање испод резервоара када га подупирете.

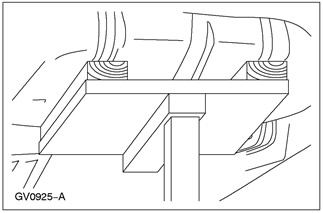

Поставите одговарајућу дизалицу испод резервоара за гориво.

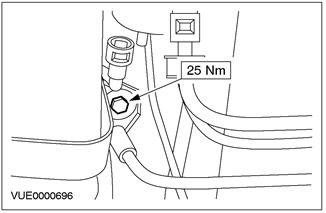

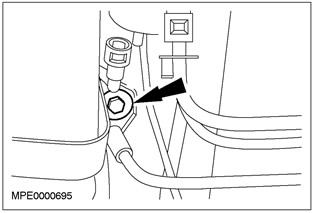

17. Изврните вијак за причвршћивање обруча резервоара за гориво.



18.

ОПРЕЗ: Приликом спуштања резервоара за гориво уверите се да нема превеликог напрезања у цевоводима за гориво и прикључцима цеви за гориво.

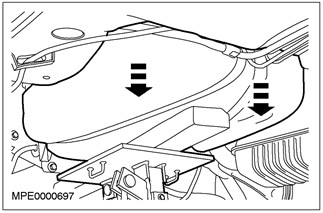

Делимично спустите резервоар за гориво.

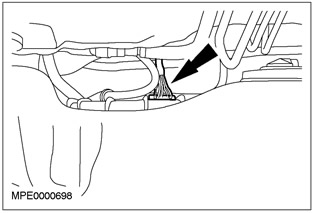

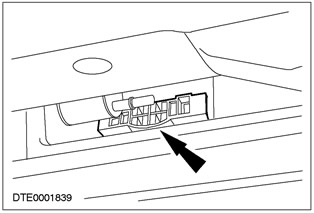

19. Искључите електрични конектор пумпе за гориво.



20. Уклоните резервоар за гориво.

21. Ако инсталирате нови резервоар за гориво, уклоните запорни вентил са старог резервоара (приликом превртања), цеви за пуњење и вентилацију и инсталирајте ове предмете на нови резервоар.

Инсталација

УПОЗОРЕЊЕ: Немојте пушити нити дозволити да буду присутне запаљене цигарете или било који отворени пламен када радите на или у близини елемената који садрже гориво. У таквим ситуацијама увек су присутне лако запаљиве паре које се могу запалити. Непоштовање ових упутстава може довести до личних повреда.

НАПОМЕНА: Када постављате резервоар за гориво, уверите се да водови за гориво нису савијени или прикљештени.

1.

НАПОМЕНА: Обујмице за држање линије за пуњење и одзрачивање морају се поново поставити у исти положај са које су уклоњене.

Поново инсталирајте елементе обрнутим редоследом.
