Садржај: Повлачење ↳ Инсталација ↳
Специјални алат
 | 307-415 Алат за поравнање сензора опсега преноса |
Повлачење

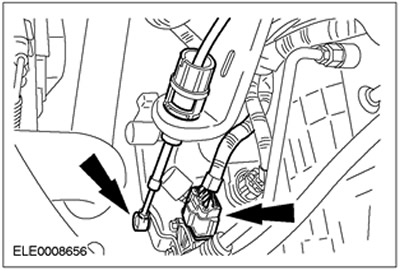

1. Одвојите утични конектор сензора опсега мењача (TR) и одвојите кабл ручице мењача.
2.
НАПОМЕНА: Ако не држите ручицу мењача док отпуштате или затежете полугу ручне осовине, обртни момент ће се пренети на ТР прекидач и механизам за мењање.

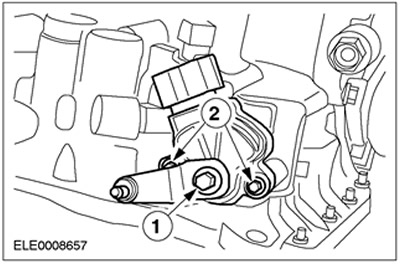

Уклоните ТР сензор (ради јасноће је приказан аутоматски мењач у блоку са погонском осовином).
- 1. Уклоните ручну ручицу за управљање.
- 2. Изврните завртње.
Инсталација
1.
НАПОМЕНА: Ако не држите ручицу мењача док отпуштате или затежете полугу ручне осовине, обртни момент ће се пренети на ТР прекидач и механизам за мењање.
НАПОМЕНА: У овој фази немојте до краја затезати завртње.

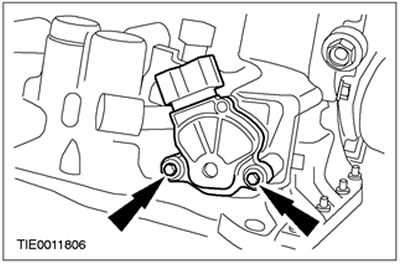

Инсталирајте ТР сензор (ради јасноће је приказан аутоматски мењач у блоку са погонском осовином).

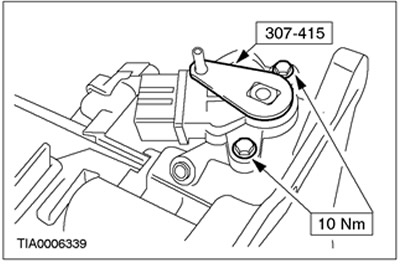

2. Помоћу специјалног алата, поравнајте ТР сензор и затегните завртње.
3.
ОПРЕЗ: Немојте користити пнеуматске алате на овом вијку. Држите ручицу док притежете вијак ручне полуге, непоштовање овог упутства може довести до оштећења осовине ручне полуге.

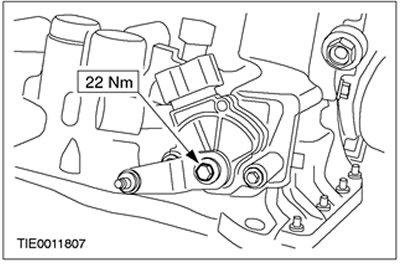

Инсталирајте ручну ручицу за управљање.
4.
ОПРЕЗ: Проверите да ли је контролна полуга у «3», као и на положају «D».

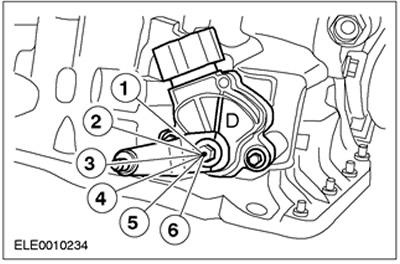

Подесите ручицу ручне контроле према положају «D» ТР сензор.
- 1. «1» Ниска 1. брзина
- 2. «2» Ниска 2. брзина
- 3. «D» Пренос кретања
- 4. «N» неутрална позиција
- 5. «R» Ход уназад
- 6. «P» паркинг опрема
- трудна «D» ознаке на ручици ручне контроле су поравнате са ознакама на ТР сензору.
5. Повежите кабл ручице мењача и спојите конектор ТР сензора.
