Помоћ при паркирању

Возила произведена до 10.2001

Пос.	Резервни део бр	Име
1	-	Дисплеј за помоћ при паркирању и звучник
2	-	Сензори за помоћ при паркирању
3	-	Осигурач за помоћ при паркирању
4	-	Модул за помоћ при паркирању

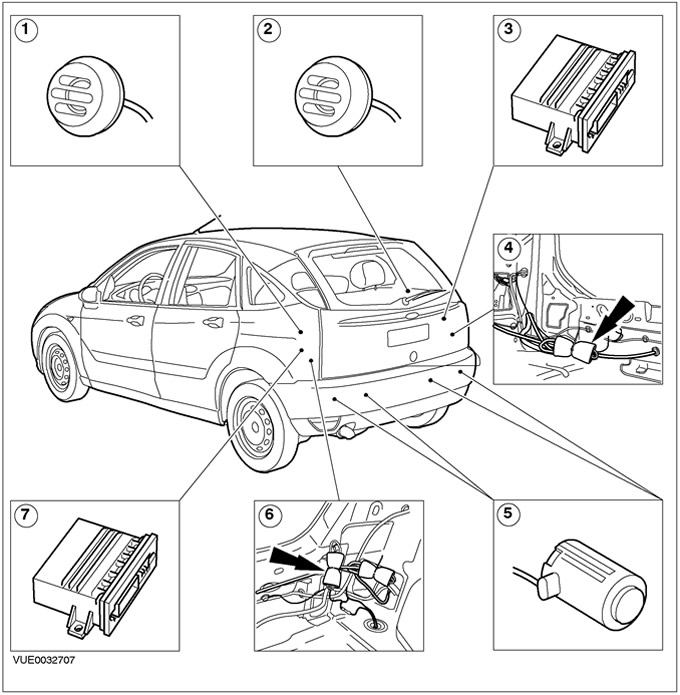

Возила произведена од 10.2001

Пос.	Резервни део бр	Име
1	-	Звучник за помоћ при паркирању - 3-врата, 5-врата и караван "
2	-	Звучник за помоћ при паркирању - 4 врата
3	-	Модул за помоћ при паркирању - 4 врата
4	-	Осигурач за помоћ при паркирању - 4 врата
5	-	Сензори за помоћ при паркирању - сва возила
6	-	Осигурач за помоћ при паркирању - 3-врата, 5-врата и караван "
7	-	Модул помоћи при паркирању - 3 врата, 5 врата и караван "

Прекидач светла за вожњу уназад

Прекидач светла за вожњу уназад обезбеђује улаз који омогућава модулу за помоћ при паркирању да одреди када је задња помоћ при паркирању активирана.

Принципи рада (возила произведена до 10.2001)

Систем помоћи при паркирању детектује препреке иза возила када се активира улазни сигнал за бирање степена преноса уназад који се шаље модулу помоћи при паркирању. Модул помоћи при паркирању то чини тако што израчунава растојање до објекта користећи четири сензора за помоћ при паркирању постављена у задњи браник. Сензори могу да открију препреке у радијусу од приближно 1,5 м од задњег дела возила. Звучник јединице за дисплеј и звучник модула за помоћ при паркирању који се налази на украсном делу Ц-стуба емитују испрекидано звучно упозорење и одговарајуће ЛЕД лампице упозорења светле (LED), показујући растојање до објекта. Интервал између звучних сигнала се смањује, а број упаљених ЛЕД лампица упозорења се повећава како се возило приближава објекту. Када се детектује објекат у кругу од 30 цм од сензора, тон упозорења постаје непрекидан и све ЛЕД диоде упозорења трепћу.

Погледајте упутство за употребу за опис рада дисплеја и звучника за помоћ при паркирању.

ЛЕД лампице упозорења за помоћ при паркирању светле, а звучник за помоћ при паркирању емитује кратак звучни сигнал као тест система када је контакт окренут у положај ИИ и укључена брзина уназад. Систем се активира сваки пут када се паљење пребаци у положај ИИ и када се убаци степен преноса уназад. Систем помоћи при паркирању се деактивира када се поништи избор брзине за вожњу уназад или ако се открије квар на једном од четири сензора за помоћ при паркирању или у модулу за помоћ при паркирању. Ако се открије квар док је систем помоћи при паркирању активиран, систем ће то указати укључивањем две црвене лампице упозорења и непрекидним звучним сигналом из звучника за помоћ при паркирању. Ако се открије кратак спој у осигурачу модула за помоћ при паркирању, систем то показује звучним сигналом из звучника за помоћ при паркирању у трајању од три секунде након чега следи пауза од три секунде. Ова секвенца се понавља све док се избор брзине за вожњу уназад не поништи.

Принципи рада (возила произведена после 10.2001)

Систем помоћи при паркирању детектује препреке иза возила када се активира улазни сигнал за бирање степена преноса уназад који се шаље модулу помоћи при паркирању. Модул помоћи при паркирању то чини тако што израчунава растојање до објекта користећи четири сензора за помоћ при паркирању постављена у задњи браник. Сензори могу да открију препреке у радијусу од приближно 1,5 м од задњег дела возила.

Звучник за помоћ при паркирању, који се налази на облоги Ц стуба, емитује повремено звоно упозорења. Интервал између звучних сигнала се смањује како се возило приближава објекту. Када се детектује објекат у кругу од 30 цм од сензора, тон упозорења постаје непрекидан.

Погледајте упутство за употребу за опис рада звучника за помоћ при паркирању.

Звучник за помоћ при паркирању емитује кратак звучни сигнал као тест система када је контакт окренут у положај ИИ и укључена брзина уназад. Систем се активира сваки пут када се паљење пребаци у положај ИИ и када се убаци степен преноса уназад. Систем помоћи при паркирању се деактивира када се поништи избор брзине за вожњу уназад или ако се открије квар на једном од четири сензора за помоћ при паркирању или у модулу за помоћ при паркирању. Ако се открије квар када је систем помоћи при паркирању активиран, систем то сигнализира непрекидним звучним сигналом из звучника за помоћ при паркирању. Ако се открије кратак спој у осигурачу модула за помоћ при паркирању, систем то показује звучним сигналом из звучника за помоћ при паркирању у трајању од три секунде након чега следи пауза од три секунде. Ова секвенца се понавља све док се избор брзине за вожњу уназад не поништи.
