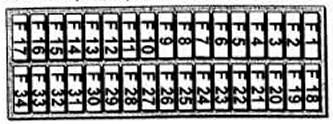

Локација осигурача на централној јединици
| № | Тренутни | Заштићено коло |
| 1 | 10А | Задња лампа за маглу |
| 2 | - | - |
| 3 | 10А | Десна габарита светла. |
| 4 | - | - |
| 5 | 15А | Лева дуга светла |
| 6 | 10А | Десно дуго светло Десно помоћно светло |
| 7 | 3А | ЕЕЦ ИВ систем управљања мотором |
| 8 | 10А | Лева габарита светла |
| 9 | 30А | Против блокирања кочница |
| 10 | 30А | Систем за прање фарова |
| 11 | 10А | Осветљење и алармне лампе |
| 12 | 7.5А | Ваздушни јастук |
| 13 | 20А | Вентил за хладно стартовање, систем управљања мотором, вентил за искључивање горива |
| 14 | 10А | сензор кисеоника |
| 15 | 10А | Леве помоћне крмаче |
| 16 | 20А | Завојница за паљење |
| 17 | 10А | Десно помоћно светло |
| 18 | 30А | Електрични прозори и шибер |
| 19 | - | - |
| 20 | 25А | грејач вентилатор |
| 21 | 3А | АБС модул |
| 22 | 30А | вентилатор хладњака |
| 23 | 15А | Грејана предња седишта |
| 24 | 20А | Мотор брисача, пумпа за прање |
| 25 | 30А | Против блокирања кочница |
| 26 | 10А | Показивач правца, светла за вожњу уназад |
| 27 | 25А | Грејање задњег стакла, спољашњи ретровизори |
| 28 | 15А | Звучни сигнал, трепћући сигнал опасности |
| 29 | 15А | Унутрашње осветљење, сат, радио, упаљач |
| 30 | 20А | Систем централног закључавања, електрично подесива седишта |
| 31 | 15А | Предња светла за маглу |
| 32 | 15А | Систем климатизације |
| 33 | 20А | Пумпа за гориво |
| 34 | 15А | Грејани млазници за прање ветробрана Стоп светла |
Додатни осигурачи (у моторном простору)
| № | Тренутни | Заштићено коло |
| А | 80 | Доведите каблове до главне кутије са осигурачима |
| ИН | 60 | Доведите каблове до главне кутије са осигурачима |
| ВИТХ | 60 | Доведите каблове до главне кутије са осигурачима |
| D | 40/50 | Вентилатор |
| Е | 50 | Грејање ветробрана и задњег стакла |
| F | 50 | Грејачи (дизел) |
Прикључци уземљења
- Г1001 Предњи десни стуб
- Г1002 Предњи десни стуб
- Г1004 На левој страни преграде моторног простора
- Г1008 Са леве предње стране моторног простора
- Г1009 На предњој десној страни моторног простора
- Г1010 На прегради моторног простора
- Г1012 На десној страни моторног простора
- Г1017 На мотору
- Г1019 На предњој десној страни моторног простора
- Г1020 На левој предњој страни моторног простора
- Г1022 Предњи леви стуб
- Г1024 На десној страни пртљажника
- Г1025 Иза инструмент табле
- Г1028 Иза инструмент табле (кабриолет)
- Г1046 Испод задњег десног светла
- Г1047 Испод централне конзоле
- Г1050 На задњим вратима (цомби)
- Г1063 На задњим вратима (цомби)
- Г1070 На задњем делу аутомобила
- Г1072 Десни задњи стуб (комби)
- Г1076 Предњи леви стуб
- Г7878 Десна страна
- Г1100 Предњи десни стуб
