Лампы ближнего и дальнего света фар, указателей поворота и стояночного освещения расположены в корпусе фары. При неисправной лампе необходимо снять всю фару в комплекте. Перед заменой лампы наружного освещения проверьте соответствующую электрическую цепь и предохранитель и выключите соответствующий выключатель. Не касайтесь стеклянной колбы галогеновой лампы пальцами. Загрязнения от рук испаряются и осаждаются на рефлекторе, в результате чего освещение ухудшается. Возникшие по неосторожности пятна протрите чистой безворсовой тряпкой или спиртом.



ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Выключите свет.

2. Откройте капот.

3. Поднимите облицовку радиатора вверх и снимите ее.

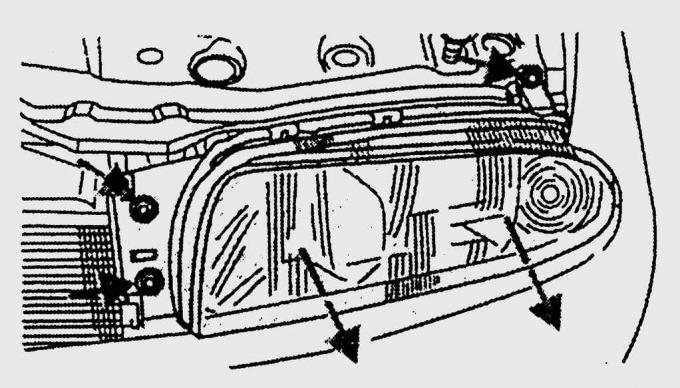

Рис. 15.15. Расположение винтов крепления и направление снятия фары


4. Отверните три болта и снимите фару с передней панели (рис. 15.15).

5. Отожмите фиксаторы и отсоедините контактный разъем.

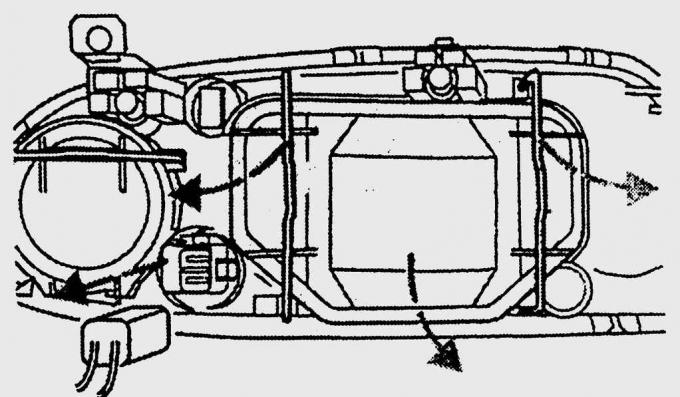

Рис. 15.16. Направления отжатия проволочных скоб и снятия крышки с задней части фары

6. Отожмите в стороны две проволочные скобы и снимите крышку с задней части фары (рис. 15.16).

После замены лампы установка фары проводится в последовательности, обратной снятию.

Замена лампы ближнего света фар


1. Отсоедините от лампы контактный разъем.

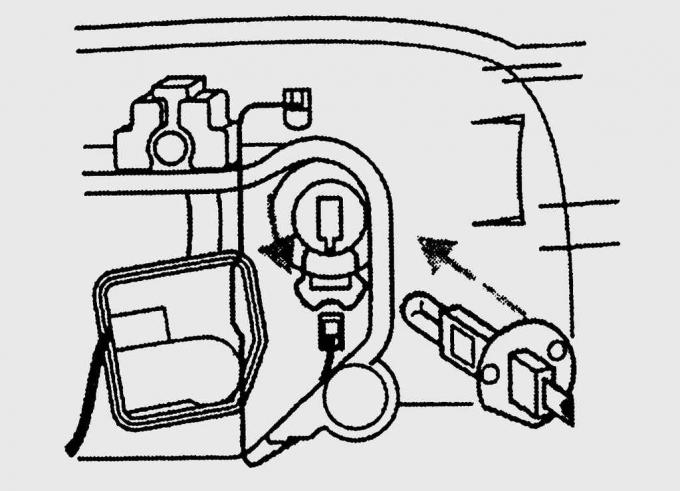

Рис. 15.17. Замена лампы ближнего света фар

2. Сожмите пружинные зажимы крепления лампы и откиньте их в сторону (рис. 15.17).

3. Извлеките лампу из рефлектора фары.

4. Взяв новую лампу за цоколь, установите ее таким образом, чтобы цоколь установился точно в канавки рефлектора.


Замена лампы дальнего света фар


1. Отсоедините от лампы контактный разъем.



Рис. 15.18. Замена лампы дальнего света фар

2. Сожмите пружинные зажимы крепления лампы и откиньте их вниз (рис. 15.18).

3. Извлеките лампу из рефлектора фары.

4. Взяв новую лампу за цоколь, установите ее таким образом, чтобы цоколь установился точно в канавки рефлектора.



ПРАКТИЧЕСКИЕ СОВЕТЫ

Регулировка света фар после каждой замены лампы

Так как при замене лампы фары может нарушиться положение рефлектора, перед заменой ламп установите автомобиль перед темной стеной и мелом обведите поток света. После замены лампы сравните новый поток света с предварительно отмеченным на стене. Если регулировка света фар нарушена, отрегулируйте его в автомастерской.
