Снятие
1. Отсоедините конец троса закрепленный на зубчатом сегменте педали сцепления.
2. Освободите зажим оси педали сцепления и снимите педаль с оси.
3. Отделите от педали зубчатый сегмент и возвратную пружину, снимите заглушки оси педали. Замените изношенные или поврежденные детали.
5. Модели с автоматической регулировкой: снимите фиксаторы, извлеките собачку и пружину (см. рис. 3.5). Извлеките две втулки, затем извлеките зубчатый сегмент регулятора и пружину, на более новых моделях -зубчатый сектор.

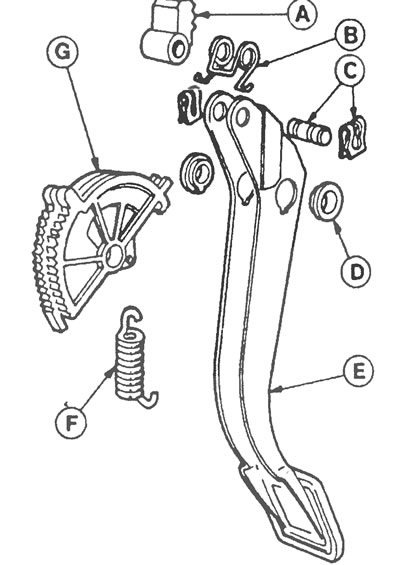

Рис. 3.5. Педаль сцепления и детали автоматического регулятора: А - Собачка, В - Пружина, С - Стержень и зажим, D - Втулка педали, Е - Педаль сцепления, F - Возвратная пружина зубчатого сегмента, G - Зубчатый сегмент.
6. Осмотрите внимательно все детали и, при необходимости, замените.
Установка
7. Модели с автоматической регулировкой: установите собачку, пружину, ось и фиксатор. Правильно разместив пружину и собачку на стержне, установите их вместе со стержнем на педаль согласно рисункам (см. рис. 3.7,а,б). Закрепите стержень двумя зажимами.

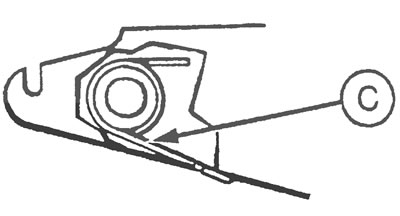

Рис. 3.7,а. Правильное расположение пружины собачки (С) относительно педали сцепления - собачка не показана для наглядности.

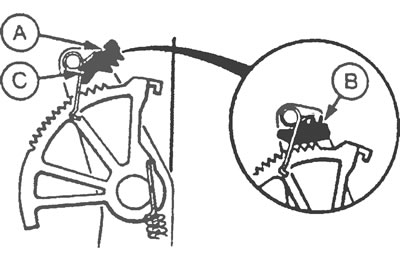

Рис. 3.7,б. Установка собачки педали сцепления: А - Правильная установка, В - Неправильная установка, С - Собачка
Закрепите возвратную пружину на зубчатом сегменте так, чтобы ее более длинный конец смотрел на сегмент и, установив сегмент с пружиной на педаль, закрепите короткий конец пружины на педали.
8. Модели с ручной регулировкой: закрепите зубчатый сектор на педали.
9. Поставьте на педаль новые заглушки.
10. Модели с автоматической регулировкой: поднимите собачку и проверните сегмент так, чтобы зубцы собачки сцеплялись с зубчатой частью сегмента, закрепите возвратную пружину на педали.
11. Установите собранную педаль на ось и закрепите ее зажимом. Несколько раз нажмите на педаль для регулировки натяжения троса сцепления.
