Кућиште грејача — демонтажа и монтажа

Демонтажа

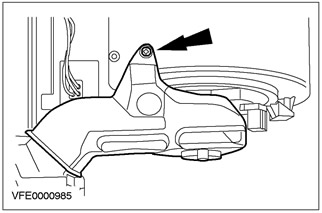

1. Отпустите црево за вентилацију у нивоу пода. Одвојите црево.

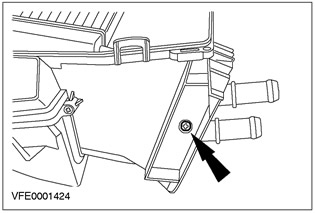

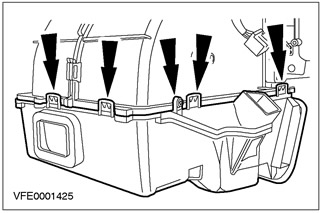

2. Одвојите делове кућишта грејача/измјењивача топлоте.

• Одврните два вијка.
• Отпустите седам резова.

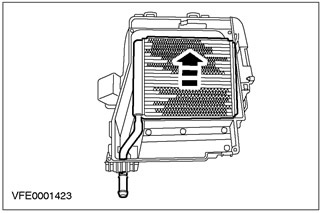

3. Уклоните измењивач топлоте.



4. Уклоните измењивач топлоте.

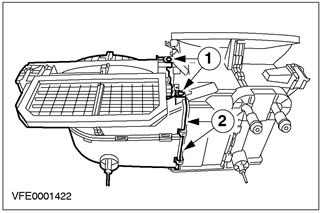

5. Одвојите делове кућишта грејача/духала.

• 1. Одврните два вијка.
• 2. Отпустите четири резе.

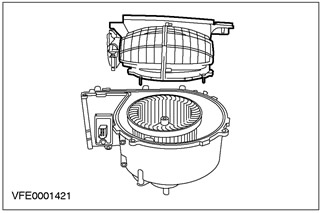

6. Одвојите делове кућишта вентилатора/рециркулацијског вентилатора.

• Отпустите девет брава.

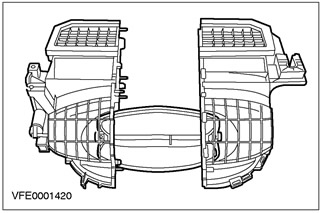

7. Раставите кућиште за рециркулацију ваздуха. Отпустите пет резова.

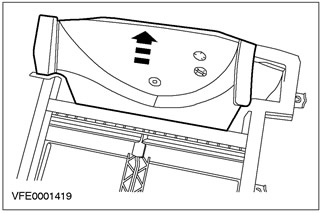

8. Уклоните ваздушну преграду.

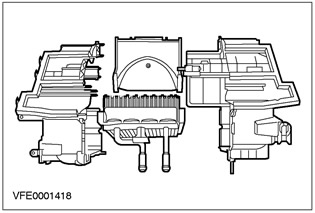

9. Одвојите кућиште грејача/испаривача. Отпустите једанаест бравица.

Скупштина

1.

НАПОМЕНА: Проверите током монтаже да ли су вођице правилно постављене.

НАПОМЕНА: Ако кућиште није било правилно заптивено током монтаже или су резе поломљене, користите челичне копче као замену.

Поново инсталирајте елементе обрнутим редоследом.
