Садржај: Повлачење ↳ Инсталација ↳
Специјални алат
 | Ретрактор клипа задње чељусти 206-012 (12-006) |
Општа опрема: Стезаљка кочионог црева.
Повлачење
1.
УПОЗОРЕЊЕ: Ако кочиона течност дође у контакт са фарбом, захваћено место се мора одмах испрати хладном водом.
Отпустите матице точкова.
2. Подигните и подуприте возило. Погледајте одељак 100-02 за више информација.
3. Скините точак.

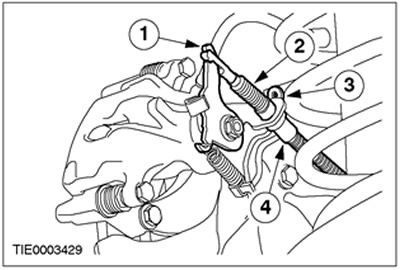

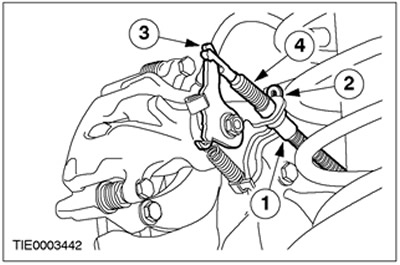

4. Одвојите кабл ручне кочнице.
- 1. Повуците ручицу паркирне кочнице.
- 2. Одвојите кабл од ручице ручне кочнице.
- 3. Уклоните копчу омотача кабла.
- 4.Уклоните кабл и омотач кабла.

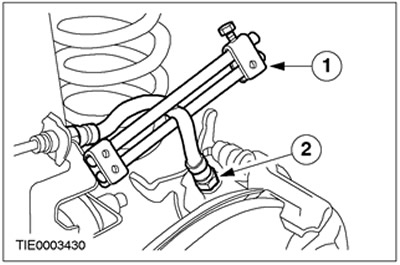

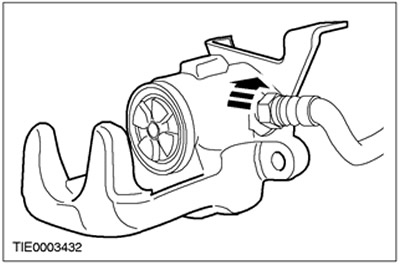

5. Отпустите затезање кочионог црева.
- 1. Стегните кочионо црево помоћу стезаљке.
- 2. Олабавите прикључак брадавице кочионог црева.

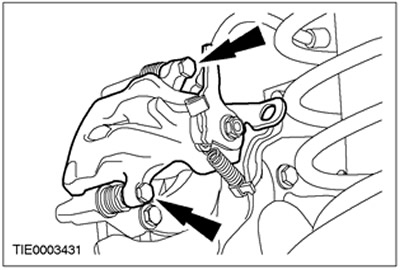

6. Одспојите ослонац.

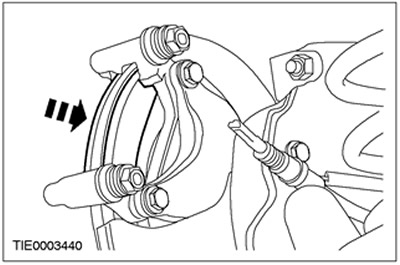

7. Уклоните кочионе плочице.

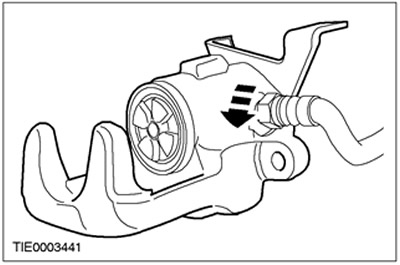

8. Одвојите ослонац од кочионог црева. Прикључите кочионо црево да бисте спречили цурење кочионе течности и улазак прљавштине.

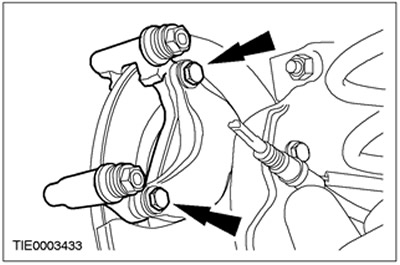

9. Уклоните анкер плочу.
Инсталација

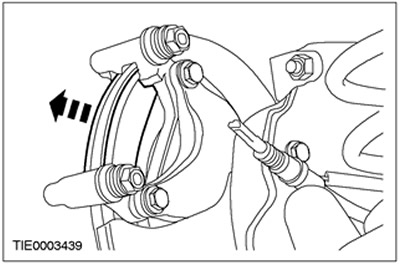

1. Инсталирајте анкер плочу.
2. Спојите ослонац на кочионо црево, без затезања прикључка.
3.
ОПРЕЗ: Ако су клипови увучени у кућиште, кочиона течност може бити истиснута из главног цилиндра кочнице.

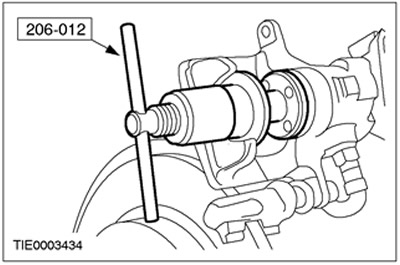

Помоћу специјалног алата потпуно увуците клип чељусти.
4. Инсталирајте кочионе плочице.
5.
НАПОМЕНА: Уверите се да су опруге кочионе папуче правилно постављене на чељусти.

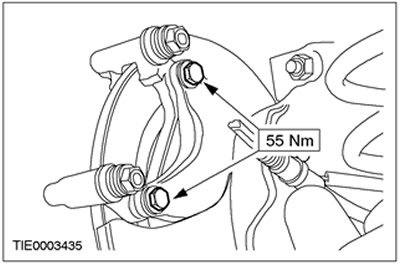

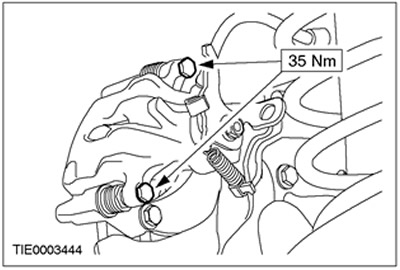

Инсталирајте подршку.

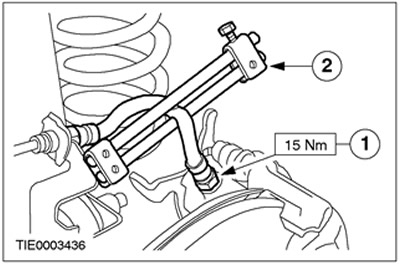

6. Затегните спој кочионог црева и чељусти.
- 1. Затегните спојницу кочионог црева.
- 2.Уклоните обујмицу кочионог црева.
7. Повежите кабл ручне кочнице.
- 1.Поставите кабл и омотач кабла у жељени положај.
- 2. Инсталирајте стезаљку за кабл.
- 3. Повуците ручицу паркирне кочнице.
- 4.Прикључите кабл на ручицу ручне кочнице.

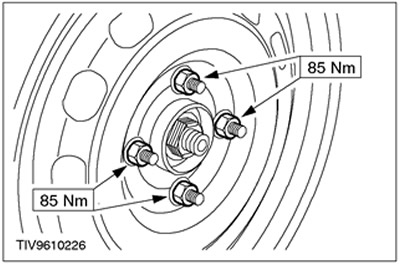

8. Инсталирајте точкове.
9. Уклоните ваздух из кочионог система. Погледајте одељак 206-00 за више информација.
