Пинпоинт тестови (возила од 08.2000 до 08.2001)

И1: ПРОВЕРИТЕ ЛЕД ПРЕКИДАЧА ПРОЗОРА ВОЗАЧА ВРАТА

1 Укључите положај.

• Да ли светле ЛЕД диоде прекидача електричних прозора на вратима возача?

→ Да

Проверите валидност рекламације купца.

→ Не

Идите на И2 са 3 врата, 5 врата и вагон са 4 врата: ПОПРАВКА Круг 15-ДА5 (зелено/наранџасто). ПРОВЕРИТЕ да ли систем исправно ради.

И2: ПРЕГЛЕДАЈТЕ МОТОР ЗАДЊИХ БРИСАЧА

1 Укључите брисач задњег стакла.

• Да ли брисач задњег стакла ради исправно?

→ Да

ПОПРАВКА кола 15-ДА5 (зелено/наранџасто). ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА кола 15-КА28 (зелено/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

Ј1: ПРОВЕРИТЕ ДА ЛИ НАПОН ПАЉЕЊА КОЈИ СЕ НАПОСТАВЉА НА ПРЕКИДАЧ ЗА ПРОЗОР НЕ РАДИ

НАПОМЕНА: Уверите се да закључавање прекидача задњег стакла није активирано.

1 Укључите положај.

• Да ли је укључена ЛЕД лампица прекидача за нефункционисање прозора?

→ Да

Идите на Ј2.

→ Не

Идите на Ј6.

Ј2: ПРОВЕРИТЕ РАД НЕАКТИВНОГ ПРОЗОРА ОД ПРЕКИДАЧА ЗА ПОКРИВАЊЕ ПРОЗОРА НА ВОЗАЧЕВИМ ВРАТИМА

1 Притисните прекидач за подизање прозора на возачевим вратима.

• Да ли нерадни електрични прозор исправно ради?

→ Да

Прозор возача са електричним подизањем прозора. ПРОВЕРИТЕ легитимност жалбе купца. Сви сувозачеви прозори са електричним прозорима, идите на Ј3.

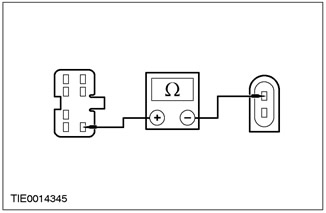

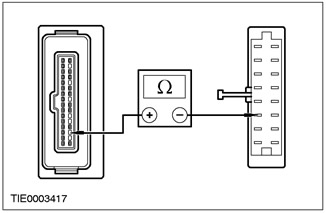

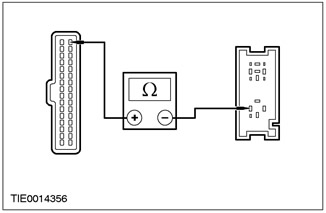

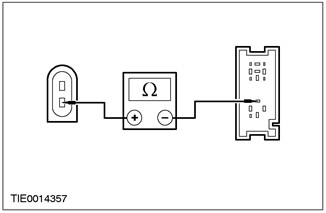

Ј3: ПРОВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ ДВОСТРУКОГ ПРЕКИДАЧА ПРОЗОРА И КРУГ ЗА ПОДИЗАЊЕ МОТОРА

1 Искључите мотор регулатора стакла у празном ходу.

2 Искључите прекидач који не ради.

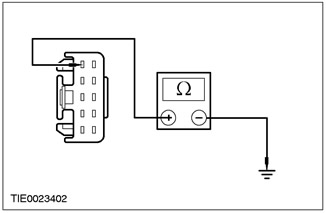

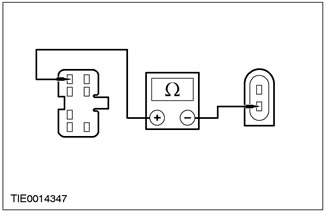

3 Измерите отпор између:

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 5 Ц485 прекидача прозора сувозача који не ради, коло 31С-АЈ55Б (Црна црвена), страна ожичења и пин 3 Ц735 мотора регулатора електричног стакла, коло 31С-АЈ55А (Црна црвена), са стране електричне инсталације.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 5 Ц482 лијева задња сувозачка врата не раде прекидач прозора, коло 31С-АЈ46Б (црно бели), страна ожичења и пин 3 Ц736 мотора регулатора електричног стакла, коло 31С-АЈ46А (црно бели), са стране електричне инсталације.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 5 Ц483 десна задња сувозачка врата не раде кола прекидача електричног прозора 31С-АЈ46Б (црно бели), страна ожичења и пин 3 Ц737 мотора регулатора електричног стакла, коло 31С-АЈ46А (црно бели), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Ј4.

→ Не

ПОПРАВКА кола 31С-АЈ55Б (Црна црвена); или електрично коло 31С-АЈ46Б (црно бели). ПРОВЕРИТЕ да ли систем исправно ради.

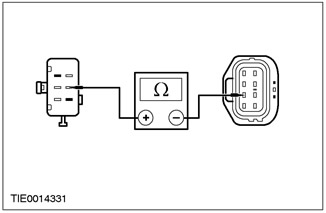

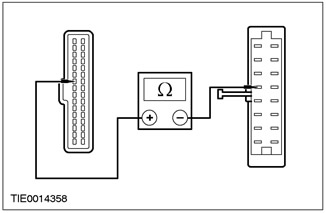

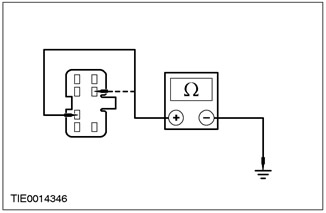

Ј4: ПРЕВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ ПРЕКИДАЧА ПРОЗОРА НЕ РАДИ И КРУГ ЗА ИСПАЂИВАЊЕ МОТОРА

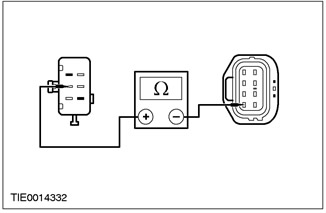

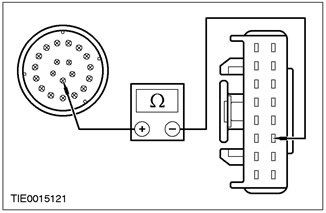

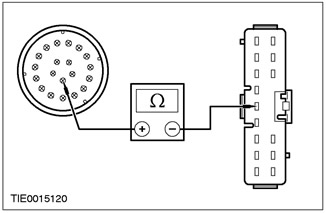

1 Измерите отпор између:

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 2 Ц485 прекидач прозора сувозача не ради, коло 31С-АЈ54Б (црно/зелено), страна ожичења и пин 4 Ц735 мотора регулатора електричног стакла, коло 31С-АЈ54А (црно/зелено), са стране електричне инсталације.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 2 Ц482 лијева задња сувозачка врата не раде кола прекидача електричног подизача прозора 31С-АЈ63Б (црно/зелено), страна ожичења и пин мотора регулатора стакла 4Ц736, коло 31С-АЈ63А (црно/плаво), са стране електричне инсталације.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 2 Ц483 десна задња сувозачка врата не раде кола прекидача електричног подизача прозора 31С-АЈ63Б (црно/плаво), страна ожичења и пин 4 Ц737 мотора регулатора електричног стакла, коло 31С-АЈ63А (црно/плаво), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Ј5.

→ Не

ПОПРАВКА кола 31С-АЈ54Б (црно/зелено); или електрично коло 31С-АЈ63Б (црно/зелено); или електрично коло 31С-АЈ63Б (црно/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

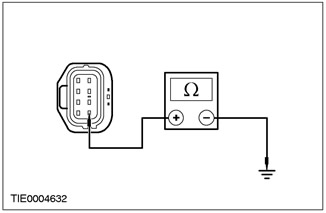

Ј5: ПРЕГЛЕДАЈТЕ КРУГ Уземљења МОТОРА РЕГУЛАТОРА ПРОЗОРА

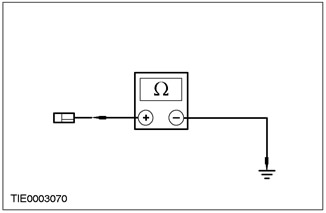

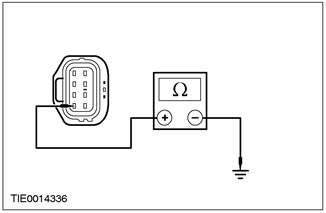

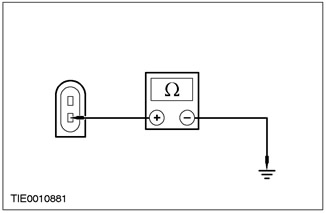

1 Измерите отпор између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 8 Ц734 мотор регулатора стакла возача у празном ходу, коло 31-АЈ26 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 8 Ц735 електромотора регулатора неисправног прозора сувозача, коло 31-АЈ27 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 8 Ц736 неисправног мотора регулатора стакла, лево задње сувозачево стакло, коло 31-АЈ31 (црн), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 8 Ц737 десног задњег сувозачевог стакла не ради мотор регулатора стакла, коло 31-АЈ31 (црн), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Проверите валидност рекламације купца.

→ Не

ПОПРАВКА кола 31-АЈ26 (црн); или електрично коло 31-АЈ27 (црн); или електрично коло 31-АЈ31 (црн). ПРОВЕРИТЕ да ли систем исправно ради.

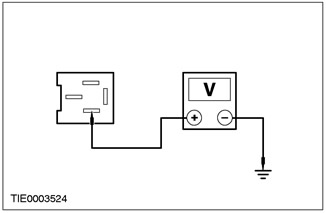

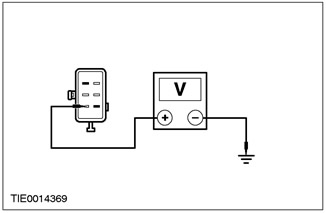

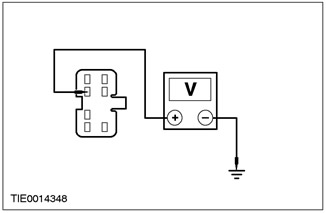

Ј6: ПРОВЕРИТЕ НАПОН НА ПРЕКИДАЧУ ЗА УКЉУЧИВАЊЕ ПРОЗОРА НЕ РАДИ

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите прекидач који не ради.

3 Укључите положај.

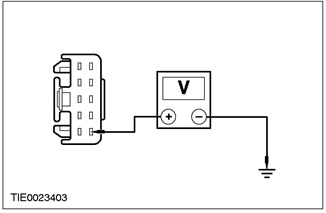

4 Измерите напон између:

НАПОМЕНА: Приказан је прекидач за електрично подизање прозора сувозача.

НАПОМЕНА:Прозор возача са електричним прозором

- пин 13 Ц484 прекидач стакла возача не ради, коло 15-ЛХ14 (зелено жута), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 1 Ц485 прекидача прозора сувозача који не ради, коло 15-ЛХ31 (зелено/плаво), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 1 Ц482 лијева задња сувозачка врата не раде коло прекидача електричног прозора 15-ЛХ36 (зелено/црвено), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 1 Ц483 десна задња сувозачка врата не раде коло прекидача електричног прозора 15-ЛХ36 (зелено/црвено), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

Идите на Ј7.

→ Не

Идите на Ј14.

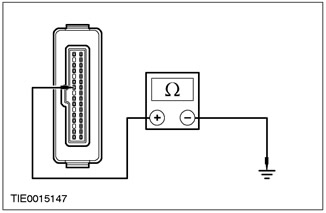

Ј7: ПРЕГЛЕДАЈТЕ КОЛО УЗЕЉЕЊА ПРЕКИДАЧА ПРОЗОРА

1 Унесите позицију ИСКЉУЧЕНО.

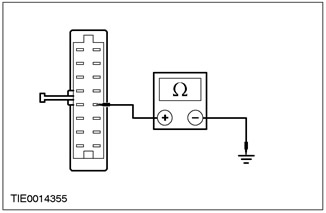

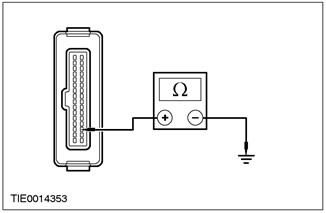

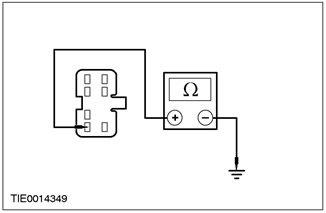

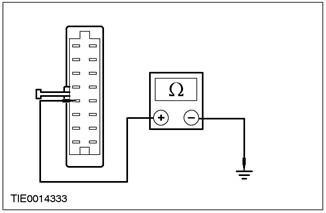

2 Измерите отпор између:

НАПОМЕНА: Приказан је прекидач за подизање прозора за возача.

НАПОМЕНА:Прозор возача са електричним прозором

- пин 4 Ц484 нефункционалног прекидача прозора на возачевим вратима, коло 31-АЈ7 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 6 Ц485 прекидача прозора сувозача који не ради, коло 31-АЈ18 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 6 Ц482 прекидача нефункционалног прозора на левим задњим сувозачевим вратима, коло 31С-АЈ32 (црно/наранџасто), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 6 Ц483 прекидача нефункционалног прозора десних задњих сувозачевих врата, коло 31С-АЈ32 (црно/наранџасто), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Проверите валидност рекламације купца.

→ Не

ПОПРАВКА кола 31-АЈ7 (црн); или електрично коло 31-АЈ18 (црн); или електрично коло 31С-АЈ32 (црно/наранџасто) или 31С-АЈ14 (црно/наранџасто); или електрично коло 31С-АЈ32 (црно/наранџасто) или 31С-АЈ24 (црно/жуто). ПРОВЕРИТЕ да ли систем исправно ради.

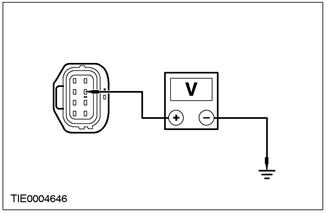

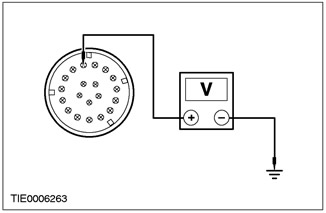

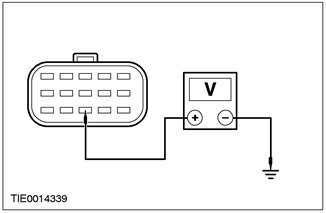

Ј8: ПРОВЕРИТЕ НАПОН НА КОНЕКТОРУ ВРАТА СА ЕЛЕКТРИЧНИМ ПРОЗОРОМ НЕ РАДИ

1 Унесите позицију ИСКЉУЧЕНО.

2 Одспојите конектор на вратима електричног прозора.

3 Укључите положај.

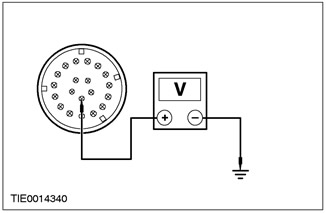

4 Измерите напон између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 9 Ц42 возачева врата са неисправним електричним прозором, електрично коло 29-АЈ26 (наранџасто/жуто), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 9 Ц44 врата сувозача са нефункционалним електричним прозором, електрично коло 29-АЈ27 (наранџасто/бело), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 9 Ц45 лева задња сувозачка врата са нефункционалним електричним прозором, коло 29-АЈ13 (наранџасто/плаво), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 9 Ц46 десна задња сувозачка врата са неисправним електричним прозором, електрично коло 29-АЈ23 (наранџасто/бело), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

Идите на Ј9.

→ Не

ПОПРАВКА кола 29-АЈ26 (наранџасто/жуто); или електрично коло 29-АЈ27 (наранџасто/бело); или електрично коло 29-АЈ13 (наранџасто/плаво); или електрично коло 29-АЈ23 (наранџасто/бело). ПРОВЕРИТЕ да ли систем исправно ради.

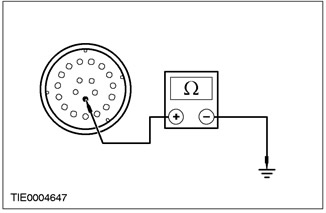

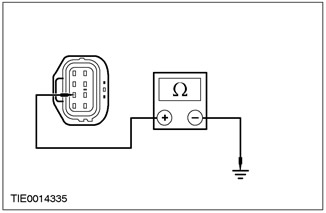

Ј9: ПРЕГЛЕДАЈТЕ КРУГ Уземљења МОТОРА РЕГУЛАТОРА ПРОЗОРА

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите мотор регулатора стакла у празном ходу.

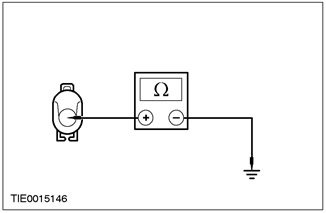

3 Измерите отпор између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 8 Ц734 мотор регулатора стакла возача у празном ходу, коло 31-АЈ26 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 8 Ц735 електромотора регулатора неисправног прозора сувозача, коло 31-АЈ27 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 8 Ц736 неисправног мотора регулатора стакла, лево задње сувозачево стакло, коло 31-АЈ31 (црн), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 8 Ц737 десног задњег сувозачевог стакла не ради мотор регулатора стакла, коло 31-АЈ31 (црн), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Ј10.

→ Не

ПОПРАВКА кола 31-АЈ26 (црн); или електрично коло 31-АЈ27 (црн); или електрично коло 31-АЈ31 (црн). ПРОВЕРИТЕ да ли систем исправно ради.

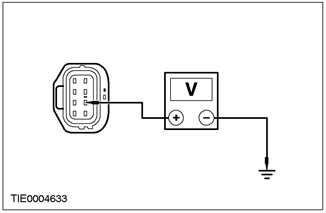

Ј10: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПАЈ НА КОНЕКТОР МОТОРА ПОДЕШАВАЧА ПРОЗОРА ИССКЉУЧЕН

1 Повежите конектор врата са електричним прозором који не ради.

2 Укључите положај.

3 Измерите напон између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 7 Ц734 мотор регулатора стакла возача у празном ходу, коло 29-АЈ26 (наранџасто/жуто), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 7 Ц735 електромотора регулатора неисправног прозора сувозача, коло 29-АЈ27 (наранџасто/бело), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 7 Ц736 електромотора регулатора неисправног електричног прозора левог задњег сувозачевог стакла, коло 29-АЈ31 (наранџасто/плаво), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 7 Ц737 десног задњег сувозачевог стакла не ради мотор регулатора стакла, коло 29-АЈ31 (наранџасто/плаво), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

Идите на Ј11.

→ Не

ПОПРАВКА кола 29-АЈ26 (наранџасто/жуто); или електрично коло 29-АЈ27 (наранџасто/бело); или електрично коло 29-АЈ31 (наранџасто/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

Ј11: ПРЕГЛЕД ОТВОРЕНОГ КРУГА ЗА ПОДИЗАЊЕ КОНТРОЛНОГ МОТОРА ПРОЗОРА У НЕЗАВИСНОМ

1 Унесите позицију ИСКЉУЧЕНО.

2 Притисните прекидач мотора регулатора електричних прозора у положај ГОРЕ.

3 Измерите отпор између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 3 Ц734 возач стакла не ради мотор регулатора стакла, коло 31С-АЈ41 (Црна црвена) LHD ([црно/наранџасто] РХД), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 3 Ц735 електромотора регулатора нефункционалног прозора сувозача, коло 31С-АЈ55А (Црна црвена), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 3 Ц736 електромотора регулатора неисправног електричног прозора левог задњег сувозачевог стакла, коло 31С-АЈ46А (црно бели), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 3 Ц737 десног задњег сувозачевог стакла не ради мотор регулатора стакла, коло 31С-АЈ46А (црно бели), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Ј12

→ Не

ПОПРАВКА кола 31С-АЈ41 (Црна црвена) LHD ([црно/наранџасто] РХД); или електрично коло 31С-АЈ55А (Црна црвена) или 31С-АЈ55Б (Црна црвена); или електрично коло 31С-АЈ46А (Црна црвена); или електрично коло 31С-АЈ46А (црно бели) или 31С-АЈ46Б (црно бели). ПРОВЕРИТЕ да ли систем исправно ради.

Ј12: ПРЕГЛЕД ДА ЛИ ЈЕ ОТВОРЕНО У КРУГОМ ДОЉЕ УПРАВЉАЧКОГ ПРОЗОРА

1 Притисните прекидач мотора регулатора електричног стакла који није у функцији у положај ДОЉЕ.

2 Измерите отпор између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 4 Ц734 мотор регулатора стакла возача у празном ходу, коло 31С-АЈ40 (црно/зелено) LHD ([црно/плаво] РХД), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 4 Ц735 електромотора регулатора нефункционалног прозора сувозача, коло 31С-АЈ54А (црно/зелено), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 4 Ц736 неисправан мотор регулатора електричног стакла, лево задње сувозачево стакло, коло 31С-АЈ63А (црно/плаво), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 4 Ц737 десног задњег сувозачевог стакла не ради мотор регулатора стакла, коло 31С-АЈ63А (црно/плаво), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Ј13.

→ Не

ПОПРАВКА кола 31С-АЈ40 (црно/зелено) LHD ([црно/плаво] РХД); или електрично коло 31С-АЈ54А (црно/зелено) или 31С-АЈ54Б (црно/зелено); или електрично коло 31С-АЈ63А (црно/плаво) или електрично коло 31С-АЈ63Б (црно/зелено). ПРОВЕРИТЕ да ли систем исправно ради.

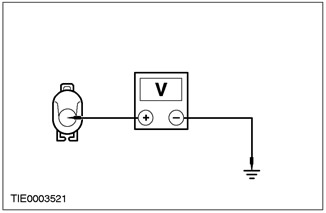

Ј13: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА ДО МОТОРА РЕГУЛАТОРА ПРОЗОРА ИССКЉУЧЕНО

1 Измерите напон између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 2 Ц734 прозор возача не ради мотор регулатора стакла, коло 15-АЈ26 (зелено жута), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 2 Ц735 електромотора регулатора нефункционалног прозора сувозача, коло 31С-АЈ27А (зелено/бело), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 2 Ц736 левог задњег сувозачевог стакла не ради мотор регулатора стакла, коло 31С-АЈ13А (зелено/плаво), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 2 Ц737 десног задњег сувозачевог стакла не ради мотор регулатора стакла, коло 31С-АЈ31А (зелено/плаво), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

УГРАДИТЕ нови мотор регулатора прозора. За више информација погледајте Мотор регулатора прозора који је доступан у овом одељку. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА кола 15-АЈ26А (зелено жута); или електрично коло 31С-АЈ27А (зелено/бело) или 31С-АЈ54Б (црно/зелено); или електрично коло 31С-АЈ31А (зелено/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

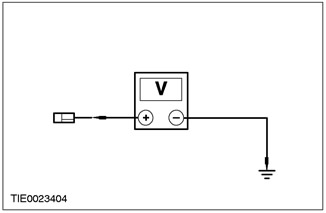

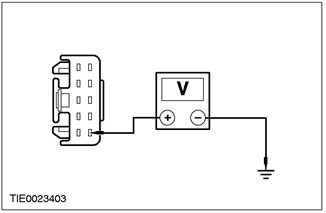

Ј14: ПРОВЕРИТЕ НАПОН НА КОНЕКТОРУ ВРАТА СА ЕЛЕКТРИЧНИМ ПРОЗОРОМ КОЈИ НЕ РАДИ

1 Одспојите конектор на вратима електричног прозора.

2 Измерите напон између:

НАПОМЕНА: Приказан је конектор за Б стуб.

НАПОМЕНА:Прозор возача са електричним прозором

- пин 15 Ц42 возачева врата са неисправним електричним прозором, електрично коло 15-АЈ26 (зелено жута) LHD (коло 15-АЈ27 [зелено/бело] РХД), на страни А стуба и тло.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 15 Ц44 врата сувозача са неисправним електричним прозором, електрично коло 15-АЈ27 (зелено/бело) LHD (коло 15-АЈ26 [зелено/жуто] РХД), на страни А стуба и тло.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 13 Ц45 лева задња сувозачка врата са нефункционалним електричним прозором, електрично коло 15-АЈ13 (зелено/плаво), на страни Б стуба, и земља.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 13 Ц46 десна задња сувозачка врата са нефункционалним електричним прозором, електрично коло 15-АЈ13 (зелено/плаво), на страни Б стуба, и земља.

• Да ли је напон већи од 10 В?

→ Да

ПОПРАВКА кола 15-АЈ26 (зелено жута) страна врата или електрично коло 15-ЛХ14 (зелено жута); или електрично коло 15-АЈ27 (зелено/бело) или електрично коло 15-ЛХ31 (зелено/плаво); или електрично коло 15-АЈ31 (зелено/плаво) или 15-ЛХ36 (зелено/црвено). ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА кола 15-АЈ26 (зелено жута) од А-стуба; или електрично коло 15-АЈ27 (зелено/бело); или електрично коло 15-АЈ13 (зелено/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

НАПОМЕНА: Уверите се да су сви мотори електричних прозора иницијализовани.

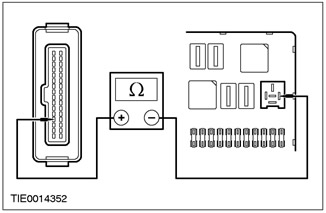

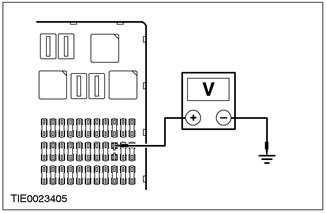

К1: ПРОВЕРИТЕ МОДУЛ ЦЕНТРАЛНОГ ТАЈМЕРА – ПОВЕЗИВАЊЕ СА ЦЕНТРАЛНИМ БЕЗБЕДНОСНИМ МОДУЛОМ

1 Проверите дугме за закључавање на даљинском управљачу.

• Да ли се унутрашња светла гасе?

→ Да

Идите на К2.

→ Не

ПОПРАВИТЕ електрично коло (И). Погледајте одељак 419-10 за више информација.

К2: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА ДО ПРОЗОРА ВРАТА НЕ РАДИ КОНЕКТОР

1 Одспојите конектор на вратима електричног прозора.

2 Измерите напон између:

НАПОМЕНА: Приказан је конектор А-стуба.

НАПОМЕНА:Прозор возача са електричним прозором

- пин 16 Ц42 возачева врата са неисправним електричним прозором, електрично коло 8-АЈ42 (бела/зелена), на страни А стуба и тло.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 16 Ц44 врата сувозача са неисправним електричним прозором, електрично коло 8-АЈ56 (бела/зелена), на страни А стуба и тло.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 11 Ц45 лева задња сувозачка врата са нефункционалним електричним прозором, електрично коло 8-АЈ59 (бела/зелена), на страни Б стуба, и земља.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 11 Ц46 десна задња сувозачка врата са нефункционалним електричним прозором, електрично коло 8-АЈ62 (бела/зелена), на страни Б стуба, и земља.

• Да ли је напон већи од 10 В?

→ Да

Идите на К3.

→ Не

Идите на К4.

К3: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА ДО ИСКЉУЧЕНОГ МОТОРА РЕГУЛАТОРА ПРОЗОРА

1 Повежите конектор врата са електричним прозором који не ради.

2 Одспојите конектор мотора регулатора електричног прозора који не ради.

3 Измерите напон између:

НАПОМЕНА:Прозор возача са електричним прозором

- пин 6 Ц734 прозор возача не ради мотор регулатора електричног стакла, коло 8-АЈ42 (бела/зелена), са стране ожичења и уземљења.

НАПОМЕНА: Предњи електрични прозор за сувозача

- пин 6 Ц735 сувозачев прозор не ради мотор регулатора електричног стакла, коло 8-АЈ56 (бела/зелена), са стране ожичења и уземљења.

НАПОМЕНА: Електрични прозор левог задњег сувозача

- пин 6 Ц737 електромотора регулатора нефункционалног електричног прозора левог задњег сувозачевог стакла, коло 8-АЈ65 (бела/зелена), са стране ожичења и уземљења.

НАПОМЕНА:Електрични прозор задњег десног сувозача

- пин 6 Ц736 десног задњег сувозачевог стакла не ради мотор регулатора стакла, коло 8-АЈ65 (бела/зелена), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

УГРАДИТЕ нови мотор регулатора прозора. ПОГЛЕДАЈТЕ процедуру у овом одељку: Мотор регулатора прозора. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА кола 8-АЈ42 (бела/зелена); или 8-АЈ56 (бела/зелена) или 8-АЈ65 (бела/зелена). ПРОВЕРИТЕ да ли систем исправно ради.

К4: ПРОВЕРИ ДА ЛИ ЈЕ ПОДНЕ ЖИЧИЦЕ КРАТКО НА МАСУ

НАПОМЕНА: Бројеви кола се мењају на тачки повезивања С152.

1 Искључите све конекторе на вратима.

2 Искључите модул централног тајмера - Ц1000.

3 Измерите отпор између пина 16 Ц42 конектора возачевих врата, коло 8-АЈ42 (бела/зелена), на страни А стуба и тло.

• Да ли је отпор већи од 10.000 ома?

→ Да

Идите на К5.

→ Не

ПОПРАВИТЕ ожичење подног кола 8-АЈ42 (бела/зелена); или 8-АЈ56 (бела/зелена); или 8-АЈ59 (бела/зелена); или 8-АЈ65 (бела/зелена). ПРОВЕРИТЕ да ли систем исправно ради.

К5: ПРОВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ КОНЕКТОРА ВРАТА ЕЛЕКТРИЧНОГ ПРОЗОРА И ЦЕНТРАЛНЕ ПРИКЉУЧНЕ КУТИЈЕ

1 Одвојите централну разводну кутију - Ц15.

2 Измерите отпор између пина 16 Ц42 конектора возачевих врата, коло 8-АЈ42 (бела/зелена), на страни А стуба, и пин 11 Ц15 централне прикључне кутије, коло 8-АА36 (бео), са стране електричне инсталације.

• УГРАДИТЕ нови релеј.

→ Да

Идите на К6.

→ Не

ПОПРАВКА кола 8-АА36 или 8-АА36А (бео). ПОПРАВКА ланца 32-АЈ26 (бео).

К6: ПРОВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ КОНЕКТОРА ВРАТА ПРОЗОРА ВОЗАЧА И ЦЕНТРАЛНЕ БЕЗБЕДНОСНЕ ЈЕДИЊЕ.

1 Искључите централни сигурносни модул - Ц451.

2 Измерите отпор између пина 16 Ц42 конектора возачевих врата, коло 8-АЈ42 (бела/зелена), страна А-стуба и пин 14 Ц451, коло 8-АА36 (бео), са стране електричне инсталације.

• ИНСТАЛАЦИЈТЕ нови прекидач.

→ Да

ПОПРАВКА ланца 32-АЈ26 (бео).

→ Не

ПОПРАВКА кола 8-АА36 (бео). Проверите прекидачки напон примењен на релеј за отварање/затварање једним додиром "

Л1: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА НА ПРЕКИДАЧИМА ЗА ПРОЗОР

1 Укључите положај.

• Да ли светле ЛЕД диоде прекидача електричних прозора?

→ Да

ПРОВЕРИТЕ легитимност жалбе купца.

→ Не

Идите на Л2.

Л2: ПРОВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ ПРЕКИДАЧА ЗА ПРОЗОР ВОЗАЧА ВРАТА И МАСЕ

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите прекидач за подизање прозора возача - Ц488.

3 Измерите отпор између Ц488 пина 1 прекидача за подизање прозора возача, коло 31-АЈ7 (црн), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Л3.

→ Не

ПОПРАВКА кола 31-АЈ7 (црн). Проверите исправан рад система.

Л3: ПРОВЕРИТЕ НАПОН НА ПРЕКИДАЧУ ЗА ПРОЗОР НА ВОЗАЧЕВИМ ВРАТИМА

1 Укључите положај.

2 Измерите напон између пина 10 прекидача за подизање прозора возача Ц488, коло 15-АЈ7 (зелено/плаво), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

Проверите валидност рекламације купца.

→ Не

ПОПРАВКА кола 15-АЈ7 (зелено/браон). Проверите исправан рад система.

М1: ПРОВЕРИТЕ НАПОН НА ПРЕКИДАЧУ ПРОЗОРА ВОЗАЧЕВИХ ВРАТА

1 Укључите положај.

• Да ли је ЛЕД прекидач електричног прозора на вратима возача укључен?

→ Да

Идите на М2.

→ Не

Идите на М4.

М2: ПРОВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ КОНТРОЛНОГ МОТОРА ПРОЗОРА ВОЗАЧА ВРАТА И МАСТЕ

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите мотор регулатора стакла возача - Ц782.

3 Измерите отпор између Ц782 пина 1 мотора регулатора стакла возача, кола 33-АЈ26 (жута), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на М3.

→ Не

ПРОВЕРИТЕ да ли систем исправно ради. Проверите да ли постоји прекид у струјном кругу између релеја за отварање/затварање једним додиром и прекидача за подизање прозора возача

М3: ПРОВЕРИТЕ НАПОН ПРЕКИДАЧА КОЈИ СЕ НАПОСТАВЉА НА МОТОР ЗА УПРАВЉАЊЕ ПРОЗОРАМА ВОЗАЧЕВИХ ВРАТА

1 Укључите положај.

2 Гурните прекидач за подизање прозора на возачевом прозору у положај ДОЉЕ.

3 Измерите напон између Ц782 пина 2 мотора регулатора прозора на вратима возача, коло 32-АЈ26 (бео), са стране ожичења и уземљења.

• ПОПРАВКА ланца 32-АЈ17 (бела/љубичаста).

→ Да

УГРАДИТЕ нови мотор регулатора стакла возача. За више информација погледајте Мотор регулатора прозора који је доступан у овом одељку. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПРОВЕРИТЕ да ли систем исправно ради. Извршите тест компоненте прекидача за подизање прозора за возача.

М4: ПРЕГЛЕД ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ ПРЕКИДАЧА ЗА ПРОЗОР ВОЗАЧА ВРАТА И МАСТЕ

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите прекидач за подизање прозора возача - Ц488.

3 Измерите отпор између Ц488 пина 1 прекидача за подизање прозора возача, коло 31-АЈ7 (црн), и "маса".

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на М5.

→ Не

ПОПРАВКА кола 31-АЈ7 (црн). ПРОВЕРИТЕ да ли систем исправно ради.

М5: ПРОВЕРИТЕ НАПОН НА ПРЕКИДАЧУ ЗА ПРОЗОР НА ВОЗАЧЕВИХ ВРАТА

1 Гурните прекидач за подизање прозора на прозору возача у положај ГОРЕ.

2 Измерите напон између пина 10 прекидача за подизање прозора возача Ц488, коло 15-АЈ7 (зелено/плаво), и "маса".

• Да ли је напон већи од 10 В?

→ Да

Проверите валидност рекламације купца.

→ Не

ПОПРАВКА кола 15-АЈ7 (зелено/браон). ПРОВЕРИТЕ да ли систем исправно ради.

Н1: ПРОВЕРИТЕ НАПОН НА ПРЕКИДАЧУ ПРОЗОРА ВРАТА ПУТНИКА

1 Укључите положај.

• Да ли је ЛЕД прекидач за подизање прозора на сувозачевим вратима укључен?

→ Да

Идите на Н2.

→ Не

Идите на Н5.

Н2: ПРЕГЛЕДАЈТЕ КОЛО ЗА УЗЕМЉЕЊЕ ПРЕКИДАЧА ЗА ПРОЗОР НА ПУТНИЧКИХ ВРАТА

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите прекидач за подизање прозора сувозача - Ц489.

3 Измерите отпор између пина 3 Ц489 прекидача за подизање прозора сувозача, коло 32-АЈ18 (бела/љубичаста), са стране ожичења, и "земља"; а између пина 6 Ц489 круг прекидача електричног подизача прозора сувозача 33-АЈ18 (жуто/љубичасто), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома у свим случајевима?

→ Да

Идите на Н3.

→ Не

Круг за поправку 32-АЈ18 (бела/љубичаста) или електрично коло 33-АЈ18 (жуто/љубичасто). ПРОВЕРИТЕ да ли систем исправно ради.

Н3: ПРЕГЛЕДАЈТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ ПРЕКИДАЧА ЗА ПРОЗОР ВРАТА И УПРАВЉАЧКОГ МОТОРА ПРОЗОРА ВРАТА ПУТНИКА

1 Искључите мотор регулатора сувозачког стакла - Ц783.

2 Измерите отпор између Ц489 пина 1 прекидача за подизање прозора сувозача, коло 33-АЈ17 (жуто/љубичасто), страна ожичења и пин 1 Ц783 мотор регулатора сувозачког стакла, коло 33-АЈ17 (жуто/љубичасто), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Н4.

→ Не

ПРОВЕРИТЕ да ли систем исправно ради. Функција отварања једним додиром не ради

Н4: ПРЕГЛЕДАЈТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ ПРЕКИДАЧА ЗА ПРОЗОР ВРАТА И КОНТРОЛНОГ МОТОРА ПРОЗОРА ВРАТА ПУТНИКА

1 Измерите отпор између пина 7 Ц489 кола прекидача електричног стакла за сувозаче 32-АЈ17 (бела/љубичаста), страна ожичења и пин 2 Ц783 мотор регулатора сувозачког стакла, коло 32-АЈ17 (бела/љубичаста), са стране електричне инсталације.

• Проверите легитимност жалбе купца.

→ Да

УГРАДИТЕ нови мотор регулатора прозора. За више информација погледајте Мотор регулатора прозора који је доступан у овом одељку. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПРОВЕРИТЕ да ли систем исправно ради. Проверите напон који се доводи до затвореног круга мотора сувозачевог прозора

Н5: ПРЕГЛЕДАЈТЕ КРУГ Уземљења ПРЕКИДАЧА ПРОЗОРА ПУТНИЧКИХ ВРАТА

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите прекидач за подизање прозора сувозача - Ц489.

3 Измерите отпор између пина 4 Ц489 кола прекидача електричног прозора за сувозачево стакло 31-ЛХ31 (црн), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на Н6.

→ Не

ПОПРАВКА ланца 31-ЛХ31 (црн). ПРОВЕРИТЕ да ли систем исправно ради.

Н6: ПРОВЕРИТЕ НАПОН НА ПРЕКИДАЧУ ПРОЗОРА ВРАТА ПУТНИКА

1 Укључите положај.

2 Измерите напон између пина 2 Ц489 кола прекидача за подизање прозора за сувозаче 15-АЈ18 (зелено/бело), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

Проверите валидност рекламације купца.

→ Не

ПОПРАВКА кола 15-АЈ18 (зелено/бело). ПРОВЕРИТЕ да ли систем исправно ради.

О1: ПРЕГЛЕДАЈТЕ ЕЛЕКТРИЧНИ КРУГ ЗАГРЕВАЊА ЗАДЊЕГ ПРОЗОРА

1 Укључите положај.

2 Притисните прекидач за грејање задњег стакла.

• Да ли електрично коло грејања задњег стакла исправно функционише?

→ Да

Идите на О2.

→ Не

Идите на О3.

О2: ПРЕГЛЕДАЈТЕ ЕЛЕКТРИЧНО КОЛО ЗАГРЕВАНОГ ШАБЛА

1 Возите СТАРТ позицију.

2 Укључите положај.

3 Док мотор ради, притисните прекидач за грејање ветробранског стакла.

• Да ли електрични круг загрејаног ветробранског стакла функционише исправно?

→ Да

Проверите валидност рекламације купца.

→ Не

Идите на О6.

О3: ПРОВЕРИТЕ РАД СПОЉНИХ ГРИЈАНИХ ОГЛЕДАЛА

1 Притисните прекидач за грејање задњег стакла.

• Да ли грејање спољашњих ретровизора правилно функционише?

→ Да

Идите на О4.

→ Не

Идите на О10.

О4: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА НА ЖИЦУ РЕШЕТКЕ ЗАДЊЕГ ПРОЗОРА

1 Унесите позицију ИСКЉУЧЕНО.

2 Одвојите грејану жицу решетке задњег стакла.

3 Укључите положај.

4 Измерите напон између:

НАПОМЕНА: Сви модели пре 08/1999

- пин 1 Ц951 грејана решетка задњег стакла, електрично коло 15С-ХБ19 (зелено/плаво), са стране ожичења и уземљења.

НАПОМЕНА: 3 врата, 5 врата и караван од 09.1999

- пин 1 Ц949 грејана решетка задњег стакла, електрично коло 15С-ХБ19 (зелено/плаво), са стране ожичења и уземљења.

НАПОМЕНА: Варијанта са 4 врата од 01/2000

- пин 1 Ц950 гријана решетка задњег стакла, електрично коло 15С-ХБ19 (зелено/плаво), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

3 врата и 5 врата, УГРАДИТЕ ново грејање задњег стакла. ПРОВЕРИТЕ да ли систем исправно ради. 4-врата и караван, идите на О5.

→ Не

ПОПРАВКА кола 15С-ХБ19 (зелено/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

О5: ПРЕГЛЕДАЈТЕ КРУГ УМАЗЕ НА МАСУ РЕШЕТКЕ

1 Унесите позицију ИСКЉУЧЕНО

2 Измерите отпор између:

НАПОМЕНА: "Универсал" направљен пре 08/1999

- пин 1 Ц950 гријана решетка задњег стакла, електрично коло 31-ХБ19 (црн), са стране ожичења и уземљења.

НАПОМЕНА: "Универсал" се производи од 09/1999

- пин 1 Ц948 грејана решетка задњег стакла, коло 31-ХБ19 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Верзија са 4 врата пре 12/1999

- пин 1 Ц950 гријана решетка задњег стакла, електрично коло 31-ХБ19 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Верзија са 4 врата од 01/2000

- пин 1 Ц951 грејана решетка задњег стакла, коло 31-ХБ19 (црн), са стране ожичења и уземљења.

• ИНСТАЛАЦИЈТЕ нови прекидач.

→ Да

УГРАДИТЕ ново грејање задњег стакла. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА Круг 31-ХБ35 (црн). ПРОВЕРИТЕ да ли систем исправно ради.

О6: ПРЕГЛЕДАЈТЕ РЕЛЕЈ ВЕТРОБРАНСКОГ СТАБЛА

1 Док мотор ради, притисните прекидач за грејање ветробранског стакла.

• Да ли релеј шкљоца са изразитим шкљоцањем?

→ Да

Идите на О7.

→ Не

Идите на О14.

О7: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА НА ЖИЦАМА ГРИЈАНЕ ВЕТРОБРАНСКЕ РЕШЕТКЕ

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите жицу грејане решетке ветробранског стакла.

3 Возите СТАРТ позицију.

4 Укључите положај.

5 Измерите напон између:

НАПОМЕНА: Жица за леву решетку

- пин 1 Ц634 лева жица грејане решетке ветробранског стакла, електрично коло 64С-ХБ12 (браон), са стране ожичења и уземљења.

НАПОМЕНА: Десна жица решетке

- пин 1 Ц635 десне жице грејане решетке ветробранског стакла, електрично коло 64С-ХБ25 (браон/црвена), са стране ожичења и уземљења.

• Да ли је напон у свим случајевима већи од 10 В?

→ Да

Идите на О8.

→ Не

Идите на О17.

О8: ПРЕГЛЕДАЈТЕ ЖИЦЕ ЗА УЗЕМЉЕЊЕ ЗАГРЕВАНЕ ЖИЦЕ ВЕТРОБРАНСКОГ СТАБЛА

1 Унесите позицију ИСКЉУЧЕНО.

2 Измерите отпор између кругова загрејаног ветробранског стакла и масе.

• Да ли је отпор мањи од 5 ома у свим случајевима?

→ Да

Идите на О9.

→ Не

ПОПРАВИТЕ круг уземљења загрејаног ветробранског стакла. ПРОВЕРИТЕ да ли систем исправно ради.

О9: ПРОВЕРИТЕ ГРИЈАНЕ ВЕТРОБРАНСКЕ РЕШЕТКЕ

1 Измерите отпор између:

НАПОМЕНА: Жица за леву решетку

- пин 1 Ц634 загрејане жице за решетку ветробранског стакла, на страни елемента, и масу.

НАПОМЕНА: Десна жица решетке

- пин 1 Ц635 загрејане жице за решетку ветробранског стакла, на страни елемента, и уземљење.

• Да ли је отпор већи од 10.000 ома?

→ Да

УГРАДИТЕ ново ветробранско стакло. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

Проверите валидност рекламације купца.

О10: ПРИТИСНИТЕ ПРЕКИДАЧ ЗА ГРЕЈАЊЕ ЗАДЊЕГ ПРОЗОРА.

1 Притисните прекидач за грејање задњег стакла.

• Проверите осигурач Ф7 (40 A)

→ Да

Идите на О11.

→ Не

Идите на О18.

О11: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА НА ОСИГУРАЧ 49 (25 A) ЦЕНТРАЛНА ПРИКЉУЧНА КУТИЈА (CJB)

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите осигурач 49 (25 A).

3 Укључите положај.

4 Измерите напон између улаза осигурача 49 (25 A) и "маса".

• Да ли је напон већи од 10 В?

→ Да

Идите на О12.

→ Не

ПОПРАВИТЕ централну разводну кутију. ПРОВЕРИТЕ да ли систем исправно ради.

О12: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА НА ЖИЦУ РЕШЕТКЕ ЗАДЊЕГ ПРОЗОРА

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите грејану жицу решетке задњег прозора..

3 Укључите положај.

4 Измерите напон између:

НАПОМЕНА: Сви модели пре 08/1999

- пин 1 Ц951 грејана решетка задњег стакла, електрично коло 15С-ХБ19 (зелено/плаво), са стране ожичења и уземљења.

НАПОМЕНА: 3 врата, 5 врата и караван од 09.1999

- пин 1 Ц949 грејана решетка задњег стакла, електрично коло 15С-ХБ19 (зелено/плаво), са стране ожичења и уземљења.

НАПОМЕНА: Верзија са 4 врата од 01/2000

- пин 1 Ц950 гријана решетка задњег стакла, електрично коло 15С-ХБ19 (зелено/плаво), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

3-врата и 5-врата: УГРАДИТЕ ново грејање задњег стакла. ПРОВЕРИТЕ да ли систем исправно ради. 4 врата и караван, идите на О13.

→ Не

ПОПРАВКА ланца 15С-ХБ19 (зелено/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

О13: ПРЕГЛЕДАЈТЕ ТЛО МАШИЦЕ РЕШЕТКЕ

1 Унесите позицију ИСКЉУЧЕНО.

2 Одвојите грејану решетку задњег стакла.

3 Измерите отпор између:

НАПОМЕНА: Сви модели пре 08/1999

- пин 1 Ц950 гријана решетка задњег стакла, електрично коло 31-ХБ19 (црн), са стране ожичења и уземљења.

НАПОМЕНА: "Универсал" се производи од 09/1999

- пин 1 Ц948 грејана решетка задњег стакла, коло 31-ХБ19 (црн), са стране ожичења и уземљења.

НАПОМЕНА: Верзија са 4 врата од 01/2000

- пин 1 Ц951 грејана решетка задњег стакла, коло 31-ХБ19 (црн), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

УГРАДИТЕ ново грејање задњег стакла. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА ланца 31-ХБ19 (црн). ПРОВЕРИТЕ да ли систем исправно ради.

О14: ПРОВЕРИТЕ НАПОН КОЈИ СЕ НАПОСТАВЉА НА РЕЛЕЈУ ЗА ГРЕЈАЊЕ ветробранског стакла

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите релеј загрејаног ветробранског стакла - Ц1003.

3 Возите СТАРТ позицију.

4 Укључите положај.

5 Измерите напон између пина 1 Ц1003 релејно коло за грејање ветробранског стакла 64-ХБ7 (браон/црвена), са стране ожичења и уземљења.

• Да ли је напон већи од 10 В?

→ Да

Идите на О15.

→ Не

ПОПРАВКА Круг 64-ХБ7 (браон/црвена). ПРОВЕРИТЕ да ли систем исправно ради.

О15: ПРОВЕРИ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ МОДУЛА ЦЕНТРАЛНОГ ТАЈМЕРА И УЗЕЋЕ

1 Унесите позицију ИСКЉУЧЕНО.

2 Притисните прекидач за грејање ветробранског стакла.

3 Измерите отпор између Ц1000 пина 10 централног модула тајмера, стране ожичења и масе.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на О16.

→ Не

Идите на О20.

О16: ПРОВЕРИ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ РЕЛЕЈА ЗАГРЕВАНОГ ВЕТРОБРАНСКОГ СТАБЛА И МОДУЛА ЦЕНТРАЛНОГ ТАЈМЕРА

1 Измерите отпор између пина 2 Ц1003 релеја за грејано ветробранско стакло 31С-ХБ7 (црно/плаво), на страни ожичења, и пин 32 Ц1000 централног модула тајмера (CJB), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома?

→ Да

УГРАДИТЕ нови релеј за грејање ветробранског стакла. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА ланца 31С-ХБ7 (црно/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

О17: ПРОВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ РЕЛЕЈА ЗА ГРИЈАЊЕ ВЕТРОБРАНСКОГ СТАБЛА И ЖИЦА ЗАГРЕВАЊА ВЕТРОБРАНСКЕ РЕШЕТКЕ

1 Унесите позицију ИСКЉУЧЕНО.

2 Искључите релеј загрејаног ветробранског стакла - Ц1003.

3 Измерите отпор између:

НАПОМЕНА: Жица за леву решетку

- пин 5 Ц1003 релеј за грејање ветробрана, електрично коло 64С-ХБ1 (браон/црвена), на страни ожичења, и пин 1 Ц634 леве жице грејане решетке ветробранског стакла, електрично коло 64С-ХБ12 (браон), са стране електричне инсталације.

НАПОМЕНА: Десна жица решетке

- пин 5 Ц1003 релеј за грејање ветробрана, електрично коло 64С-ХБ1 (браон/црвена), са стране ожичења, и пин 1 Ц635 десне жице грејане решетке ветробранског стакла, електрично коло 64С-ХБ25 (браон/црвена), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома у свим случајевима?

→ Да

УГРАДИТЕ нови релеј за грејање ветробранског стакла. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА кола 64С-ХБ1 (браон/црвена), електрично коло 64С-ХБ12 (браон) или електрично коло 64С-ХБ25 (браон/црвена). ПРОВЕРИТЕ да ли систем исправно ради.

О18: ПРОВЕРИТЕ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ РЕЛЕЈА ЗА ГРИЈАЊЕ ЗАДЊЕГ ПРОЗОРА И МОДУЛА ЦЕНТРАЛНОГ ТАЈМЕРА

1 Унесите позицију ИСКЉУЧЕНО.

2 Измерите отпор између пина 2 релеја загрејаног задњег стакла Ц1025 (CJB), на страни ожичења, и пин 4 Ц1000 централног модула тајмера (CJB), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на О19.

→ Не

ПОПРАВИТЕ централну разводну кутију. Проверите исправан рад система.

О19: ПРОВЕРИ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ МОДУЛА ЦЕНТРАЛНОГ ТАЈМЕРА И УЗЕЋЕ

1 Притисните прекидач за грејање задњег стакла.

2 Измерите отпор између пина 19 Ц1000 централног модула тајмера (CJB), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

УГРАДИТЕ нови релеј за грејање задњег стакла. Проверите исправан рад система.

→ Не

Идите на О22.

О20: ПРОВЕРИ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ МОДУЛА ЦЕНТРАЛНОГ ТАЈМЕРА И КОНТРОЛНОГ МОДУЛА ГРИЈАЊА

1 Искључите управљачки модул грејача - Ц380.

2 Измерите отпор између Ц1000 пина 10 централног модула тајмера (CJB), на страни ожичења, и пин 5 Ц380 контролног модула грејача, коло 31С-ХБ9 (црно бели), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома?

→ Не

Идите на О21.

→ Не

ПОПРАВКА кола 31С-ХБ9 (црно бели). Проверите исправан рад система.

О21: ПРЕГЛЕДАЈТЕ КРУГ УЗЕЉЕЊА КОНТРОЛНОГ МОДУЛА ГРИЈАЊА

1 Измерите отпор између пина 12 Ц380 контролног модула грејача, круг 91-ФА13 (црно/наранџасто), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

УГРАДИТЕ нови контролни модул грејача. Проверите исправан рад система.

→ Не

ПОПРАВКА кола 91-ФА13 (црно/наранџасто). Проверите исправан рад система.

О22: ПРОВЕРИ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ МОДУЛА ЦЕНТРАЛНОГ ТАЈМЕРА И КОНТРОЛНОГ МОДУЛА ГРИЈАЊА

1 Измерите отпор између пина 19 Ц1000 централног модула тајмера (CJB), на страни ожичења, и пин 3 Ц380 контролног модула грејача, коло 31С-ХБ1 (црно/плаво), са стране електричне инсталације.

• Да ли је отпор мањи од 5 ома?

→ Да

Идите на О23.

→ Не

ПОПРАВКА ланца 31С-ХБ1 (црно/плаво). ПРОВЕРИТЕ да ли систем исправно ради.

О23: ПРОВЕРИ ДА ЛИ ЈЕ ОТВОРЕНО ИЗМЕЂУ КОНТРОЛНОГ МОДУЛА ГРЕЈАЧА И МАСТЕ

1 Измерите отпор између пина 12 Ц380 контролног модула грејача, круг 91-ФА13 (црно/наранџасто), са стране ожичења и уземљења.

• Да ли је отпор мањи од 5 ома?

→ Да

УГРАДИТЕ нови контролни модул грејача. ПРОВЕРИТЕ да ли систем исправно ради.

→ Не

ПОПРАВКА кола 91-ФА13 (црно/наранџасто). ПРОВЕРИТЕ да ли систем исправно ради.
