Reflektory
Modele sprzed 1992 roku
1. Zdemontuj przedni kierunkowskaz zgodnie z opisem podanym dalej w tej sekcji.
2. Zdejmij osłonę ochronną z tyłu reflektora i odłącz wielopinową wtyczkę reflektora.
3. Odkręć oprawkę żarówki światła postojowego przeciwnie do ruchu wskazówek zegara i wyjmij ją z zespołu reflektora.
4. Używając odpowiednich szczypiec, obróć dwa plastikowe klipsy reflektora o ćwierć obrotu. Wyjmij zespół reflektora z górnych mocowań i odłącz go od dolnego regulatora (zobacz rysunek 16.4, a, b).
Rysunek 16.4,a. W starszych modelach obróć dwa plastikowe klipsy reflektora o ćwierć obrotu...
Rysunek 16.4, b.... zdejmij reflektor z górnych mocowań i odłącz go od dolnego regulatora.
5. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Szczegółowy opis procedury regulacji świateł mijania znajduje się w Sekcja 13. Po zakończeniu należy sprawdzić działanie reflektorów i kierunkowskazów.
Modelki od 1992 roku
6. Odłącz złącze wielopinowe z tyłu kierunkowskazu, zwolnij sprężynę mocującą zespół kierunkowskazu i wyjmij reflektor.
7. Zdejmij osłonę chłodnicy zgodnie z opisem w Rozdział 11.
8. Zdejmij osłonę ochronną z tyłu reflektora i odłącz wielopinowe złącze reflektora.
9. Odkręć oprawkę żarówki światła postojowego przeciwnie do ruchu wskazówek zegara i wyjmij ją z reflektora.
10. Odkręć trzy śruby i jedną nakrętkę i zdejmij reflektor (zobacz rysunek 16.10).

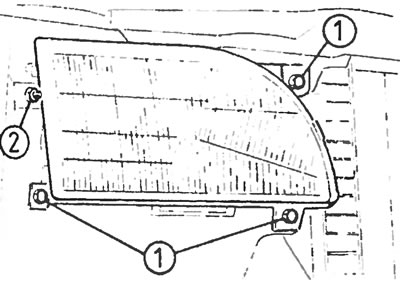

Rysunek 16.10. W nowszych modelach odkręcić trzy śruby (1) i jedną nakrętkę (2), zdjąć przedni reflektor.
11. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Szczegółowy opis procedury regulacji świateł mijania znajduje się w Sekcja 13. Po zakończeniu należy sprawdzić działanie reflektorów i kierunkowskazów.
Przedni kierunkowskaz
Modele sprzed 1992 roku
12. Odkręć oprawkę żarówki kierunkowskazu przeciwnie do ruchu wskazówek zegara i wyjmij ją.
13. Naciśnij plastikową blokadę znajdującą się na górze wskaźnika na jedną stronę i podważ ją odpowiednim śrubokrętem. Usuń wskaźnik (zobacz rysunek 16.13).

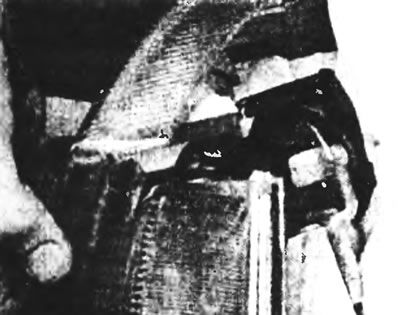

Rysunek 16.13. Demontaż przedniego kierunkowskazu we wczesnych modelach Forda Transita z silnikiem Diesla.
14. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Po zakończeniu sprawdź działanie żarówki.
Modelki od 1992 roku
15. Odkręć oprawkę żarówki kierunkowskazu przeciwnie do ruchu wskazówek zegara i wyjmij ją.
16. Zwolnij sprężynę mocującą wskaźnik i wyjmij go.
17. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Po zakończeniu sprawdź działanie żarówki.
Boczny kierunkowskaz
18. Wyjmij uchwyt żarówki z tyłu kierunkowskazu, a następnie naciśnij zaczepy mocujące lub obróć go zgodnie z ruchem wskazówek zegara (zgodnie ze sposobem montażu urządzenia) i zdejmij ją.
19. Montaż należy wykonać w odwrotnej kolejności niż demontaż. Po zainstalowaniu należy sprawdzić działanie urządzenia.
Światło tylne
Minibusy i vany wyprodukowane przed 1992 rokiem
20. Zdejmij pokrywę zawiasową (jeśli zainstalowany) od tylnego narożnika nadwozia, aby uzyskać dostęp do tylnego światła.
21. Odkręć trzy plastikowe nakrętki skrzydełkowe mocujące tylne światło do nadwozia.
22. Wyjmij zespół reflektora tak daleko, jak to możliwe, a następnie za pomocą śrubokręta podnieś dolną plastikową podstawkę (zobacz rysunek 16.22).
Rysunek 16.22. Po maksymalnym wysunięciu zespołu tylnego światła, użyj śrubokręta, aby podnieść dolne plastikowe gniazdo.
23. Odłącz złącze wielopinowe i wyjmij zespół tylnego światła.
24. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Po zamontowaniu należy sprawdzić działanie wszystkich żarówek.
Minibusy i vany produkowane od 1992 roku
25. Zdejmij pokrywę zawiasową (jeśli zainstalowany) od tylnego narożnika nadwozia, aby uzyskać dostęp do bloku.
26. Odkręć trzy plastikowe nakrętki skrzydełkowe mocujące światło tylne do nadwozia.
27. Zdejmij zespół tylnego światła i odłącz złącze wielopinowe.
28. Po wyjęciu urządzenia ściśnij dolne zaczepy mocujące oprawkę żarówki i oddziel oprawkę żarówki od dyfuzora na dole. Następnie, ściskając górne zaczepy mocujące, wyjmij żarówki z dyfuzora.
29. Montaż należy wykonać w odwrotnej kolejności niż demontaż. Po zamontowaniu latarki należy sprawdzić działanie wszystkich lamp.
Przetworniki
30. Odłącz wiązkę przewodów tylnego światła od zacisku na tylnej poprzeczce, a następnie odłącz wtyczkę wielopinową od oplotu.
31. Odkręć dwie nakrętki z tylnych słupków zespołu światła tylnego.
32. Przesuń tylne światło lekko na bok i do przodu, tak aby widoczne były dwa słupki i uchwyt. Odłącz wiązkę przewodów od poprzeczki i wyjmij lampę.
33. Montaż należy wykonać w odwrotnej kolejności niż demontaż. Po zamontowaniu latarki należy sprawdzić działanie wszystkich lamp.
Światło tylnej tablicy rejestracyjnej
Modele z podwójnymi tylnymi drzwiami
34. Zwracając się do Rozdział 11, Sekcja 9, zdejmij wewnętrzną osłonę tylnych drzwi.
35. Naciśnij zaczepy na złączu wielopinowym i wypchnij zespół świateł z klapy bagażnika.
36. Odłącz wtyczkę wielopinową i wyjmij zespół podświetlenia.
37. Montaż należy wykonać w odwrotnej kolejności niż demontaż. Po zainstalowaniu urządzenia należy sprawdzić jego działanie.
Modele z klapą tylną
38. Zwracając się do Rozdział 11, Sekcja 9, zdejmij wewnętrzną osłonę tylnych drzwi.
39. Odłącz dwa złącza wielopinowe z tyłu zespołu podświetlenia i odkręć cztery nakrętki mocujące zespół podświetlenia.
40. Wyjmij zespół świateł z tylnych drzwi.
41. Montaż należy wykonać w odwrotnej kolejności niż demontaż. Po zainstalowaniu należy sprawdzić działanie urządzenia.
Przetworniki
42. Oddziel osłonę lampy z soczewkami od oświetlenia tablicy rejestracyjnej.
43. Odłączyć wtyczkę wielopinową od połączenia plecionego tylnej belki poprzecznej.
44. Zdejmij gumową osłonę jednostki podświetlającej z poprzeczki, przesuń oplot i wyjmij jednostkę.
45. Montaż należy wykonać w odwrotnej kolejności niż demontaż. Po zainstalowaniu należy sprawdzić działanie urządzenia.
