Система питания служит для хранения, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава на разных режимах работы двигателя и отвода наружу продуктов сгорания. В нее входят (рис. 31): топливный бак 1, топливный насос 5, карбюратор 3, воздушный фильтр 4, впускной и выпускной 7 трубопроводы, глушитель 9, топливопроводы, указатель количества топлива в баке с датчиком 2 и сигнальная красная лампа, загорающаяся при остатке в баке 4—6,5 л бензина (на автомобиле «Жигули»).

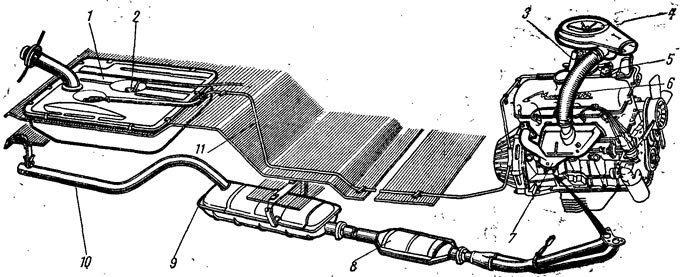

Рис. 31. Система питания автомобиля «Москвич»: 1 - топливный бак; 2 - датчик указателя уровня топлива; 3 - карбюратор; 4 - воздушный фильтр; 5 - топливный насос; 6 - шланг подвода нагретого воздуха; 7 - выпускной трубопровод; 8 - дополнительный глушитель; 9 - основной глушитель; 10 - труба глушителя; 11 - топливопровод
