Порядок работы цилиндров двигателя

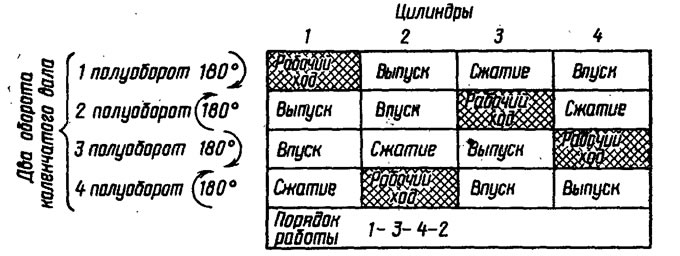

Для равномерной и плавной работы многоцилиндрового двигателя одноименные такты в разных цилиндрах должны чередоваться в определенной последовательности. Последовательность чередования одноименных тактов в цилиндрах двигателя называется порядком его работы. Порядок работы определяет расположение шатунных шеек коленчатого вала и кулачков на распределительном валу. Предположим, что в четырёхцилиндровом двигателе в 1-м цилиндре в течение первого пол-оборота коленчатого вала (180°) происходит рабочий ход (рис. 17), в 4-м цилиндре — впуск.



Одновременно поршни 2-го и 3-го цилиндров будут двигаться вверх; совершая водном из них сжатие, а в другом выпуск. Примем, что во 2-м цилиндре будет выпуск, а в 3-м — сжатие. Тогда за следующие три полуоборота коленчатого вала произойдет рабочий ход последовательно в 3-м, затем 4-м и, наконец, во 2-м цилиндрах. Таким образом, порядок работы цилиндров будет: 1—3—4—2, который применен в двигателях автомобилей «Москвич», ВАЗ и ЗАЗ (на двигателях МеМЗ более ранних выпусков: 1—2—4—3). Порядок работы цилиндров необходимо знать для правильного присоединения проводов высокого напряжения к свечам при установке зажигания на двигателе.
