Проверка распредвала дизельного двигателя 1.8

Распредвал приводит в действие клапаны при помощи толкателей. Высота толкателей регулируется шайбами. В комплектах запасных частей имеются шайбы с толщинами 3.00-4.75 мм. Обозначения толщины помещено на нижних поверхностях шайб.

Зазоры клапанов на холодном двигателе должны составлять:

• для впускных клапанов - 0.35 мм.
• для выпускных клапанов - 0.50 ±0.05 мм.

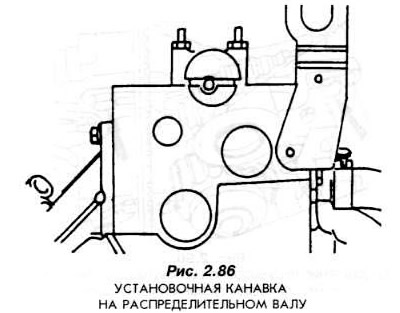

Распредвал функционально связан с коленвалом Для правильной установки распредвала используется кяняйкя. сделанная на его конце, а также установочные знаки на ременном шкиве коленвала и корпусе двигателя (рис. 2.86).



Натяжение зубчатого ремня распределительного привода регулируется пружинным натяжителем с роликом.

Дополнительную информацию можно найти в разделе 2.3 "Сборка двигателя" и разделе 2.4 "Головка блока".
