Упозорење: Ако се причвршћивачи вешања или управљача изгубе или олабаве, треба их заменити новим, немојте их поново користити. Елементи за причвршћивање се замењују новим, истог квалитета дизајна и ознаке.
Уклањање
1. Отпустите матице точкова, подигните аутомобил и поставите га на постоље. Блокирајте предње точкове и уклоните задњи точак.
2. Поставите подну дизалицу испод спољашњег краја доње контролне руке и подигните је на нормалну висину.
3. Одврните држач кочионог црева са оквира (види слику 17.3).
4. Одврните држач стабилизатора са доње руке вешања (види одељак 10).
5. Одврните доње матице које причвршћују амортизер (види одељак 16).
6. Одврните вијак који учвршћује кабл ручне кочнице за доњи крак.
7. Одврните вијак и матицу који причвршћују везу обртног момента за доњу руку (види одељак 20).
8. Причврстите надлактицу и јединицу добоша кочнице са осовином за оквир жицом да не падну.

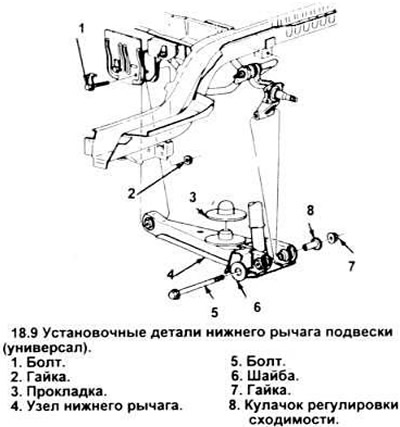

9. Означите локацију брега за подешавање прста у односу на задњу доњу контролну руку. Ово ће осигурати правилно поравнање задњег точка након монтаже. Одврните матицу и вијак који причвршћују доњу руку за зглоб. Уклоните гребен и подлошку за подешавање прстију (погледајте илустрацију).
10. Полако спуштајте подну дизалицу док се напетост опруге потпуно не ослободи, а затим уклоните опругу и доњи одстојник са доњег крака.
Инсталација
11. Проверите да ли су опруге оштећене и замените их ако је потребно. Проверите да ли је опруга истрошена и има озбиљних уреза, замените је ако је потребно. Уметните седиште опруге (основу) у доњи крак.
12. Поставите горњи одстојник на врх спиралне опруге и уметните опругу у џеп доње руке.
13. Поставите доњу руку у нормалан положај, истовремено водећи завојну опругу у горњи џеп на оквиру.
14. Уклоните жицу која подупире надлактицу и зглоб, уклоните вијак који причвршћује доњу руку за зглоб, подлошке, брег за подешавање прстију и матицу - глава завртња треба да буде усмерена ка предњем делу аутомобила, урадите. још не затегните причвршћиваче.
15. Инсталирајте сталак за напајање, али немојте затезати завртње.
16. Поставите доње потпорне матице амортизера и добро их затегните.
17. Спојите држач стабилизатора на доњу руку и затегните вијак.
18. Спојите држач кабла ручне кочнице на доњу руку и затегните вијак.
19. Поставите носач цеви на рам, поставите монтажни вијак и затегните га.
20. Подигните доњу руку на нормалну висину, затегните све причвршћиваче на потребан обртни момент.
Напомена: Пре него што затегнете матицу и вијак који причвршћују доњу руку за зглоб, уверите се да се претходно означене ознаке на гребенима за подешавање прстију и на доњој руци поклапају.
21. Уградите точак и навртке. Спустите возило и затегните матице потребним обртним моментом.
22. Проверити и, ако је потребно, подесити нагнутост задњих точкова.
