Снятие
1. Отсоедините отрицательный провод аккумулятора.
2. Протрите поверхности вокруг крышки заливной горловины бачка, а затем снимите крышку. Удалите жидкость с бачка шприцом, или открыв штуцер для удаления воздуха и откачав из него жидкость в другую емкость.
3. На автомобилях, изготовленных после 1998-го года: снимите реле, расположенное над гидравлическим блоком. Реле просто снимается с фиксаторов, снимите также крышку электропроводки и опорный кронштейн реле.
4. Подложите ветошь под соединения, чтобы избежать вытекания жидкости из отсоединенных трубок.
5. Пометьте расположение каждой из трубок, открутите соединительные гайки и отсоедините трубки от блока. Отсоедините также и сливные трубки низкого давления (см. рис. 21.5,а,6).

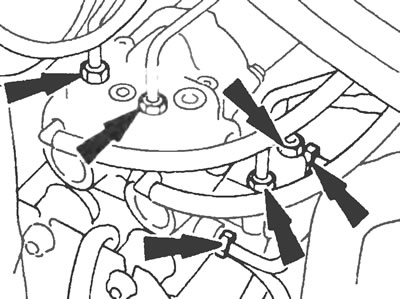

Рис. 21.5,а. Соединения тормозных трубок на гидравлическом блоке системы ABS.

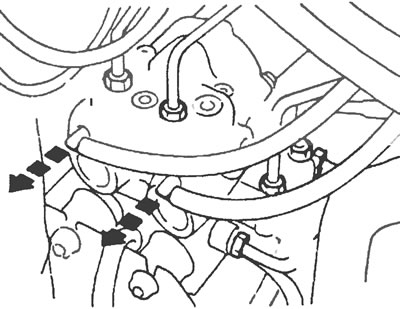

Рис. 21.5,б. Отсоедините сливные трубки низкого давления от гидравлического блока системы ABS.
Установка
6. Установка производится обратно порядку снятия. Закончив установку, удалите воздух из тормозной системы (см. пункт 2)
Электронный блок
Снятие
7. Отсоедините отрицательный провод аккумулятора.
8. Отпустите крепление и корпус, на котором блок установлен.
9. Отсоедините блок и выдвиньте его из корпуса (см рис 21.9).

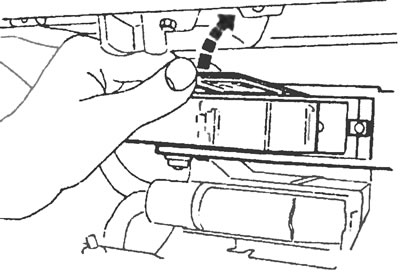

Рис. 21.9. Отсоедините электронный блок системы ABS и вытащите его из корпуса.
10. Отсоедините штекер электропроводки и снимите блок.
Установка
11. Установка производится в порядке, обратном снятию.
Датчик частоты вращения переднего колеса
Снятие
12. Затяните стояночный тормоз, отпустите колесные гайки передних колес, затем поднимите переднюю часть автомобиля и установите ее на опорах. Снимите передние колеса.
13. Отсоедините провод датчика от электропроводки (см рис.21.13).

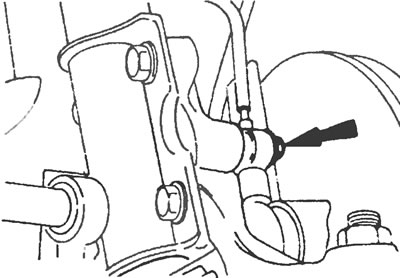

Рис. 21.13. Открутите болт (помечен стрелочкой) и извлеките датчик частоты вращения переднего колеса системы ABS из поворотного кулака.
14. Отверните болт и извлеките датчик из поворотного кулака. Снимите датчик вместе с проводом автомобиля.
Установка
15. Установка производится в порядке, обратном порядку снятия. Устанавливая датчик на место, убедитесь, что поверхности стыка вычищены и на них нет масла. Проверьте правильность установки установочного выступа датчика. Протяните провод через колесную арку и закрепите его всеми предусмотренными зажимами. После закрепления датчика проверните рулевое колесо от упора до упора и убедитесь в отсутствии трения между проводом датчика и колесом или подвеской, затем опустите автомобиль на землю.
Датчик частоты вращения заднего колеса
Снятие
16. Установите упоры под передние колеса, затем поддомкратьте заднюю часть автомобиля и установите опоры.
17. Отсоедините провод датчика от электропроводки.
18. Отверните болт и извлеките датчик из защитного кожуха тормозного механизма (см. рис. 21.18). Снимите датчик вместе с проводом с автомобиля.

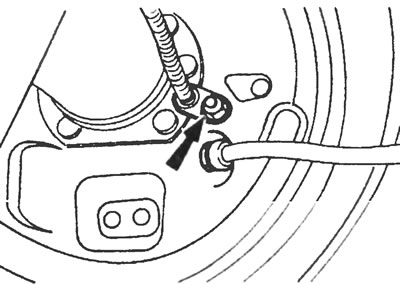

Рис. 21.18. Открутите болт (отмечен стрелочкой) крепления датчика частоты вращения заднего колеса системы ABS и извлеките датчик из защитного кожуха тормозного механизма.
Установка
19. Установка производится в порядке, обратном снятию Вставляя датчик на место, убедитесь, что поверхности стыка чистые и на них нет масла. Правильно расположите и закрепите провода всеми предусмотренными зажимами.
Датчик перемещения педали тормоза
Снятие
20. Отсоедините отрицательный провод аккумулятора.
21. Устраните разрежение в вакуумном усилителе, нажав несколько раз на педаль тормоза; двигатель должен быть выключен.
22. Разрежьте стяжку кабеля датчика и отсоедините штекер электропроводки (см. рис. 21.22).

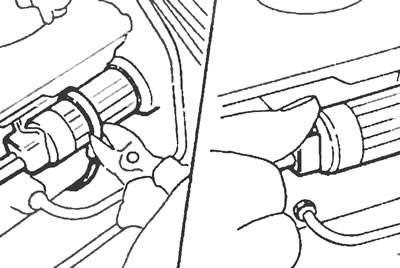

Рис. 21.22. Разрежьте стяжку кабеля датчика перемещения педали тормоза системы ABS и отсоедините штекер электропроводки.
23. Снимите стопорную шайбу и осторожно извлеките датчик из вакуумного усилителя. При этом смотрите за тем, чтобы уплотнительное кольцо не упало внутрь усилителя. Если это произошло, то извлеките его до установки датчика на место.
Установка
24. Установка производится в порядке, обратном снятию. Перед установкой убедитесь, что уплотнительное кольцо находится на своем месте на корпусе датчика, и закрепите кабель к корпусу новой стяжкой.
