Модели до 1995 года
Снятие
1. Отсоедините отрицательный провод батареи.
2. Снимите руль, как описано в Главе 10.
3. Снимите выключатели рулевой колонки, как описано в Главе 12.
4. Снимите щиток приборов или тахограф, как описано в Главе 12.
5. Отвинтив четыре винта, фиксирующих щиток обогревателя, отсоедините от него разъем проводки выключателя и снимите щиток.
6. Отвинтив две фиксирующие гаики, вытащите пульт управления обогревом. Отделите шланги подачи горячего воздуха.
7. Отпустите два фиксатора передней панели, расположенные в вещевом ящике, повернув каждый на четверть оборота. Отвинтите четыре фиксирующих винта передней панели (по два с каждой стороны), а затем выпустите три фиксатора вдоль верхнего края передней панели, повернув каждый на четверть оборота. Снимите панель (см. рис. 29.7,а,б).

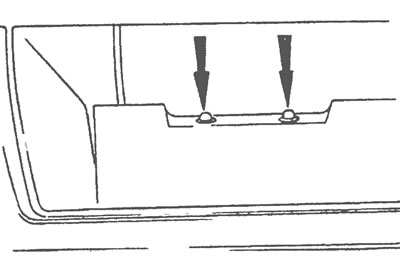

Рис. 29.7,а. Отпустите два фиксатора в вещевом ящике, повернув каждый на четверть оборота.

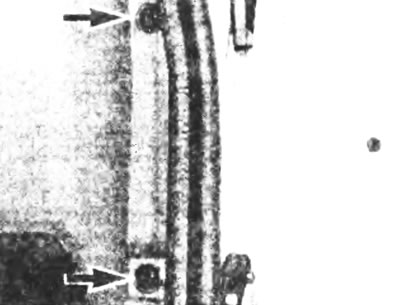

Рис.29.7б. Местоположение боковых фиксирующих винтов передней панели.
Установка
8. Установка производится в порядке, обратном Снятию.
9. Обратитесь к соответствующим главам, по мере необходимости, для уточнения подробностей установки смежных компонентов. Убедитесь, что все электрические соединения обеспечивают надежный контакт. По завершении проверьте работу всех выключателей, приборов и средств управления.
Модели с 1995 года
Снятие
10. Отсоедините отрицательный провод батареи.
11. Снимите отделку передней стойки как описано в Разделе 30.
12. Снимите руль, как описано в Главе 10.
13. Снимите подушку безопасности со стороны пассажира, как описано в Главе 12.
14. Снимите щиток приборов и магнитолу, как описано в Главе 12.
15. Отвинтите винты и отделите верхние и нижние кожухи от рулевой колонки.
16, Отвинтите винты с крестовой головой и отделите сборку многофункционального переключателя от рулевой колонки.
17. Отсоедините многовыводной штекер и снимите многофункциональный переключатель с рулевой колонки.
18. Отвинтите два винта и отделите окантовку магнитолы от передней панели.
19. Отсоедините многовыводной штекер и снимите окантовку, окружающую магнитолу.
20. Отвинтите два винта и снимите панель выключателей кондиционера, находящуюся со стороны водителя. Отсоедините многовыводные штекеры выключателей и снимите панель.
21. Снимите остальные выключатели, лампы аварийной сигнализации и прикуриватель, если это необходимо, в соответствии с процедурами, описанными в Главе 12.
22. Отвинтите два винта, крепящие пульт управления обогревателем к передней панели (см. рис. 29.22).
Рис. 29.22. На моделях последних лет отвинтите два винта, крепящие панель управления обогревом.
23. Отвинтите фиксирующую гайку кронштейна рулевой колонки.
24. Отвинтите фиксирующий винт опорного кронштейна вещевого ящика (см. рис. 29.24).

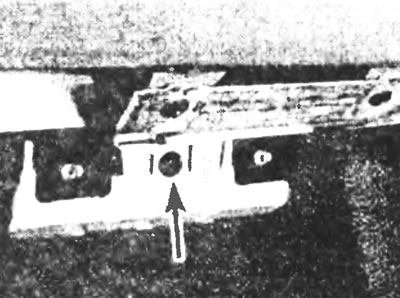

Рис. 29.24. Отвинтите фиксирующий винт (указан стрелкой) поддерживающего кронштейна вещевого ящика.
25. Поддев и сняв крышки фиксирующих винтов, отвинтите винты, идущие вдоль верхнего края панели (см. рис. 29.25).
Рис. 29.25. Подцепив, снимите крышки винтов и отвинтите винты, идущие по краю передней панели.
26. Отвинтите по два винта с каждой стороны панели. Для получения доступа к винтам вытяните уплотнитель передней двери в местах, смежных с панелью приборов.
27. Вытащите с помощником панель из ее местоположения, по мере необходимости отделите все мешающие снятию панели вентиляционные дефлекторы, кабели или штекеры и снимите панель.
Установка
28. Установку произведите в порядке, обратном снятию. Обратитесь к соответствующим главам при необходимости уточнить подробности установки смежных компонентов. Убедитесь, что все электрические соединения надежно подсоединены. По завершении проверьте работу всех выключателей, приборов и средств управления.
