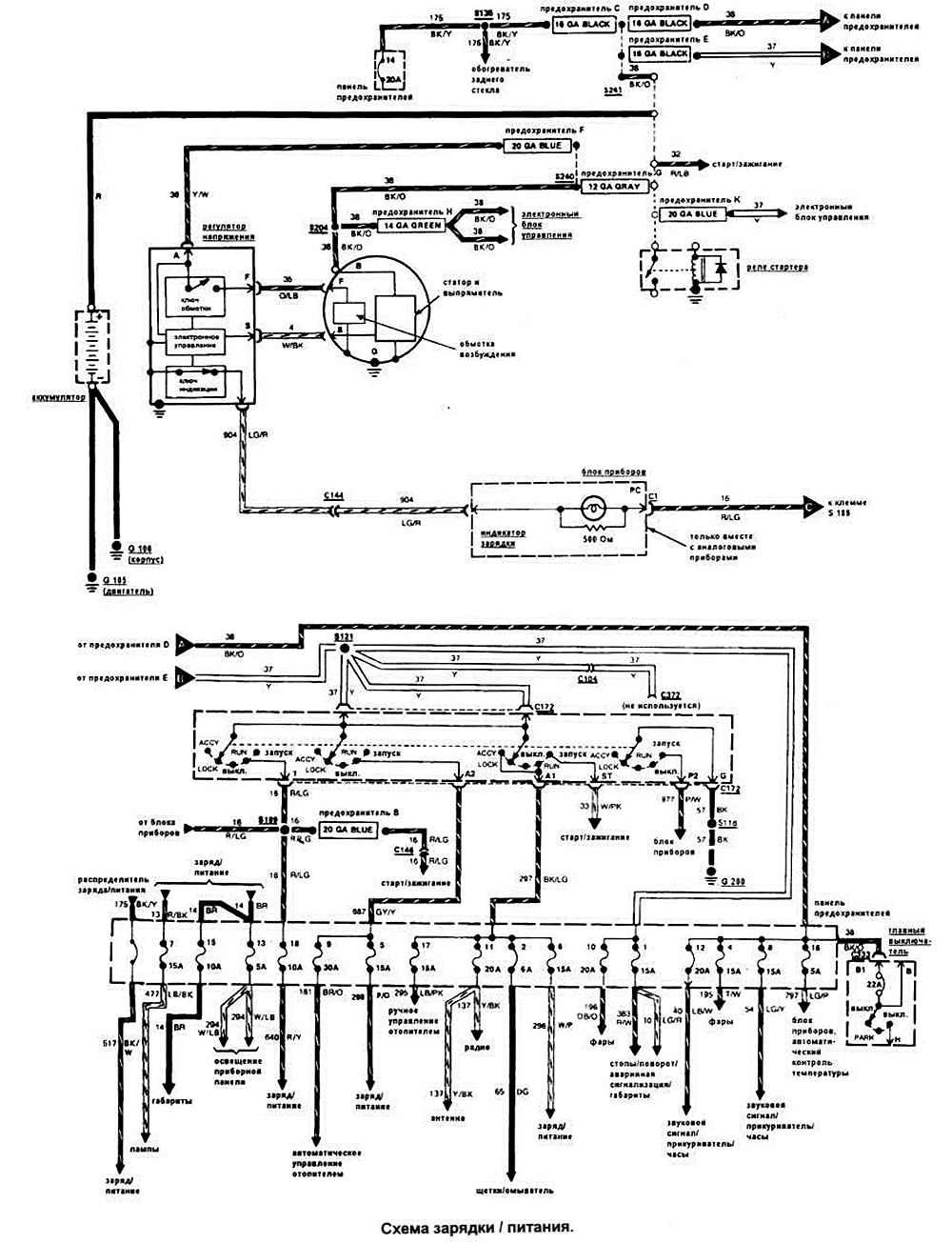

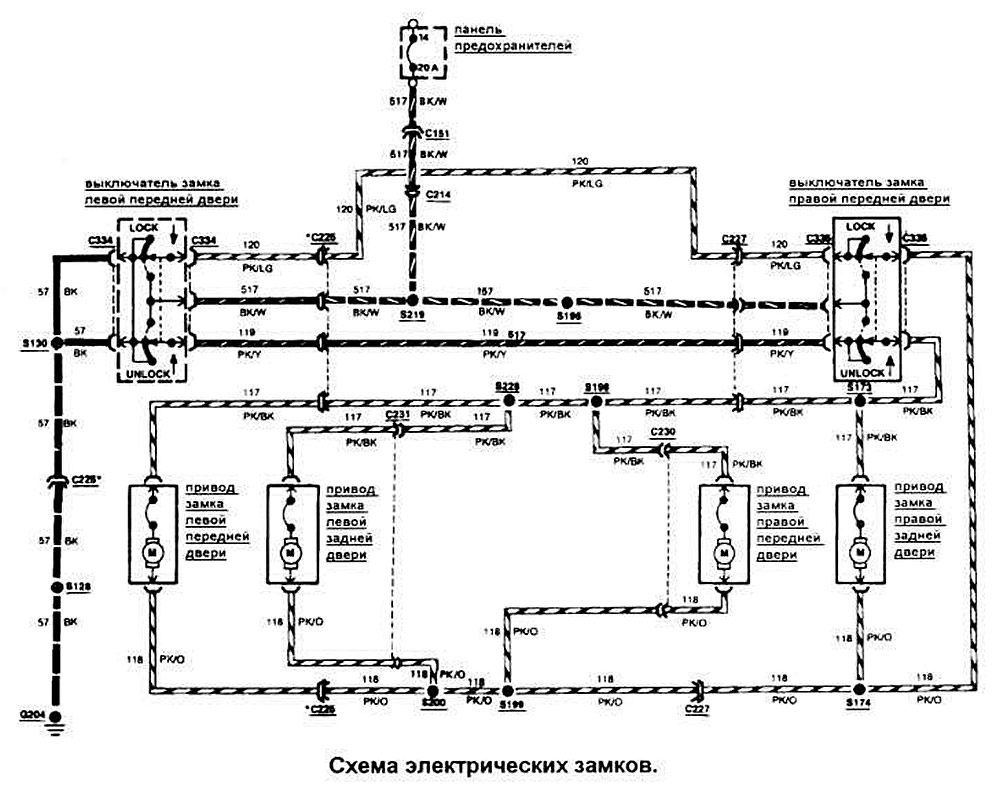

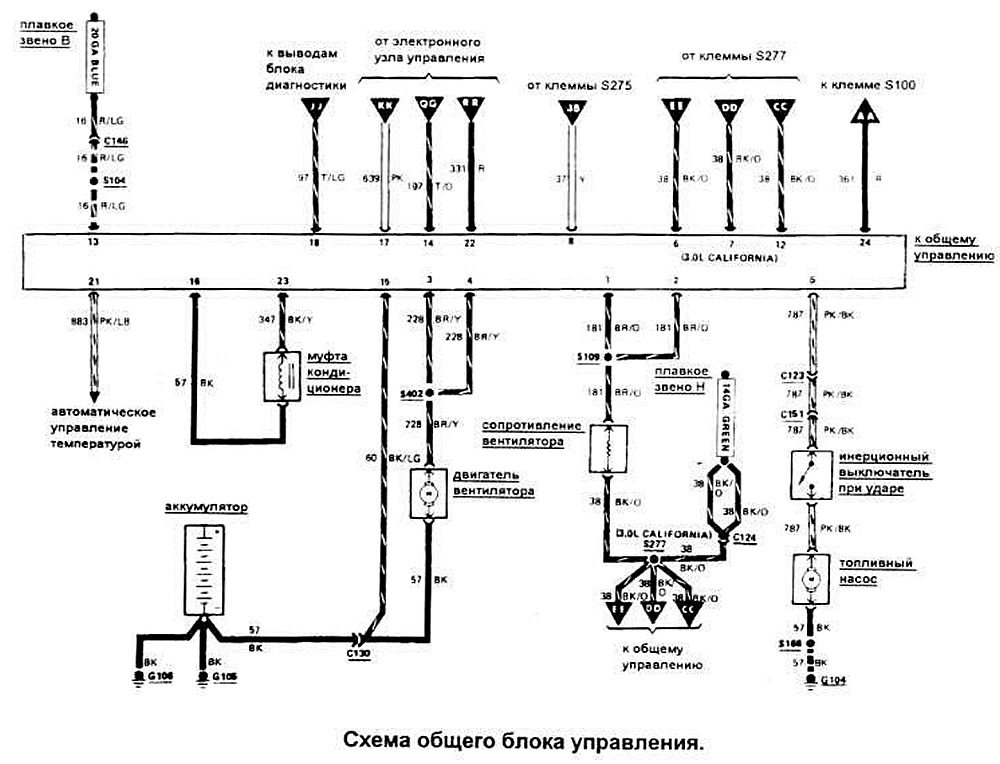

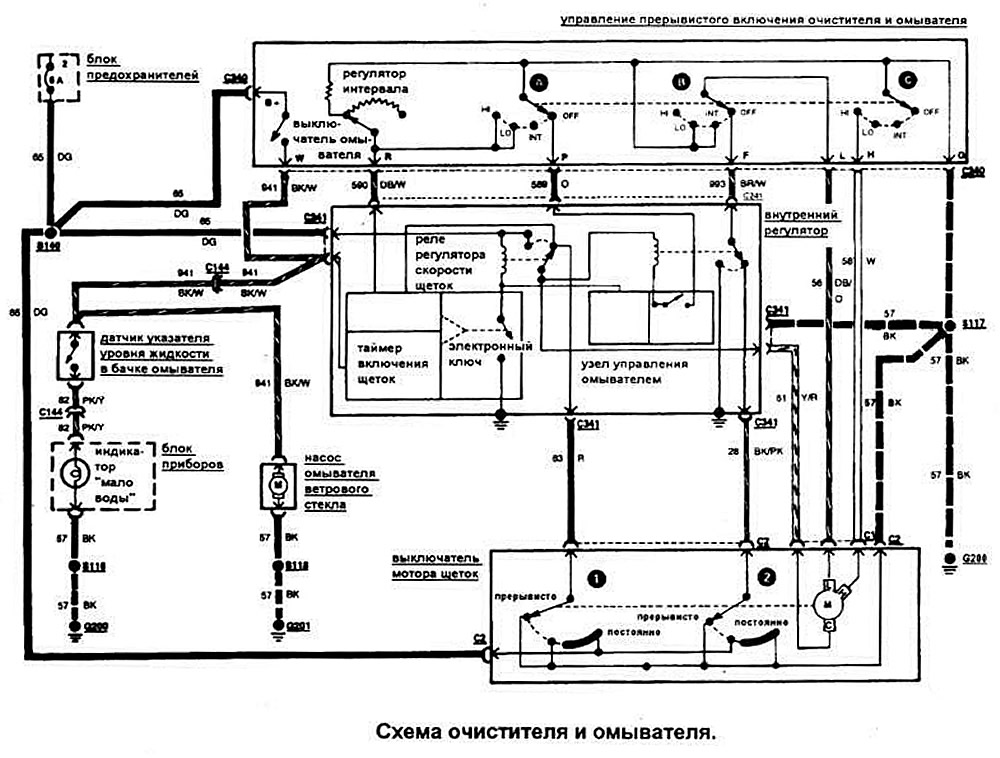

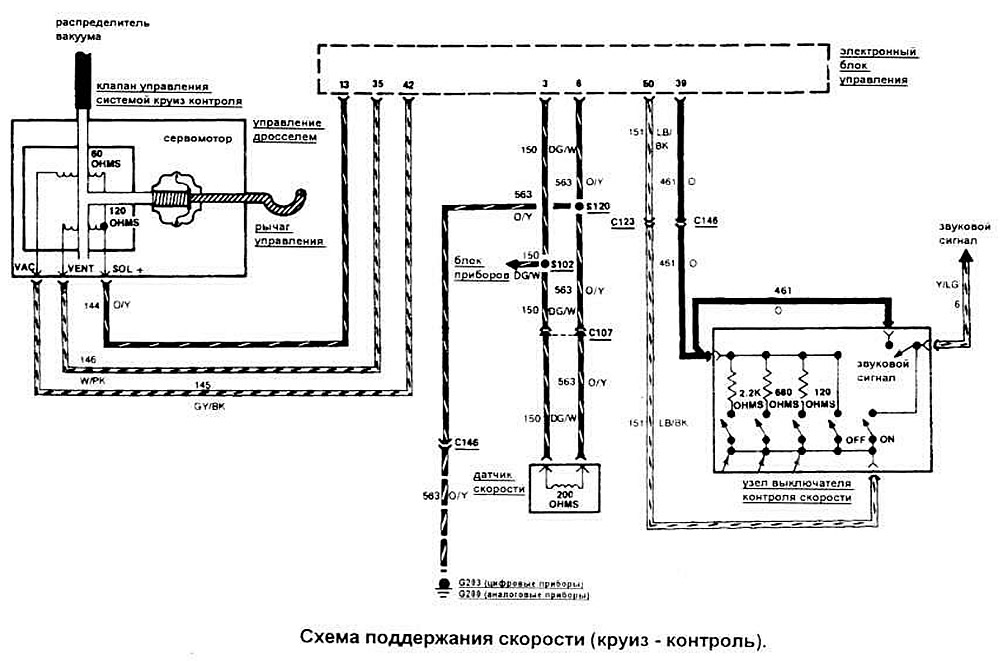

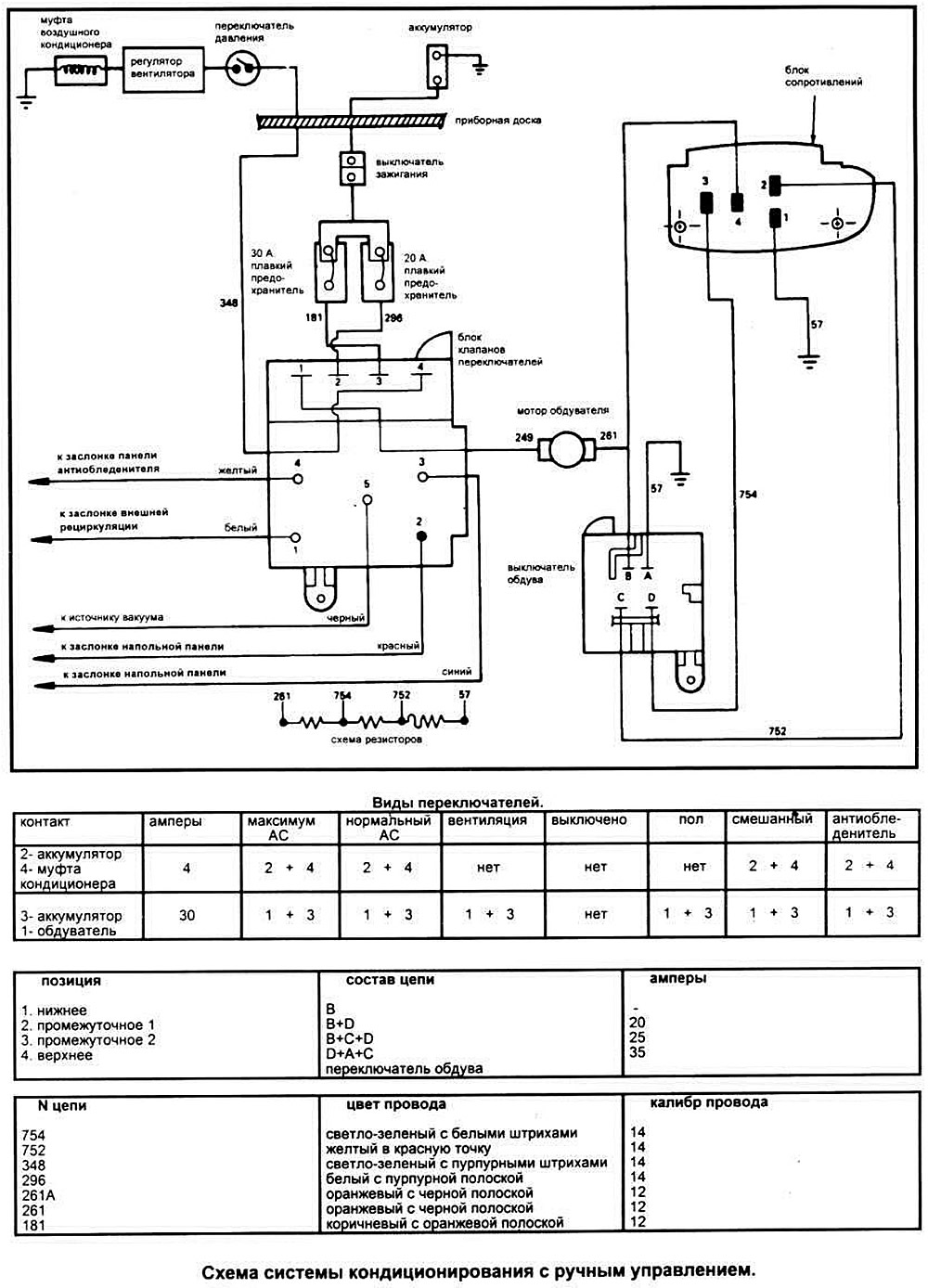

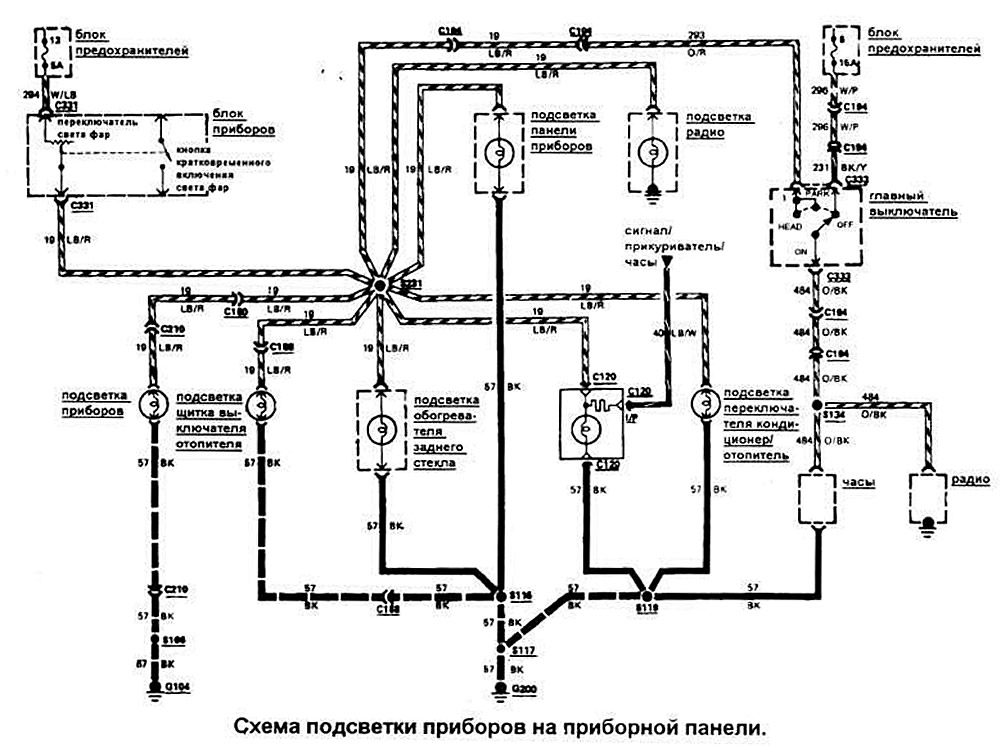

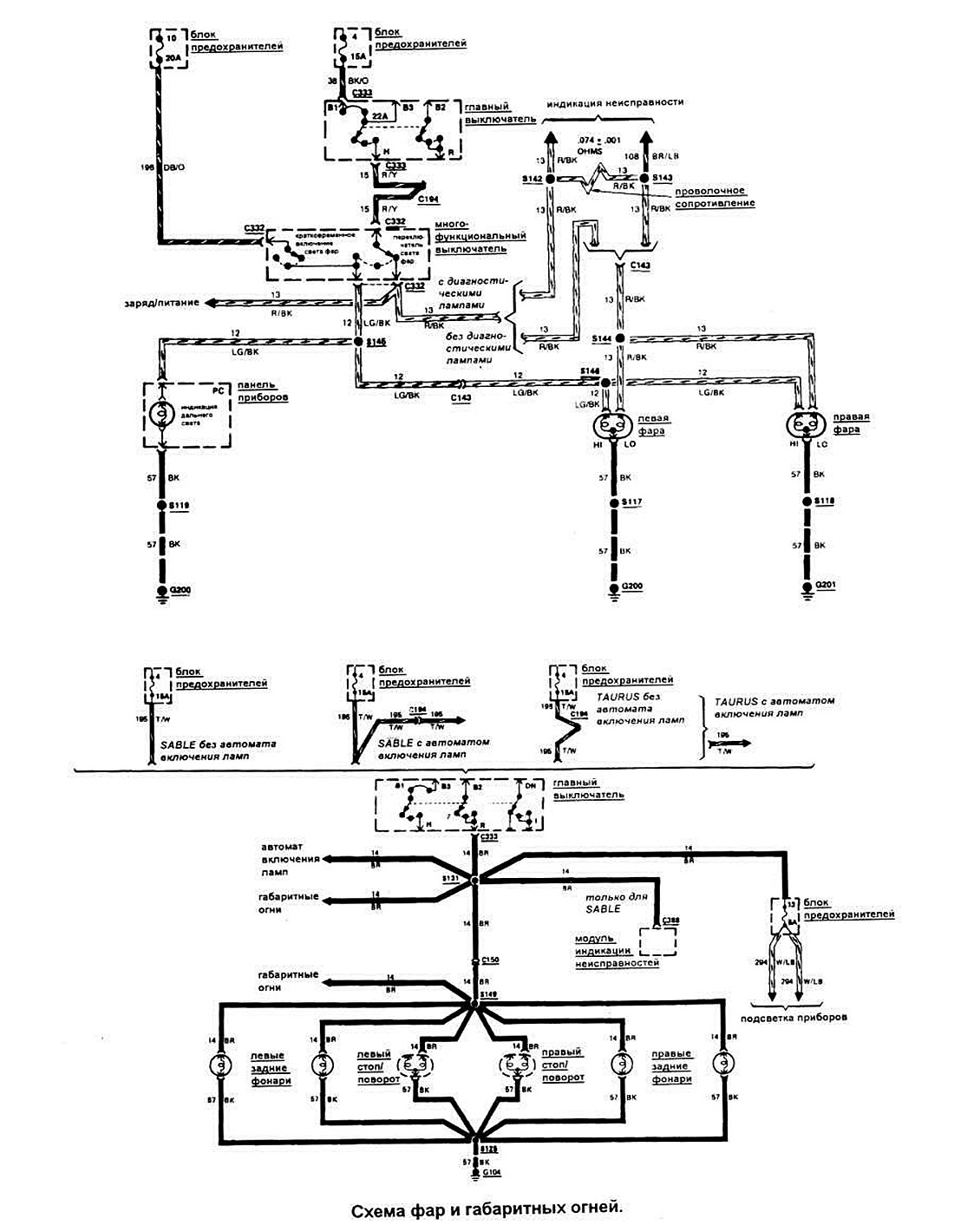

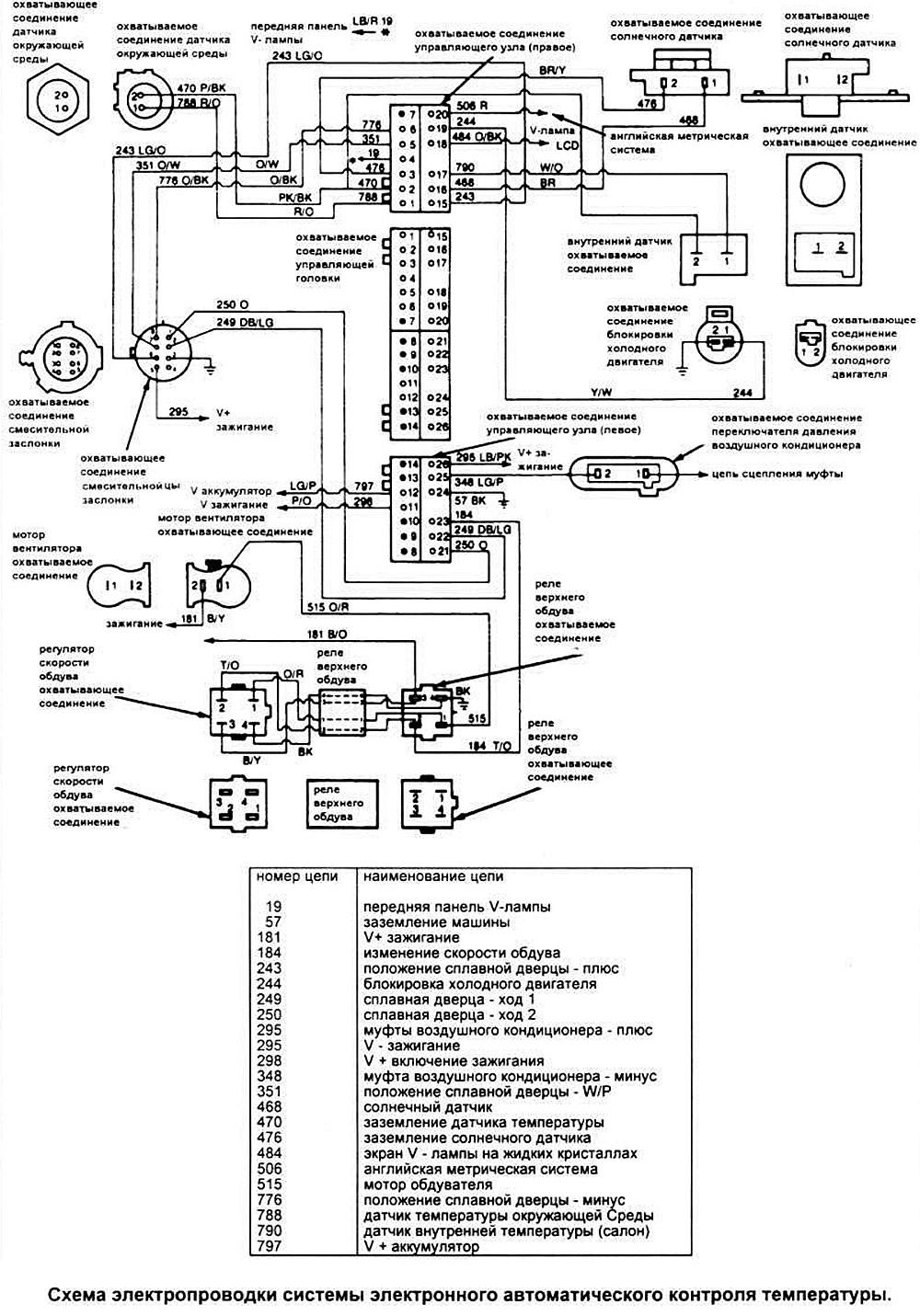

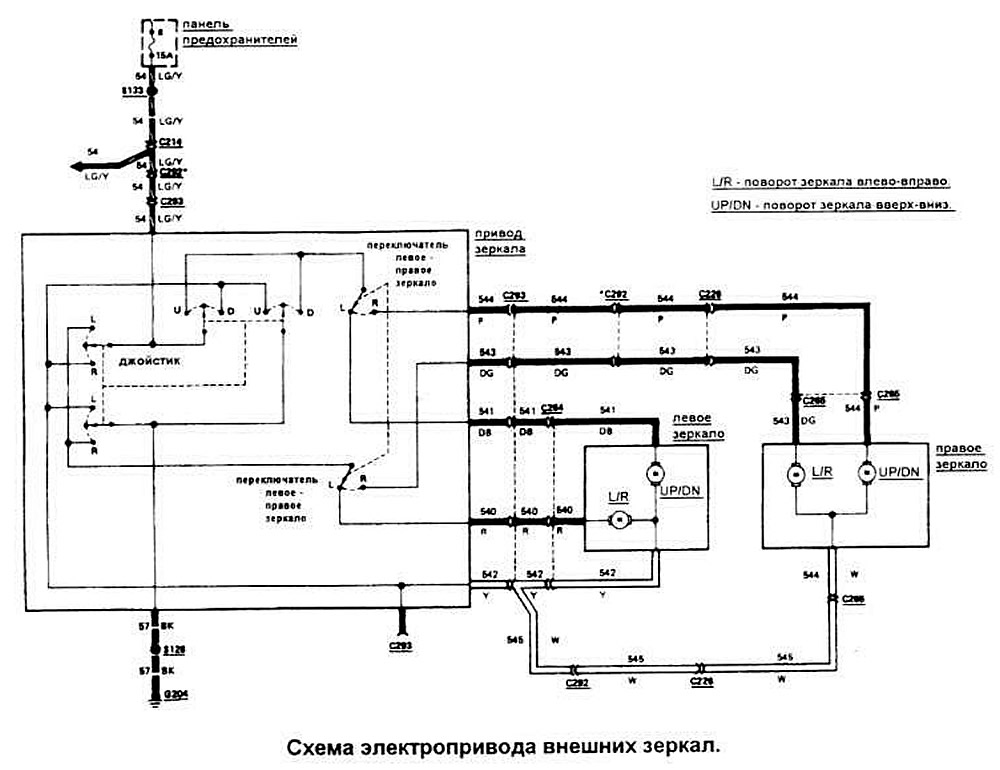

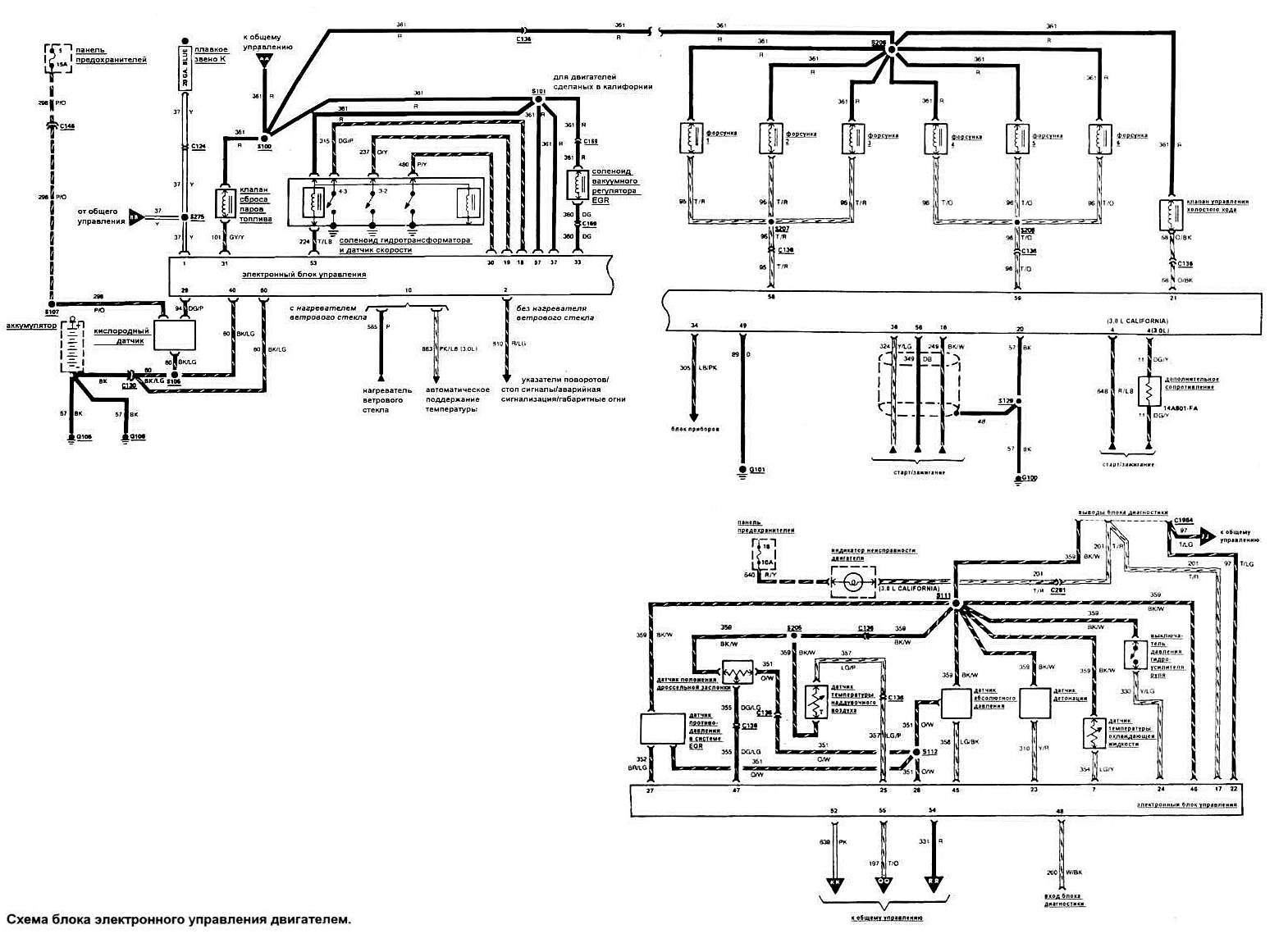

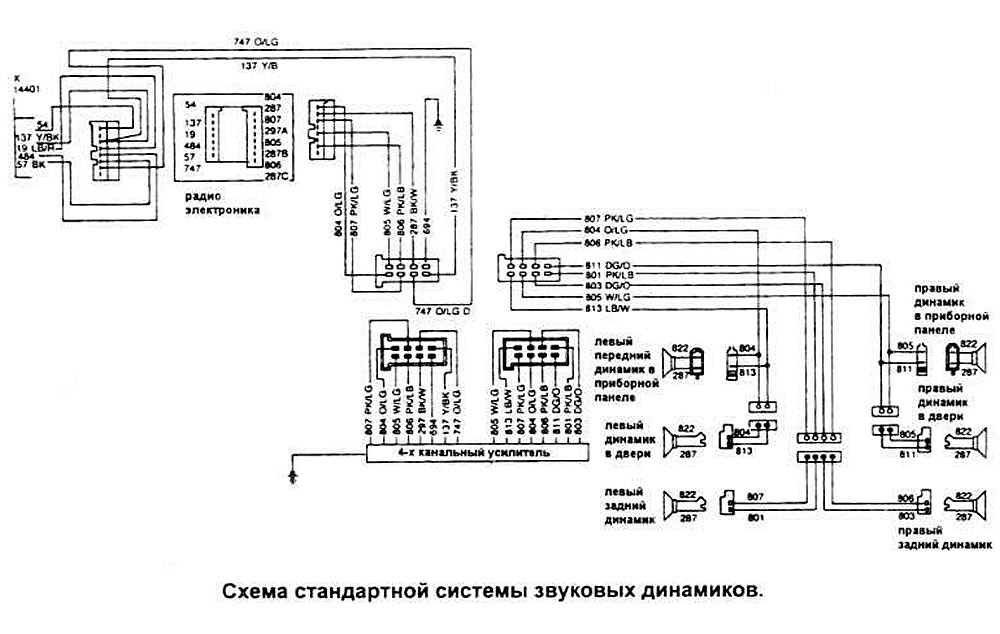

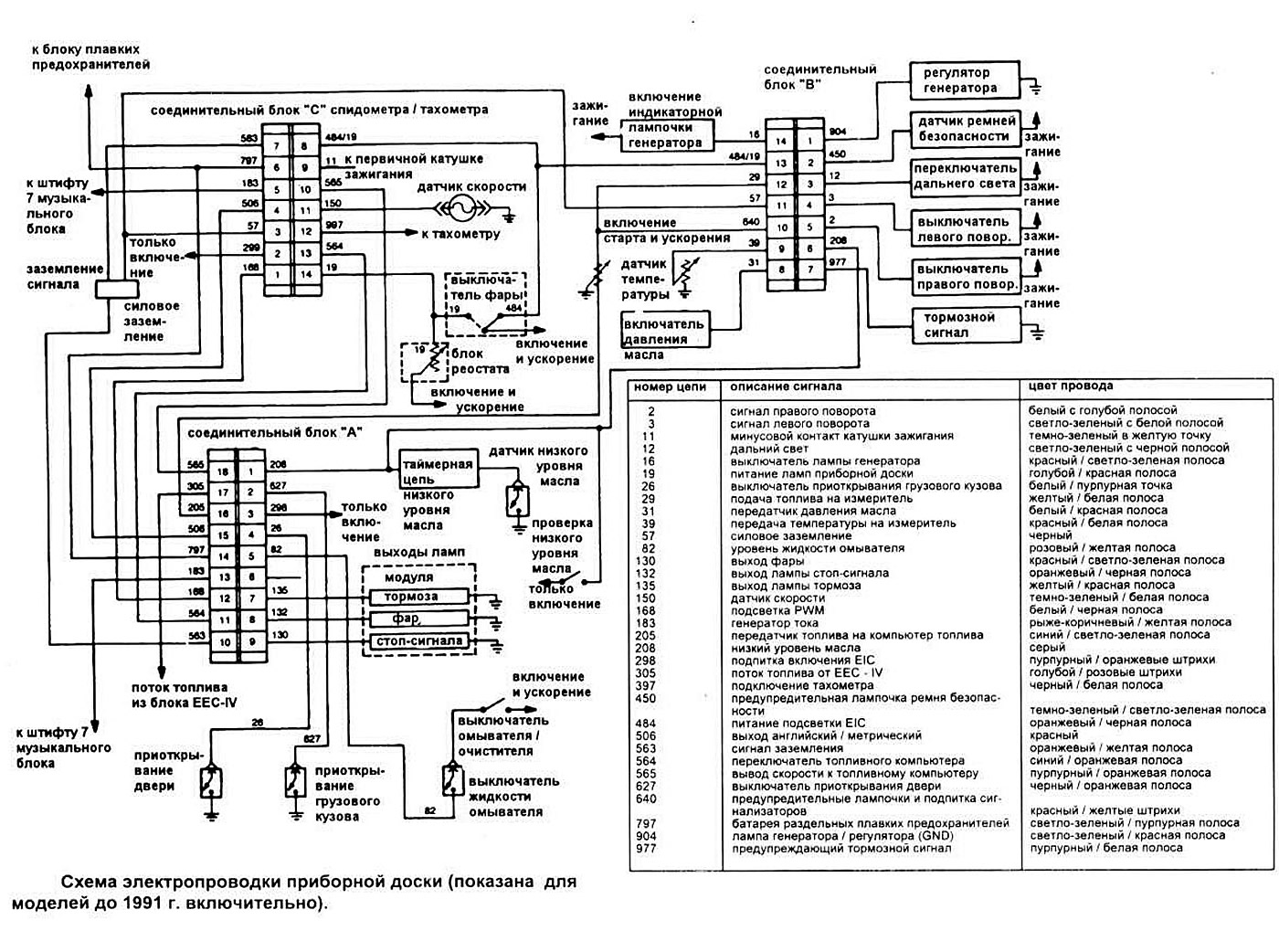

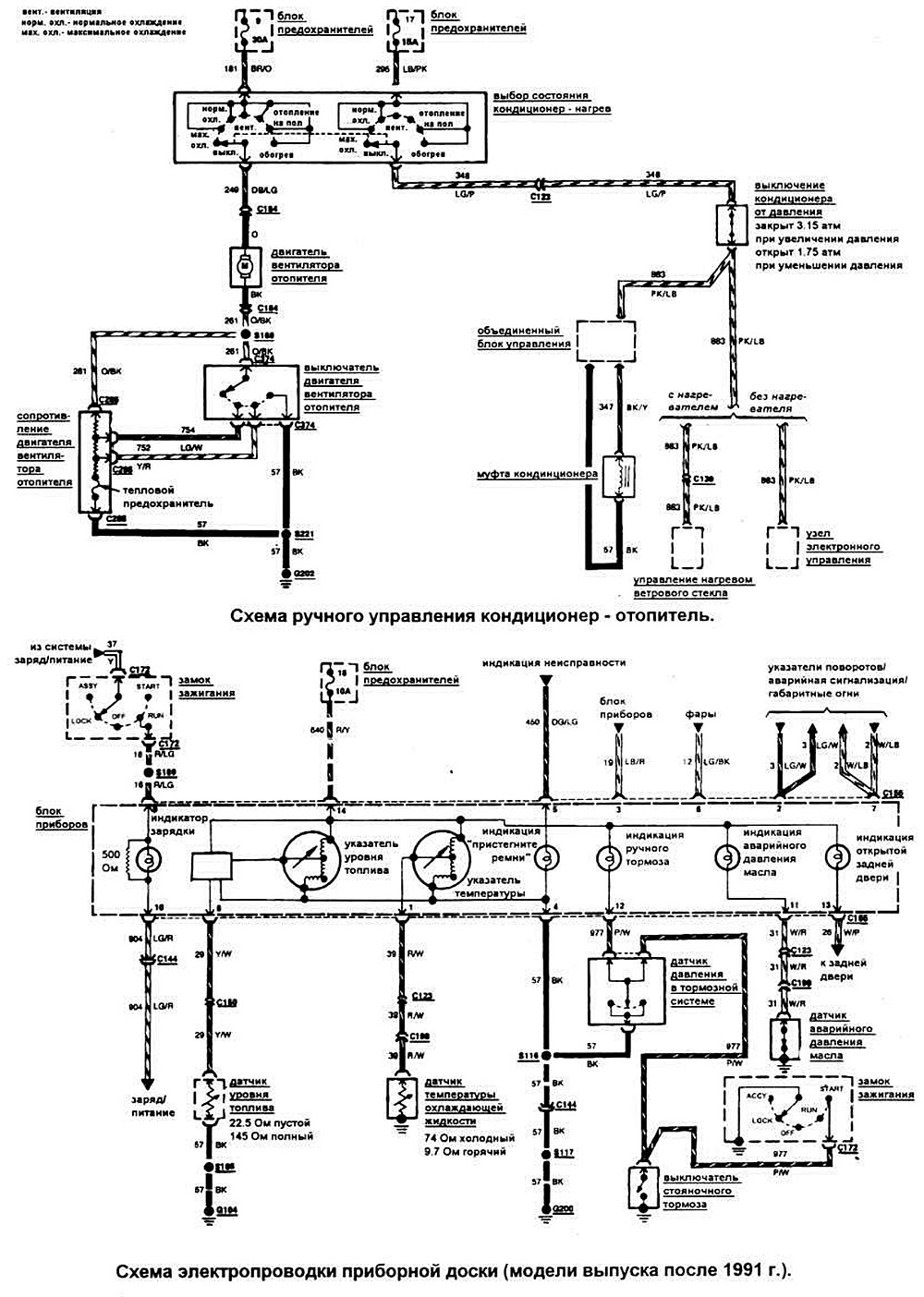

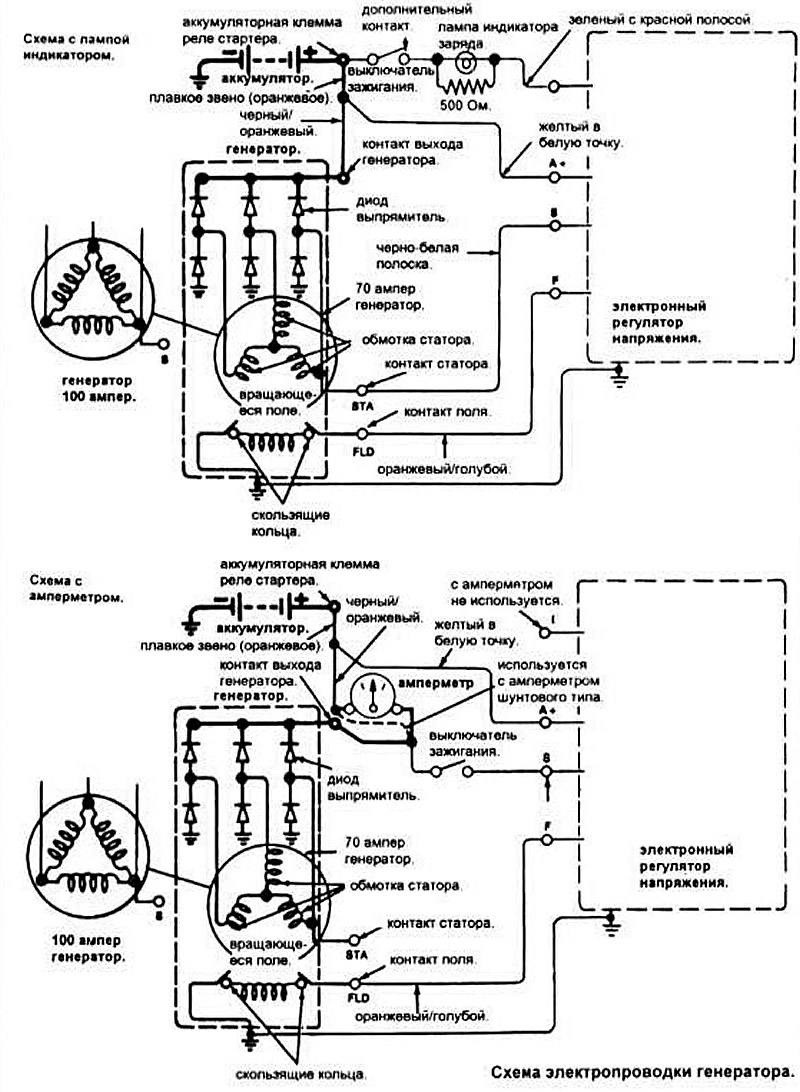

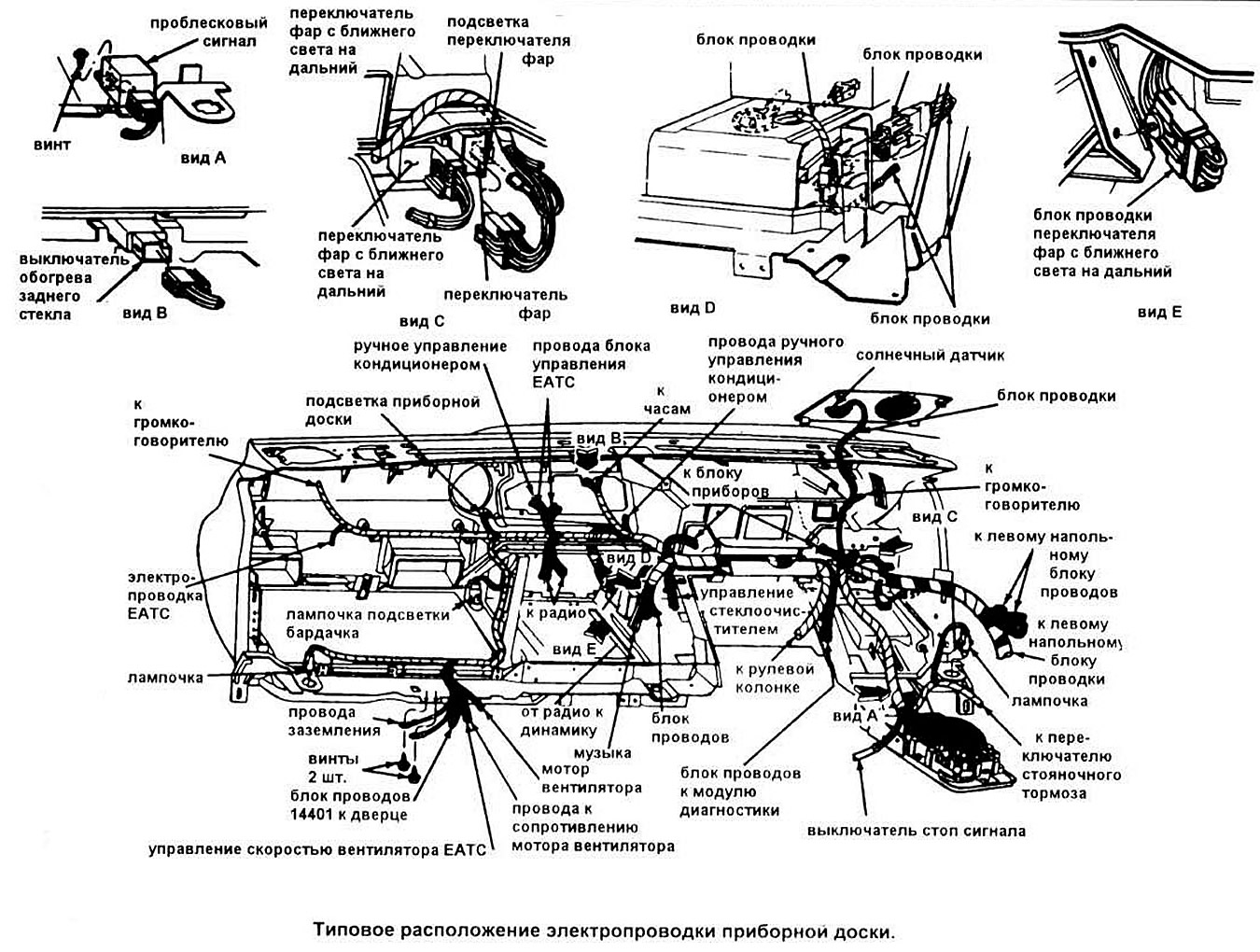

Električni dijagrami (Taurus 1 i 2)

            0

Oznake boja ožičenja (primarne boje)


crnaVK
smeđaBR
preplanuli tenT
crvenaR
ružičastaRK
narančastaOKO
žuta bojaY
tamnozelenaDG
svijetlo zelenaLG
plavaDB
plavaLB
ljubičastaR
sivaGY
bijelaW
udarci(H)
bodova(D)

Prisutnost oznake za praćenje na žici određena je drugom bojom i slovom - "H" za šrafiranje, "D" za točke. Ako nema slova, podrazumijevaju se pruge.


















(Tekst je u cijelosti dobiven s navedene web stranice FORDBOOK.RU)
