Характеристики электростартеров поршневых двигателей

            0
Свойства электростартеров оцениваются по рабочим и механическим характеристикам. Рабочие характеристики представляются в виде зависимостей напряжения Uст на выводах стартера, полезной мощности Р2 на валу, полезного вращающего момента М2, частоты вращения якоря na и КПД стартерного электродвигателя ηст от силы тока якоря Iа (рис. 1).

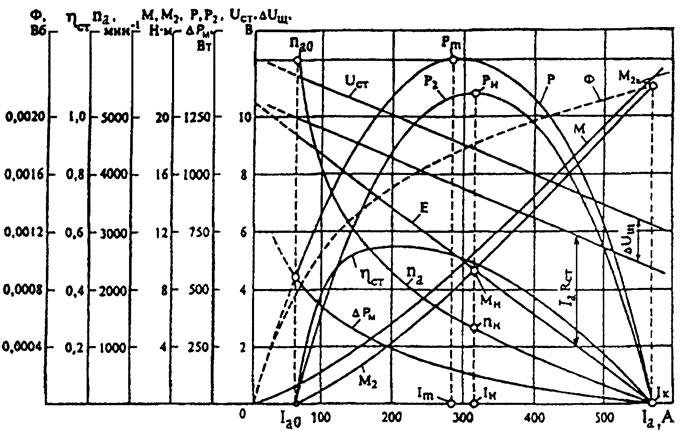

Рис. 1. Рабочие характеристики стартерного электродвигателя с последовательным возбуждением: ΔUщ - падение напряжения в контактах щетки-коллектора; М - электромагнитный вращающий момент; М - полезный момент в режиме полного торможения, номинальный; Еа - ЭДС обмотки якоря; Р - электромагнитная мощность (полная механическая мощность); Рm - максимальная электромагнитная мощность, соответствующая Im; Рн - номинальная мощность; ΔРм - суммарные механические потери; Ф - магнитный поток, проходящий через воздушный зазор якоря электродвигателя; Rст - сопротивление обмоток стартера; nн, nа0 - частота вращения якоря номинальная и соответствующая силе тока холостого хода; Iк, Iн - сила тока полного торможения, номинальная


При вращении якоря в его обмотке индуктируется ЭДС, которая вычисляется по формуле




где се - постоянная электрической машины, не зависящая от режима ее работы.

При электроснабжении стартера от аккумуляторной батареи ЭДС определяется таким образом:



где Uн - номинальное напряжение аккумуляторной батареи; Ra&summ; - суммарное сопротивление цепи якоря; Rпр - сопротивление стартерной сети; Rб - сопротивление аккумуляторной батареи; Ra - сопротивление обмотки якоря электростартера; Rc - сопротивление последовательной обмотки возбуждения электростартера.

С уменьшением нагрузки электродвигателя с последовательным возбуждением величина магнитного потока Ф падает, а частота вращения якоря nа быстро возрастает до значения nа0, соответствующего силе тока холостого хода Iа0. В стартерах смешанного возбуждения частота вращения якоря в режиме холостого хода ограничивается магнитным потоком параллельной обмотки возбуждения. При уменьшении нагрузки магнитный поток, создаваемый последовательной обмоткой, стремится к нулю, тогда как намагничивающая сила параллельной обмотки и создаваемый ею магнитный поток даже немного увеличиваются.


Электромагнитный вращающий момент рассчитывается по формуле



где см - постоянная электрической машины.

В электродвигателях с последовательным возбуждением через обмотку возбуждения проходит ток якоря Iа, поэтому магнитный поток возрастает с увеличением нагрузки стартера. При одинаковых номинальных параметрах электродвигателей с параллельным и последовательным возбуждением последние развивают большие полезные моменты M в режиме полного торможения. Это улучшает их тяговые свойства, облегчает раскручивание коленчатого вала во время пуска двигателя при низких температурах.

Подводимая к стартеру мощность, исключая электрические потери, преобразуется в электромагнитную мощность. Электромагнитная или полная механическая мощность Р, меньшая, чем мощность Р1, подводимая к стартеру на величину электрических потерь, равна



Максимальная электромагнитная мощность вычисляется из выражения




Зависимость электромагнитной мощности от силы тока представляет собой симметричную параболу с максимальным значением при силе тока Im, равной половине силы тока Iк полного торможения.

Полезная мощность Р2 на валу электродвигателя меньше электромагнитной на величину суммы механических потерь ΔРм в подшипниках, в щеточно-коллекторном узле и магнитных потерь в пакете якоря.

Полезный вращающий момент на валу электродвигателя вычисляется из выражения



Сила тока, потребляемого электродвигателем со смешанным возбуждением, определяется по формуле



где Is=Uст/Rs - сила тока в параллельной обмотке возбуждения; Rs - сопротивление параллельной обмотки возбуждения.


Подводимая к стартерному электродвигателю мощность определяется по формуле



КПД стартерного электродвигателя вычисляется из выражения



Механические характеристики электростартера обычно представляют в виде зависимости частоты вращения якоря от полезного вращающего момента М2 (рис. 2).

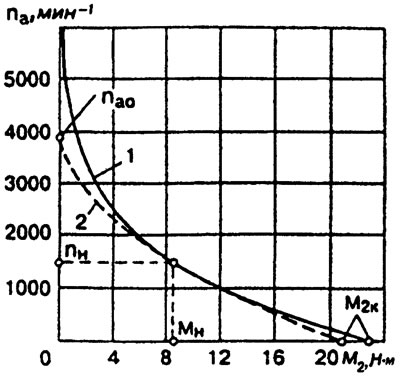

Рис. 2. Механические характеристики стартерных электродвигателей: 1, 2 - соответственно с последовательным и смешанным возбуждением


При снижении напряжения на выводах аккумуляторной батареи и стартера с понижением температуры Т или увеличением сопротивления стартерной сети (стартерный провод и масса) при той же силе тока Ia ЭДС Еа, частота вращения якоря na и полезная мощность Р2 электродвигателя уменьшаются (рис. 3, а). При той же частоте вращения якоря na по мере понижения температуры уменьшается вращающий момент М2 (рис. 3, б).

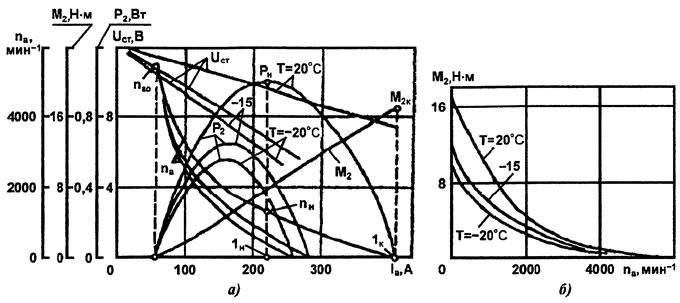

Рис. 3. Характеристики стартерных электродвигателей при различных температурах: а - рабочие; 6 - механические


Влияние сопротивления источника электроснабжения и стартерной сети на рабочие и механические характеристики стартерных электродвигателей требует однозначного указания условий, при которых определяется номинальная мощность стартера. Номинальной Рн считают наибольшую полезную мощность Р2 в кратковременном режиме работы при электроснабжении от аккумуляторной батареи максимально допустимой емкости, установленной в технических условиях на стартер, при степени заряженности батареи 100%, температуре электролита +20°C, при первой попытке пуска двигателя, без учета падения напряжения в стартерной сети. Номинальной мощности соответствуют номинальные значения силы тока Iн, частоты вращения якоря nн и вращающего момента Mн.

Пусковая мощность Рп определяется как наибольшая полезная мощность в кратковременном режиме работы при электроснабжении от аккумуляторной батареи, заряженной на 75%, при температуре -20°C в конце третьей попытки пуска двигателя с учетом падения напряжения в проводах.

Напряжение на выводах стартерного электродвигателя при определении номинальной мощности рассчитывается по формуле



где аб - коэффициент, равный 0,05 для аккумуляторных батарей номинальной емкостью С20 менее 100 А·ч, а также 0,038 и 0,046 соответственно для аккумуляторных батарей 6СТ-55ЭМ и 6СТ-190ТР.

Частоту вращения коленчатого вала двигателя электростартером n в различных условиях пуска определяют по точкам пересечения кривых момента сопротивления двигателя Мс и приведенного к коленчатому валу вращающего момента стартера М* от частоты вращения коленчатого вала n (рис. 4, а). Минимальную температуру пуска Tmin определяют при совмещении на одном графике зависимостей частоты вращения коленчатого вала электростартером n* и минимальной пусковой частоты вращения коленчатого вала nmin от температуры Т окружающей среды (рис. 4, б).

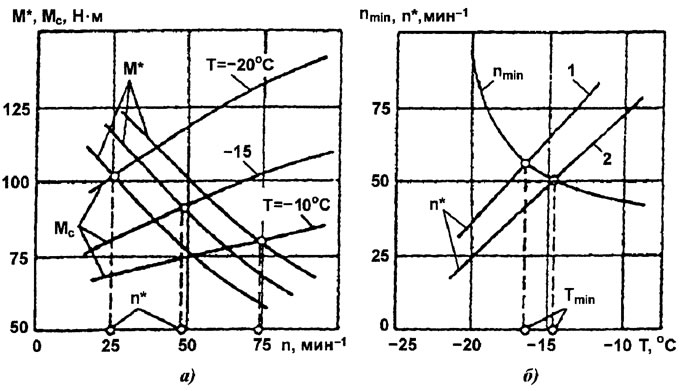

Рис. 4. Характеристики работы системы электростартерного пуска на двигателе автомобиля ГАЗ-24 "Волга": а - схема для определения минимальной температуры пуска; б - совмещенные механические характеристики стартера СТ230-Б и характеристики сопротивления двигателя при использовании масла М-8-В1; 1 - стартер СТ230-Б, аккумуляторная батарея 6СТ-60; 2 - стартер СТ221, аккумуляторная батарея 6СТ-55
