Модели до 1995 года
Замена стекла
1. С помощью отвертки осторожно отсоедините рамку стекла от корпуса зеркала (см. рис. 24.1,а,б). Снимите рамку вместе со стеклом.

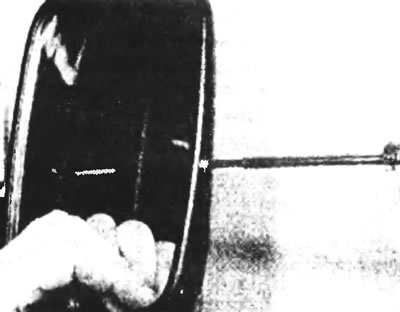

Рис. 24.1,а. Осторожно отсоедините рамку стекла от корпуса зеркала, поддев ее отверткой...

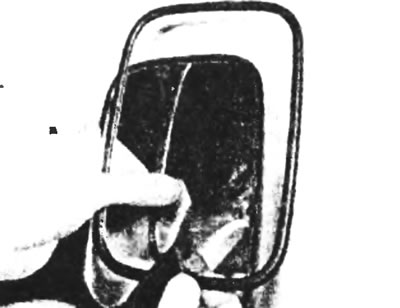

Рис. 24.1,б. ...затем снимите рамку вместе со стеклом.
2. Установив новое стекло в рамку, осторожно запрессуйте ободок рамки на ободок корпуса зеркала.
Зеркало целиком
3. Снимите пластмассовые крышечки с фиксаторов декоративной накладки крепления зеркала. Вывернув, снимите четыре фиксатора (см. рис.24.3а,б). Снимите накладку.

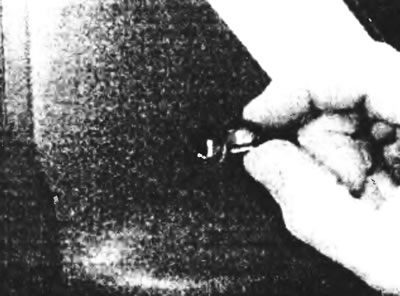

Рис. 24.3,а. Поддев, высвободите пластмассовые крышечки...

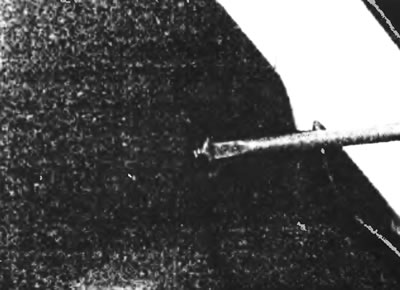

Рис. 24.3,б. ...и выкрутите четыре фиксатора накладки зеркала.
4. Выверните два крепежных винта Torx и снимите зеркало (см. рис. 24.4).

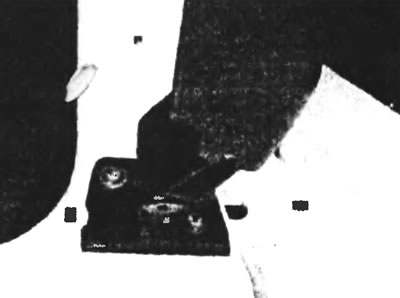

Рис. 24.4. Отвинтив два винта Torx, снимите зеркало.
5. Установку зеркала произведите в обратном порядке.
Модели с 1995 года
Зеркало целиком
6. На моделях, выпущенных после 1995 года, зеркало может быть снято и обратно установлено только целиком. Замена стекла зеркала отдельно невозможна.
7. Подцепив, высвободите пластиковые крышки и снимите три фиксатора отделки зеркала (см. рис. 24.7).

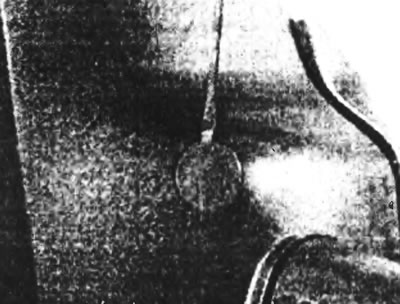

Рис. 24.7. Подцепив, высвободите пластмассовые крышечки и снимите три фиксатора зеркала.
8. Отделите зеркало с рамкой от двери и, в случае наличия электроподогрева зеркал, отсоедините многовыводной штекер.
9. Установку произведите в порядке, обратном снятию; помните, что прокладка и направляющие штифты должны быть правильно установлены.
