1995 előtti modellek
Szélvédő fűtőcső
1. Húzza le a csövet a terelőről és a fűtőtestről, majd vegye ki.
2. A tömlő visszaszerelésekor először a fűtőelem terelőlapjára szerelje fel, majd rögzítse a testhez.
Első szellőzőnyílások
3. Óvatosan távolítsa el a szellőzőrácsot egy csavarhúzóval kifeszítve. Feszítse le az alját, hogy meglazítsa és eltávolítsa a szellőzőnyílás terelőjét (lásd a 11.3. ábrát).

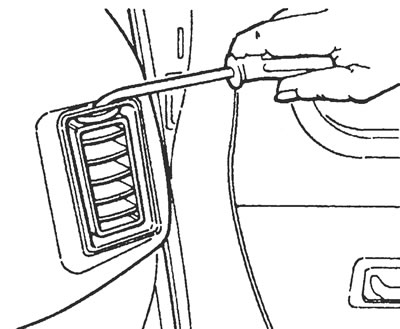

11.3. ábra Óvatosan feszítse le az elülső szellőzőrácsot egy csavarhúzóval.
4. A terelő eredeti helyére történő felszereléséhez illessze be a lyukba, majd óvatosan nyomja be a lyukba, amíg meg nem érzi azt a pillanatot, amikor az adapterrel rögzül.
Modellek 1995 óta
Központi terelőlemez
5. Válassza le az akkumulátor negatív kábelét.
6. Távolítsa el a csavarokat, és húzza ki a felső és alsó házat a kormányoszlopból.
7. Távolítsa el a csillagcsavarokat, és vegye le a multifunkciós kapcsolót a kormányoszlopról.
8. Húzza ki a többtűs rögzítődugót, és vegye ki a kapcsolót.
9. Csavarja ki a négy csavart, és vegye le a műszerfalat.
10. Csavarja ki a két csavart, és válassza le a rádió és az óra előlapját a műszerfalról. Válassza le a rögzítődugókat, és távolítsa el a környező alkatrészeket.
11. Válassza le a szellőzőfúvókát a fűtőtestről, és vegye le a rádió és az óra előlapját a terelőlemezzel együtt.
12. Oldja ki a három rögzítőkapcsot, és válassza le a terelőt a rádióról és az óra előlapjáról.
13. A beszerelést a leszerelés fordított sorrendjében végezzük.
Oldalsó terelőlemez (vezetőoldali)
14. Végezze el a fent, az 5–9. bekezdésekben leírt eljárásokat
15. Távolítsa el a fűtés és szellőztetés vezérlőpaneljét rögzítő két csavart, majd vegye le a panelt
16. Az újratelepítést a leszerelés fordított sorrendjében végezzük.
