Приборная панель - снятие и установка
Кузов. Электрооборудование. Форд Таурус 1 и 2

Главная > Taurus > Таурус 1 и 2 > Кузов > Электрооборудование > Приборная панель - снятие и установка
            0


1. Отсоедините минусовой провод аккумулятора.

2. Снимите открывающуюся крышку рулевой колонки.

3. Снимите две нажимные гайки сбоку корпуса обогревателя / воздушного кондиционера, снимите звуковую изоляцию из-под бардачка.

4. Снимите кожухи рулевой колонки, отсоедините электроразъемы переключателей колонки.

5. Отвинтите четыре стопорных болта и опустите вниз рулевую колонку.

6. Снимите декоративные панели приборной доски (глава 11).

7. Снимите декоративную панель блока приборов.

8. Подобравшись под приборную доску, отсоедините кабель спидометра нажав на плоскую часть пластмассового соединения.

9. Откройте дверцу бардачка и отожмите стенку ящика, чтобы можно было опустить вниз бардачок.

10. Со стороны салона отсоедините управление вакуумом, электрообеспечением и кабели - из-под приборной доски.

11. Со стороны двигательного отсека отсоедините все подкапотные разъемы от главного блока электропроводки. Отсоедините резиновое прокладочное кольцо от приборной доски и протолкните провода через отверстие в салон.

12. Извлеките вмонтированные в приборную доску сетки радиоколонок (см. рисунок).

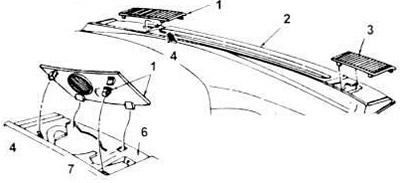

16.12. Маленькой отверткой извлеките решетки колонок из приборной доски.
1. Решетка колонок.


2. Блок приборной доски.
3. Решетка громкоговорителя.
4. Вид А.
5. К передней части автомобиля.
6. Приборная доска.
7. Показана установка левой, правая - аналогично.


13. Отвинтите два фиксирующих болта нижней части приборной доски к стойкам (см. рисунок).

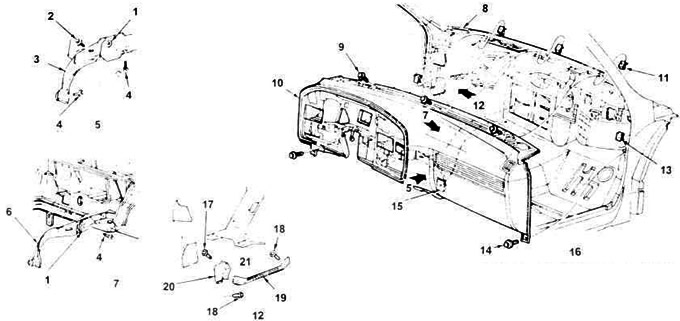

16.13. Крепежные детали приборной доски.
1. Нижний центр скобы приборной доски.
2. Винт и шайба.
3. Скоба, крепящая приборную доску к основанию.
4. Болт и шайба.
5. ВидА.
6. Блок скобы, крепящий приборную доску к основанию.
7. Вид В.
8. Пластина идентификации автомобиля.
9. Винт (3 штуки).
10. Блок приборной доски.
11. Y-образная гайка (3 штуки).
12. Вид С.
13. U- образная гайка, по 1-ой штуке с каждой стороны.
14. Винт по 1 штуки с каждой стороны.
15. Скоба крепления приборной доски к основанию.
16. Показана установка для модели Таурас, установка для Сейбл аналогична.
17. Болт (2 штуки).
18. Болт.
19. Блок скобы рулевой колонки.
20. Фиксатор скобы рулевой колонки.
21. Только для 2.5L.


14. Отвинтите крепежный болт опоры приборной доски, расположенный под радио.

15. Отвинтите три болта, крепящих верхнюю часть приборной доски.

16. Отодвиньте приборную доску назад от капота, отсоедините всю оставшуюся проводку и / или разъемы обогревателя / воздушного кондиционера; снимите узел с автомобиля.


17. Установку проводите в обратном порядке.
